BESTACE 指針式差壓表/變送器 P605系列

量程從60Pa到5KPa，精度±2%FS.同時提供機械式差壓指示和兩線制4-20mA電流輸出

BESTACE P605系列指針式差壓變送器，利用簡單、無摩擦的磁體螺旋運動，以橡膠膜片作為敏感元件而進行測量，能利用指針迅速指示出被測氣體的壓力，無論是正壓、負壓或差壓。此設計具有防震、晃動和過壓的功能。而且表內無需充注液體，也就沒有氣化、凍結、異味的問題出現。在此技術上，又增加了射頻式非接觸位移測量技術，將膜片的位移量轉化為標準的4-20mA電流輸出。P605是機械表和變送器的二合一產品，同時提供清晰易讀的指針指示和標準兩線制4-20mA電流輸出功能 , 在斷電的情況下也不會影響讀數。

產品應用

潔凈室

過濾器阻力

風扇、鼓風機壓力

風速、爐壓等

產品特色性能指標訂貨選型產品大圖尺寸詳圖宣傳彩頁

機械式微差壓表，微差壓變送器二合一

磁螺旋射頻式非接觸技術

清晰易讀的4"大表盤

4-20mA標準兩線制輸出

±2%FS精度

差壓/正壓/負壓/正負壓皆可

性能指標

機械表性能指標

介質 空氣、不可燃和兼容性氣體

量程 0-60Pa到0-5KPa

精度 ±2%FS（60 Pa 和 125 Pa 為 ±4% FS）

外殼材質 壓模鑄鋁或含尼龍的ABS 塑料

穩定性 ±1% FS/年

壓力極限 100KPa

溫度范圍 -7-60℃

過程連接高壓和低壓孔均為 1/8" 錐管螺紋，兩組

過壓約172 kPa時橡膠過壓塞被沖開

尺寸 4"大表盤

重量 460g（壓模鑄鋁），275g（ABS）

標準附件 2個1/8″NPT堵頭

2個1/8″螺紋橡膠管接頭

3個帶螺釘?shù)那度胧桨惭b螺釘卡

變送器性能指標

精度 ±2%FS（包括非線性、遲滯、重復性）

溫度范圍 -7-60℃

溫度漂移 0.05%FS/℃

供電電源 12-30 VDC

電流輸出 4-20mA

零點調整與機械調零同時進行

回路阻抗最大0-1250Ω

最大電流 30mA

電氣連接塑料航空插頭

訂貨選型

選型示例 P605-11

含義：P605-量程代碼

量程代碼表

英寸水柱(單向）		Pascal(單向）
量程代碼	說明	量程代碼	說明
11	0.05-0-0.20 in.W.C	21	0-60Pa
12	0-0.25 in.W.C	22	0-100Pa
13	0-0.50 in.W.C	23	0-125Pa
14	0-1.0 in.W.C	24	0-250Pa
15	0-2.0 in.W.C	25	0-300Pa
16	0-3.0 in.W.C	26	0-500Pa
17	0-4.0 in.W.C	27	0-750Pa
18	0-5.0 in.W.C	28	0-1KPa
19	0-6.0 in.W.C	29	0-3KPa
1A	0-8.0 in.W.C	2A	0-4KPa
1B	0-10 in.W.C	2B	0-5KPa
1C	0-15 in.W.C	Pascal(雙向）
		2C	60-0-60Pa
		2D	125-0-125Pa
		2E	250-0-250Pa

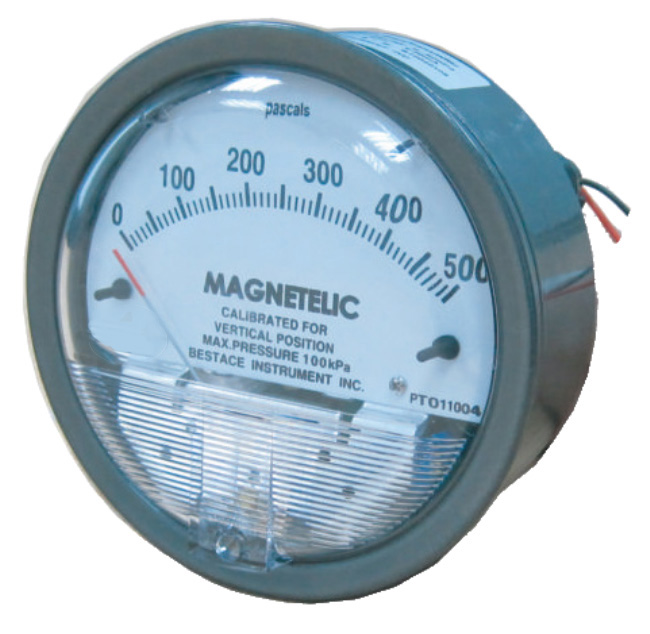

產品大圖

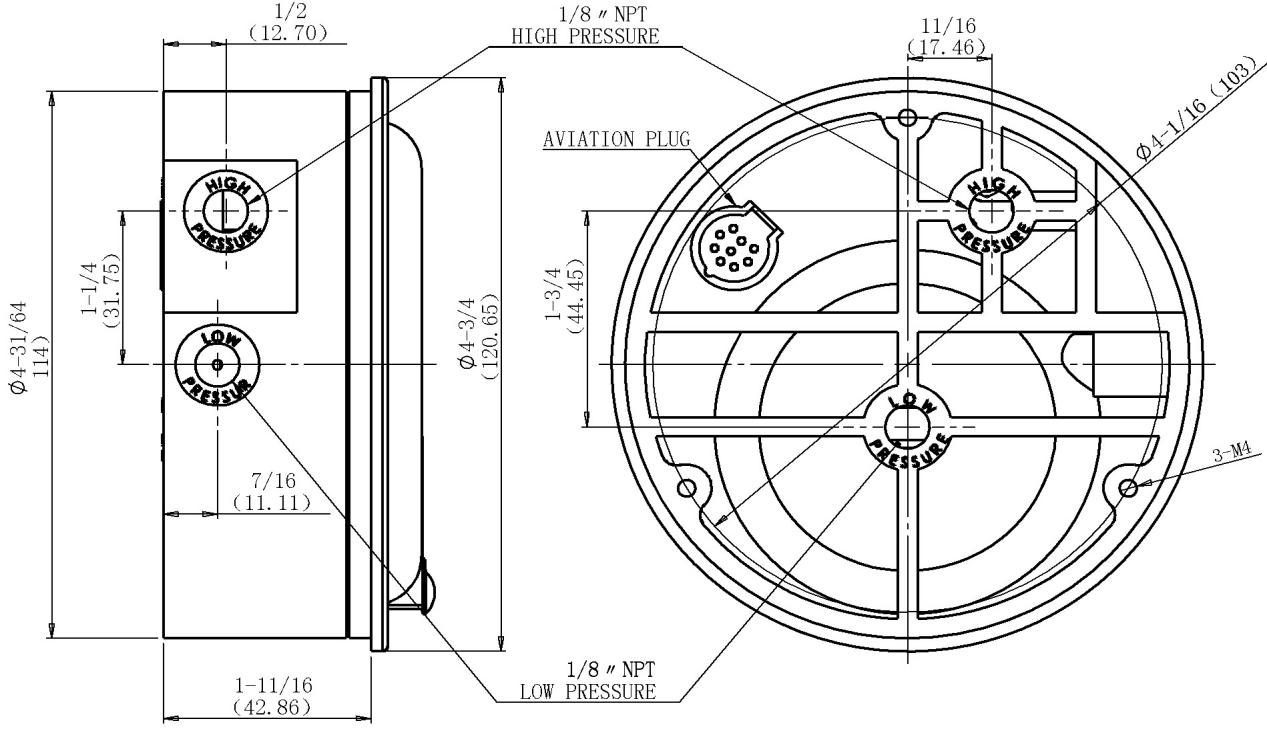

尺寸詳圖


宣傳彩頁
