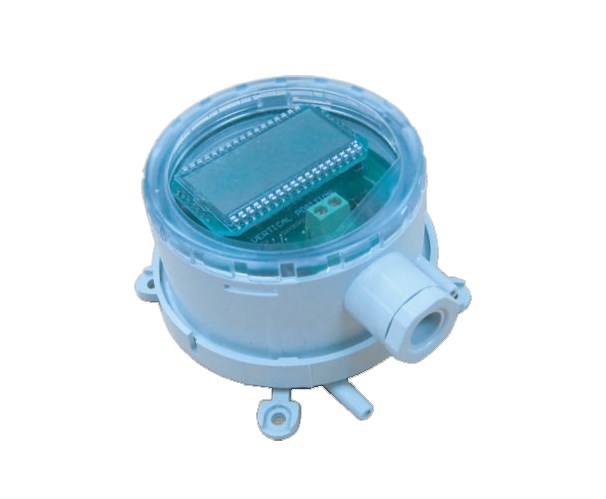

BESTACE 智能多組態微差壓變送器 506系列

采用優于電容式的第三代CDM微差壓測量技術，對介質不敏感，無應力漂移

BESTACE 第三代低量程微差壓變送器，是一臺可以讓客戶放心的隱形變送器。CPU根據溫度變化逐點修正溫度漂移，測量時的壓力抖動可以通過阻尼功能濾掉，不需要考慮低量程時輸出是否穩定，也不必擔心潮氣和灰塵對傳感器的影響，甚至可以把它安裝在-20～70℃的露天環境中。

應用及案例

? 潔凈室 ? 隔離室 ? 暖通空調(HVAC) ? 能量管理系統

? 風速測量 ? 煙霧罩控制 ? 環境污染控制 ? 醫療儀器及設備

? 靜態管路和潔凈間壓力 ? 烘箱增壓及爐通風控制

? OEM ? 電廠風壓和鍋爐負壓 ? 泄露測量差壓波動頻繁的場合

產品特色性能指標選項配件安裝手冊機構認證尺寸詳圖產品大圖訂貨選型宣傳彩頁

產品特色

● 小量程可達25Pa，精度1%F.S

● 多種單位現場更改：Pa、kPa、MPS

● 測量方式現場設定：差壓、正壓、負壓、正負壓

● 雙行四位多信息LCD顯示器可選

● 新型三防外殼：防淋水、防電磁干擾、阻燃

● 三年質保期，免費更換

性能指標

適用介質空氣以及非易燃性氣體，一般情況下無需過濾

精度 1% F.S

量程 mi n 0～25 Pa，ma x 0～3 kPa

溫度范圍 -10～50°C

溫度漂移 0.05%(零點和滿量程合計)

壓力極限耐壓：1 psi（連續）爆破壓力：10 psi

供電 10～35VDC（2線）；15～36VDC 或隔離的15～26VAC(3線)

輸出信號 4～20mA（2線）；0～10V（3線）

反應時間現場連續可調0.5～15秒；0～5V(3線)

零點和量程調節數字輸入鍵

回路阻抗電流輸出0 ～ 1250歐姆；電壓輸出1000歐姆

電力消耗最大40mA

顯示 2行4位的LCD顯示，一行數值，一行單位（可選）

電氣連接 4～20mA，2線；電氣接入端：1/2″NPT 接頭

附件適用于4～7.5mm直徑電線的密封管

過程連接 3/16″(5 mm) 內徑（ID）管，最大外徑（OD） 9mm

防護等級 IP65

安裝方向垂直安裝

選項配件

安裝手冊

機構認證

尺寸詳圖

產品大圖

訂貨選型

選型示例 506-2-4-LCD

含義基本型號+量程+輸出方式+附件

項目	代碼	含義
量程（三個量程跳線可選）	506-1	25，50，125 Pa
	506-2	250，500，1250 Pa
	506-3	750P a，1500 Pa，2 kPa
	506-4	1，2，3 kPa
	506-5	-25～0～25，-50～0～50，-100～0～100 Pa （正負壓復合量程，零點在中間）
輸出方式	4	4-20mA
	0	0-20mA
	10	0-10V
	5	0-5V
附件	LCD	帶LCD顯示器
附件	A301B	帶196mm長的管道靜壓探頭

宣傳彩頁

BESTACE 506系列25V1.pdf
