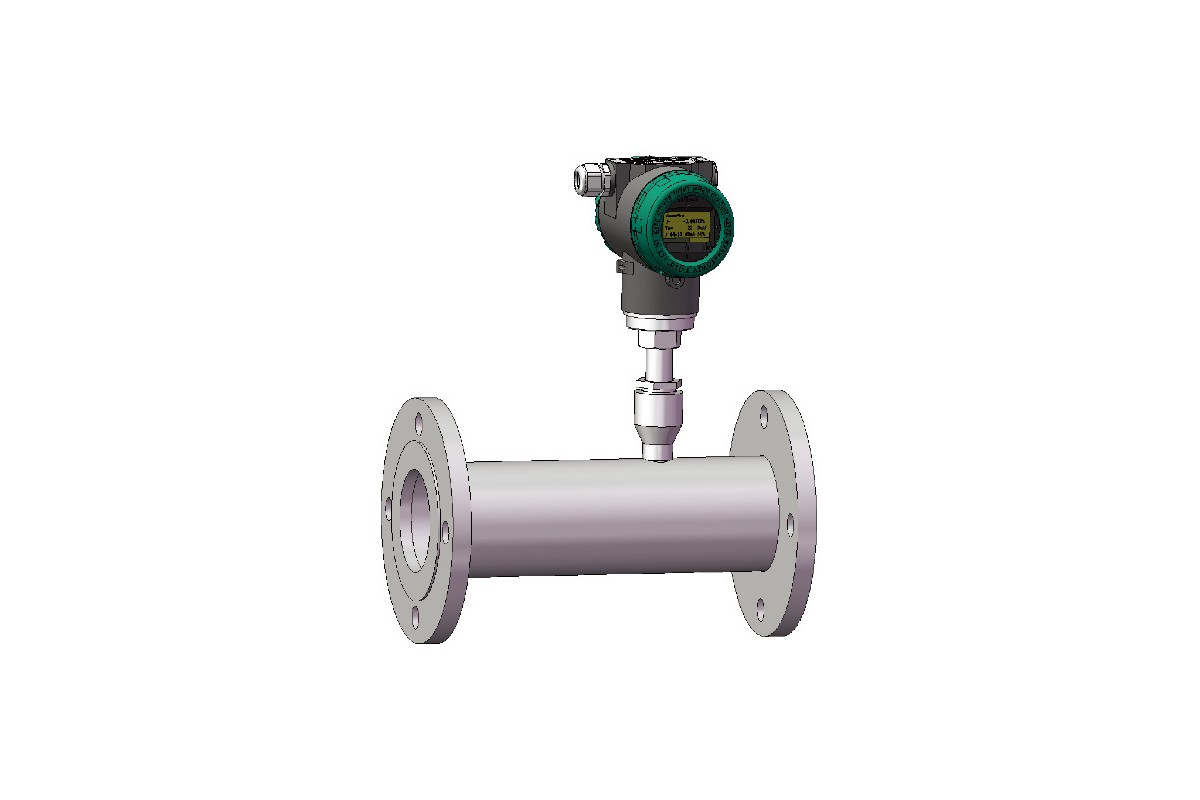

您當前的位置：首頁產品中心BESTACE 管道式單點熱式流量計 3100系列
管道連接，流速、溫度同時顯示
3100管道式氣體質量流量計使用標準精密風洞校準，采用恒溫差原理的熱消散（冷卻）效應的金式定律。可以同時顯示流速（流量）、溫度。低流速反應靈敏，即使是高流速也能達到很好的精度。高溫也能取得很好的恒溫差，穩定性好。管道式適合用于DN100口徑以下，可以測量多種氣體，直接輸出氣體的質量流量，可以取得較準確的流量值，無需溫壓補償。本安和隔爆兩種防爆，兩路輸出可選。適合于小口徑管道流量的測量，標準的管道式設計，使用安裝和維護更方便。
應用及案例
被測介質：空氣、天然氣、沼氣、煤氣、干燥氯氣、氧氣、一氧化碳助燃風、煙道煙氣、火炬氣、氫氣、氬氣及其它干燥氣體。
產品特色
● 量程：0～60 Nm/s（標準狀態為0 ℃，101.33 KPa）
● 精度1％、量程比100：1
● 使用溫度：-40～400 ℃
● 快速反應的雙鎧裝傳感器
● 出廠前配備和現場管道內徑相同的管道
量 程 0～60 Nm/s
精 度 ±1%讀數±0.5%滿量程
量 程 比 100：1
響應時間 3秒，可通過阻尼系數調整
介質溫度 -20～175℃；
-20～275℃；
-20～400℃
環境溫度 -40～85℃
濕 度 0～100%RH
模擬輸出 兩路4～20mA(流速和溫度)
一路4～20mA帶HART通訊
數字輸出 HART和MODBUS可選
重 復 性 ±0.5%F.S
溫度系數 0.05% / 10 ℃
材質兼容性 外殼：鑄鋁，環氧樹脂噴涂，丁晴橡膠O型環
防護等級 IP67
防爆等級 NEPSI隔爆許可EX d II CT4,隔爆級別 C級
供 電 24 VDC
電磁兼容性 IEC 61000-4-2～5
過程連接 法蘭安裝
安裝方式 一體式，分體式
選型示例 3100 - 10 - L21 - 31 - 41 - 81 - 91 - B1 - C1
含 義 基本型號+測量空氣+流速范圍+介質溫度+安裝方式+空氣標定+電源 供電+通訊方式+普通
系列號 |
3100管道式單點熱式流量計 |
被測氣體 |
【10】 空氣 【11】 其它氣體（ ） |
流速范圍 |
【L21】DN20（0-110 Nm3/ h） 【L22】 DN25 （0-156 Nm3/ h） 【L23】DN40 （0-280 Nm3/ h） |
【L24】DN50（0-330 Nm3/ h） 【L26】DN80 （0-850 Nm3/ h） 【L28】DN100 （0-1500 Nm3/ h） |
【L20】其 它（ ） |
介質溫度 |
【31】 -20～175 ℃ 【32】 -20～275 ℃ 【33】 -20～400 ℃ |
安裝方式 |
【41】一體化法蘭安裝 【42】分體法蘭安裝 |
標定 |
【81】空氣 【82】實際氣體 |
電源供電 |
【91】24 VDC 【92】220 VAC |
通訊方式 |
【B1】HART 協議 【B2】RS485接口 |
防爆 |
【C1】 普通 【C2】防爆 |
