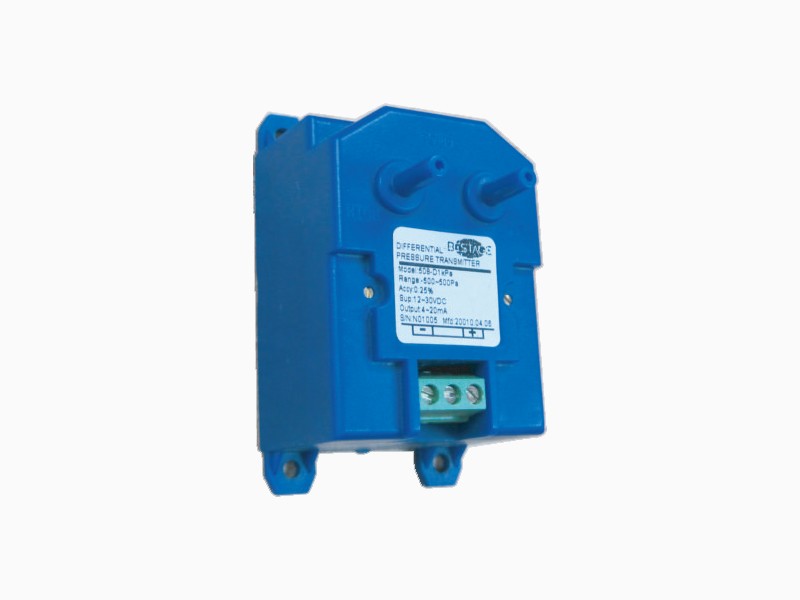

BESTACE 高精度差壓變送器 508系列

量程125 Pa ~ 200 KPa，差壓/正負壓/絕壓，精度0.25% 滿量程

BESTACE 508系列高精度差壓變送器，在實現低成本的同時，是各種低成本微差壓變送器中精度較高的產品。508適合于中負壓測量。508采用適合密集安裝的小型外殼，零點和量程可以方便的調整，上邊的LED指示燈提示工作狀態。508壓力遲滯小，響應速度快，不受安裝位置影響。

應用及案例

醫療設備檢漏設備過濾器除塵設備環境污染控制隔離室實驗室和通風廚控制

能量管理系統烘箱增壓及爐通風設置暖通空調

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

● 精度高達±0.25%F.S

● 精確的零點和滿度輸出

● LED指示工作狀態

● 具有IP65防護等級選項，導軌安裝選項

技術指標

介質空氣及其它干凈氣體

量程小 0~125Pa，大 0~200kPa

過壓 500kPa或三倍滿量程壓力，取二者中較小的一個

輸出信號 4~20mA

精度 ±0.25%F.S.（滿量程輸出）

穩定性 ±0.25% 滿量程/年

工作溫度 -25℃～70℃

補償溫度 -10℃～50℃

溫漂優于±0.05%F.S/℃ （Z+S）

工作濕度 90% RH 無冷凝

供應電壓 12~30VDC

負載阻抗環路阻抗250Ω（對應4~20mA）

調節 15% F.S

電氣連接插入式螺絲接線端

壓力連接倒刺配件1/8" 內徑（I.D.）管

外殼耐用的ABS塑膠

選項配件

安裝手冊

機構認證

尺寸詳圖

產品大圖

型號列表

訂貨選型

選型示例 508-D100KPa - IN（此產品選項，-IN及-OUT需必選其中之一）

含義差壓量程50~0~50KPa，室內使用

型號	差壓量程	型號	差壓量程
508 - 125 Pa	0 ~ 125 Pa	508 - D120 Pa	60 ~ 0 ~ 60 Pa
508 - 250 Pa	0 ~ 250 Pa	508 - D250 Pa	125 ~ 0 ~ 125 Pa
508 - 500 Pa	0 ~ 500 Pa	508 - D500 Pa	250 ~ 0 ~ 250 Pa
508 - 1 KPa	0 ~ 1 KPa	508 - D1 KPa	500 ~ 0 ~ 500 Pa
508 - 2.5 KPa	0 ~ 2.5 KPa	508 - D2.5 KPa	1.25 ~ 0 ~ 1.25 KPa
508 - 7 KPa	0 ~ 7 KPa	508 - D100 KPa	50 ~ 0 ~ 50 KPa
508 - 35 KPa	0 ~ 35 KPa	508 - D200 KPa	100 ~ 0 ~ 100 KPa
508 - 100 KPa	0 ~ 100 KPa	選項：-IN 室內應用 -OUT室外應用
508 - 200 KPa	0 ~ 200 KPa	-EN IP65防護 -DIN導軌密集安裝型

宣傳彩頁

BESTACE 508系列20V1.pdf
