BESTACE 盒裝氣體微差壓表 P700系列

適合于墻裝，密集型，外形尺寸88×88×40 mm

BESTACE P700緊湊型氣體微差壓表，采用可變透鏡表盤設計，尺寸小巧，但便于讀數。單孔即可實現產品的面板安裝。P700外殼為含玻璃纖維的ABS，價位低但能確保足夠精度和可靠性。標準壓力連接是適合于3/16″ID管道的帶毛刺裝置；可安全操作的壓力可達30PSI。產品的過壓保護通過與隔膜相連的氣膜來實現。事故發生時的過大壓力也不會損壞產品。

應用及案例

P700應用包括生物安全柜,潔凈工作臺,工業吸塵器,爐灰清洗，醫療呼吸治療設備，空氣取樣器，薄片流體罩和電子空氣制冷系統。作為一個空氣過濾表，產品可作為末端裝置用于大型固定發動機，壓縮機，通風設備，空氣處理裝置。

產品特色性能指標選項配件安裝手冊機構認證尺寸詳圖產品大圖訂貨選型資料下載

產品特色

● 久經考驗的磁鏈接原理

● 2-5/8″開孔即可實現面板安裝。

● 指示精度為5% F.S

● 可變透鏡表盤便于讀數

● 高靜壓30PSI

● 低成本

性能指標

量程多種壓力單位表示，見下文選型表

介質 空氣及兼容氣體

外殼尼龍玻璃；聚碳酸酯透鏡

精度 20±5℃條件下，±5%F.S

壓力范圍 30psi（2.067bar）

溫度范圍 -6.67 ～ 48.9 ℃

尺寸表盤直徑52.39mm(2-1/16″)

安裝方向垂直安裝

過程連接帶毛刺，適合于3/16″ID

重量約220g

選項配件

安裝手冊

英文版-P700系列安裝和操作手冊.docx

機構認證

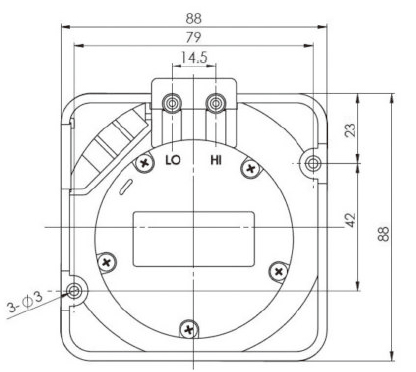

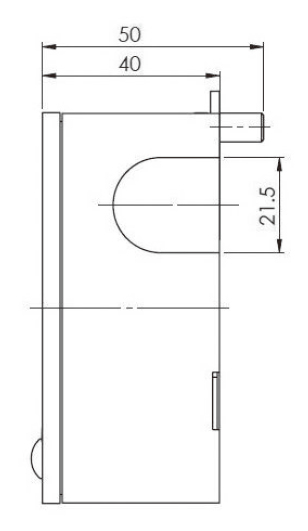

尺寸詳圖

外形尺寸88×88×40 mm

尺寸圖一P700盒裝氣體微差壓表.jpg 尺寸圖二P700盒裝氣體微差壓表.jpg

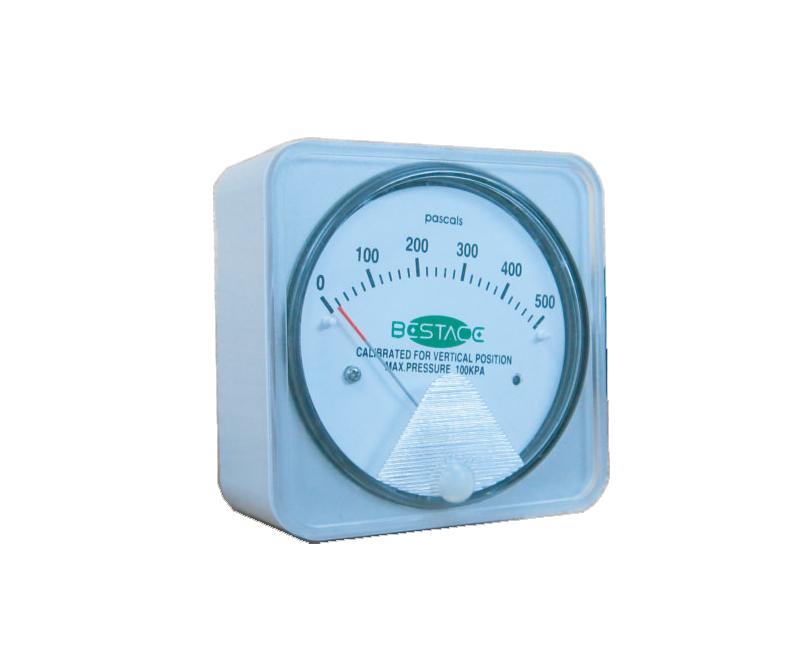

產品大圖

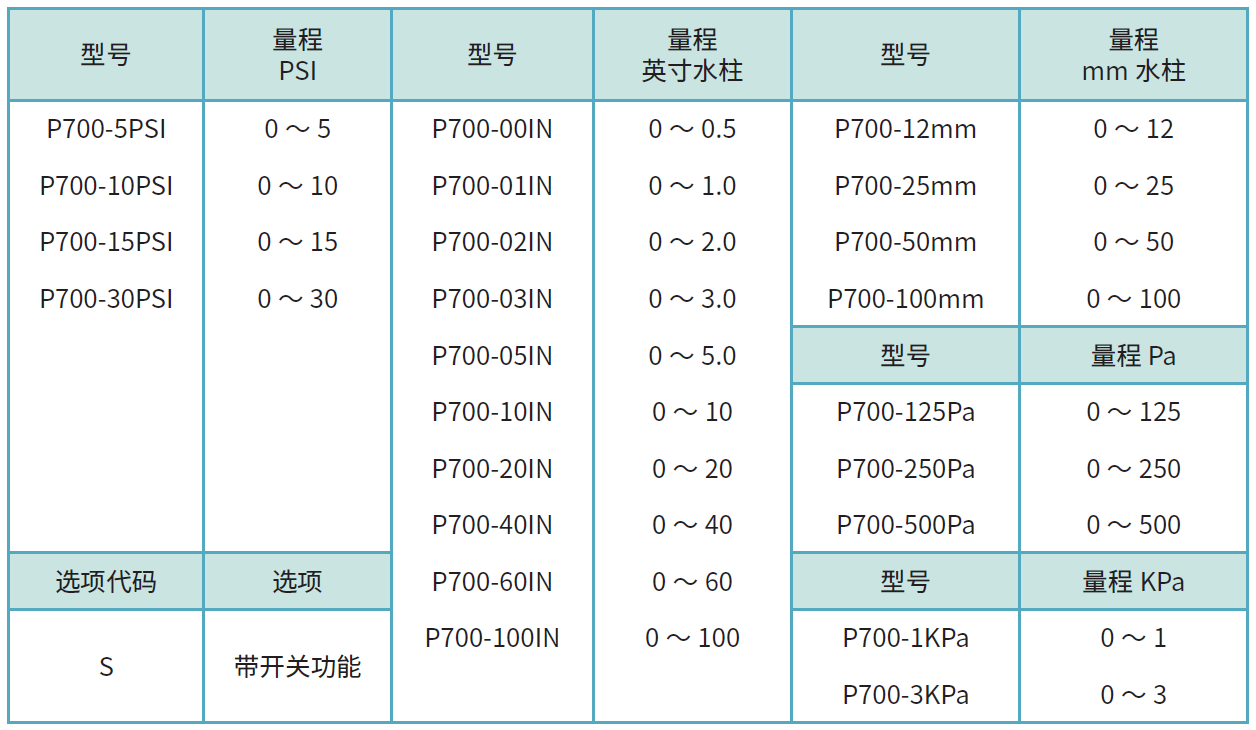

訂貨選型

選型示例 P700-500 Pa

含義量程0～500 Pa


資料下載

BESTACE P700系列20V1pdf
