BESTACE 顯示儀/手動控制器 IGM系列

BESTACE INGENIOUS SERIES IGM顯示儀/手動控制器，采用了數字自動校準技術，測量精確穩定，最大限度地消除了各種環境因素對儀器的影響。它不但可以接收您各種傳感器、變送器所輸出的熱電阻、熱電偶、電流、電壓等輸入信號，完成溫度、壓力、液位、成分等物理量的測量、顯示，還能手動控制輸出信號，給您的其它控制設備提供標準信號用來改變設定點、變送跟隨、電機正反轉等。

此外，IGM產品還具有開關量報警輸出、變送功能、數字接口等諸多選項，并采取了多重隔離設計，具有很強的抗干擾能力，從而保證精確地應用于您的各種復雜工況。

產品特色性能指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型相似推薦

產品特色

● 0.2%F.S標準精度，較強的抗干擾能力

● 多種輸出信號可選，可控電機正反轉

● 具有光柱指示功能

● 具有大功率配電功能

性能指標

輸入電壓：0-5 V或1-5 V

電流 0-20 mA或4-20 mA

電阻需三線制

電偶 K、S、R、T、E、J、B、N

外殼 VO級阻燃材料

前面板圈防腐防水橡膠

精度測量精度：0.2%F.S

變送精度 0.3%F.S

顯示屏標配四位高亮LED，可選LED光柱指示

顯示范圍 -1999到9999

輸出方式開關量輸出：容量2A@220VAC或2A/24VDC

控制輸出 4-20mA、0-20mA及0-5V、1-5V

配電輸出 5VDC@30mA或24VDC@500mA

變送輸出 4-20mA、0-20mA、0-10mA

通訊輸出 RS485（1200-19200波特率）

供電電源 230V（50HZ/60HZ）或24V DC/AC

最大功耗小于5W

選項配件

安裝手冊

機構認證

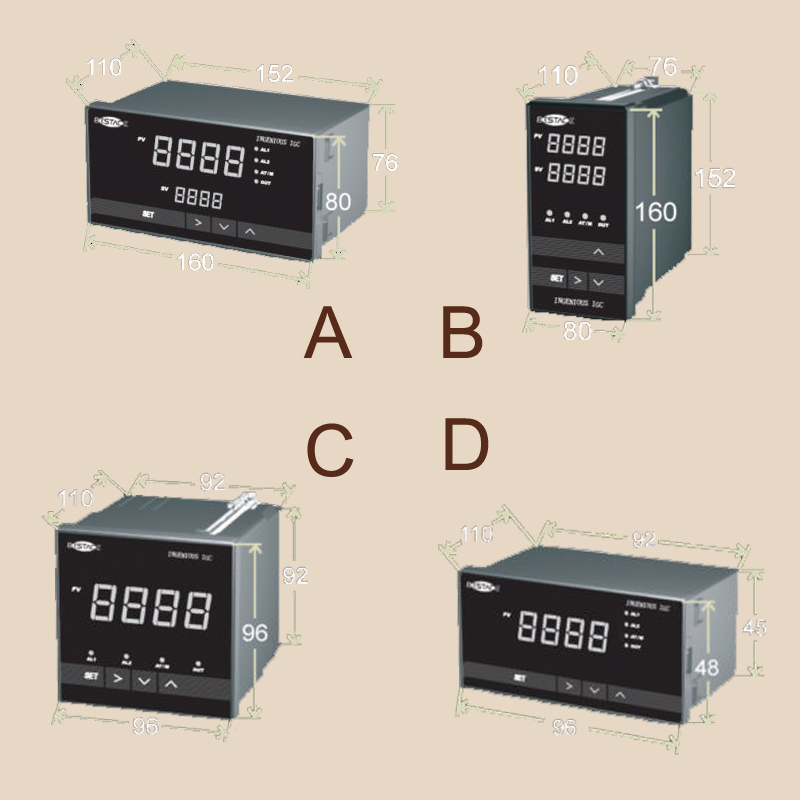

尺寸詳圖

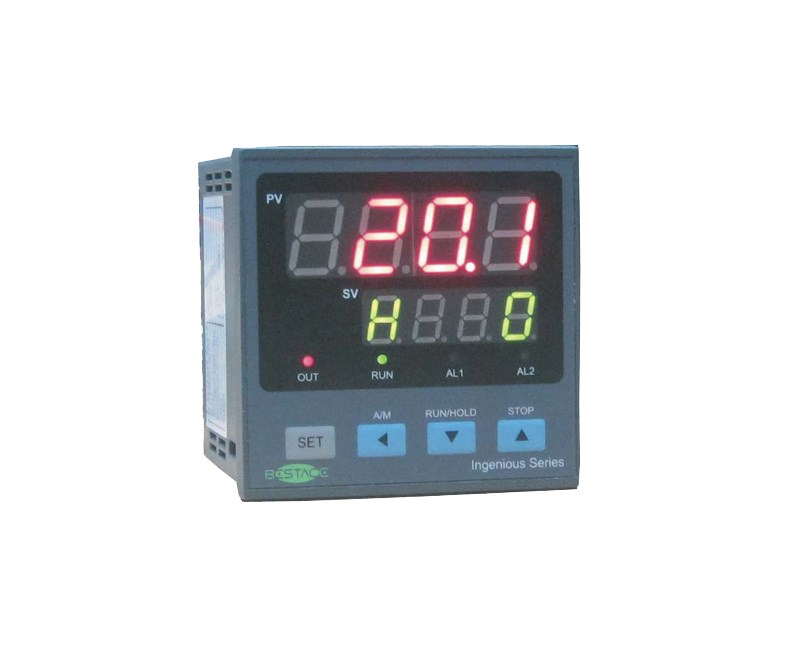

產品大圖

型號列表

訂貨選型

示例 IGM-D-AMP-A-N-N-A-SV-230

基本型號

IGM系列顯示儀/手動控制器

外型尺寸(外觀尺寸mm * 開孔尺寸mm)（參考尺寸圖）

-A（160× 80×125 * 152×76） -B（80×160×125 * 76×152） -C（96×96×110 * 92×92） -D（96×48×110 * 92×45）

初始輸入信號

[-AMP] 4-20mA或0-20mA [-VOL] 0-5V或1-5 V [-RTD] 熱電阻 [-TC] 熱電偶

輸出選項

輸出信號1（OUT） [A] 0-20mA或4-20mA控制輸出 [V] 0-5V或1-5V控制輸出 [K1] 可控硅觸發信號輸出（正轉）

輸出信號2（AL1） [N] 無輸出 [K1] 可控硅觸發信號輸出（反轉）（須同時選擇正轉）

輸出信號3（AL2） [N] 無輸出 [L] 繼電器下限報警

輸出信號4（COMM） [N] 無輸出 [A] 4-20mA變送輸出 [DA] 4-20mA隔離變送輸出 [R] RS485串行通訊接口

輸出信號5（AUX） [N] 無輸出 [H] 繼電器上限報警 [V] 5VDC@30mA輸出 [SV] 24V@500mA大功率配電輸出

供電電源(如選擇了24V@500mA大功率配電，則只能選擇110-230V AC)

[230 ] 1 10 - 2 3 0 V AC （ 5 0HZ或60HZ） [ 24 ] 2 4 V DC/ A C

其它選項

[L] 帶光柱指示 [DL] 帶雙光柱指示
