Twin-Tiger 投入式液位變送器L101系列

量程從0-1mH2O到500mH2O,采用隔離膜片技術，高穩定性，精度高，防雷擊，投入式安裝

Twin-Tiger L101系列投入式液位變送器采用進口硅晶圓，精度高、性能穩定。硅壓阻壓力芯體作為敏感測量元件，內置處理電路將傳感器壓力信號轉化為標準電壓、電流信號從而間接計算出液位高度。與單元儀表或DCS系統、PLC等進行組態構成自控系統，是工業自動化領域理想的壓力測量?jī)x表。
本產品為投入式安裝方式，安裝方便，具有多種輸出方式，抗干擾能力強，耐沖擊。

產品應用

消防水箱

水庫水位

生活污水

工程水池

工業水塔

產品特色技術指標訂貨選型產品大圖尺寸詳圖宣傳彩頁

產品特色

隔離膜片技術，高穩定性和可靠性

進口硅晶圓，精度高

寬電壓供電

防雷擊，抗干擾能力強

限流、限壓，反接保護（限電流輸出）

耐沖擊

技術指標

量程	0-1-200 mH2O
介質	水或兼容性液體
精度	±0.5%FS, ±0.25%FS（表頭顯示精度0.5級）
環境溫度	-40℃- 80℃
儲存溫度	-40℃- 60℃
溫度補償	-10℃- 60℃
溫度漂移	±0.01%FS/℃（溫度補償范圍內）
過載能力	1.5倍-3倍量程
供電	12-30 VDC
輸出信號	4-20 mA、0-5V、0-10V RS485（標準Modbus-RTU協議）
響應頻率	模擬信號輸出≤500 Hz 數字信號輸出≤5 Hz
長期穩定性	±0.1%FS/年
負載能力	電流型負載≤｛（Us-7.5)÷0.02（Us=供電電壓）｝電壓型負載≥100 KΩ
電氣連接	緊線防水螺紋與五芯導氣電纜連接
防護等級	IP65
抗震性能	10g（20-2000 Hz）

訂貨選型

選型示例 L101-R1-2-A-L5-PU-16

含義基本型號-量程-精度等級-輸出類型-線纜長度-線纜材質-接液材質

序號	代碼	參數
1	型號 L101系列	其中“L101”為產品型號系列，代表投入式液位變送器（一體式）
2	量程	-RX：0-Xm（量程范圍0-200mH2O）
3	精度等級	-2: ±0.25%FS -5： ±0.5%FS
4	輸出類型	-A： 4-20mA兩線制 -V0： 0-5V三線制（建議10m以?xún)?nèi)電纜長度） -V1： 0-10V三線制（建議10m以?xún)?nèi)電纜長度） -RS：RS485通訊接口（標準Modbus-RTU協議）四線制 -DY：定制信號
5	線纜長度	-LX：線纜長度X米
6	線纜材質	-PU：聚氨酯 -DZ：特殊線材
7	接液材質	-04：304SS -16：316LSS

選型示例 L201-R1-2-A-L5-PU-16-D

含義基本型號-量程-精度等級-輸出類型-線纜長度-線纜材質-接液材質-顯示

序號	代碼	參數
1	型號 L201系列	其中“L201”為產品型號系列，代表分體式液位變送器
2	量程	-RX：0-Xm（量程范圍0-200mH2O）
3	精度等級	-2: ±0.25%FS -5： ±0.5%FS
4	輸出類型	-A： 4-20mA兩線制 -V0：0-5V三線制（建議10m以?xún)?nèi)電纜長度） -V1：0-10V三線制（建議10m以?xún)?nèi)電纜長度） -RS：RS485通訊接口（標準Modbus-RTU協議）四線制 -DY：定制信號
5	線纜長度	-LX：線纜長度X米
6	線纜材質	-PU：聚氨酯 -DZ：特殊線材
7	接液材質	-04：304SS -16：316LSS
8	顯示	-D： LED顯示 -N：無顯示

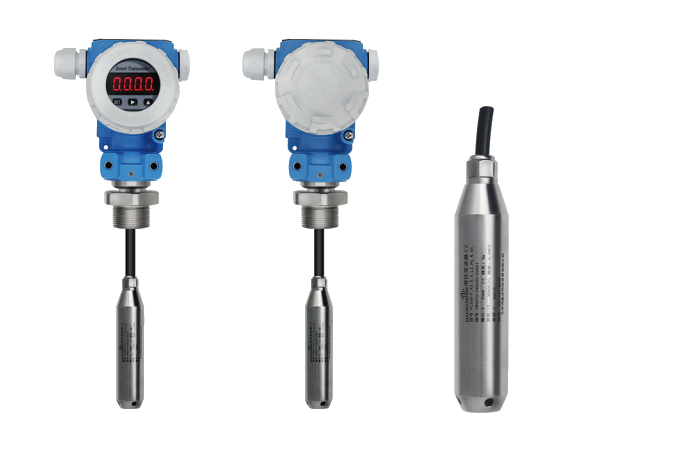

產品大圖

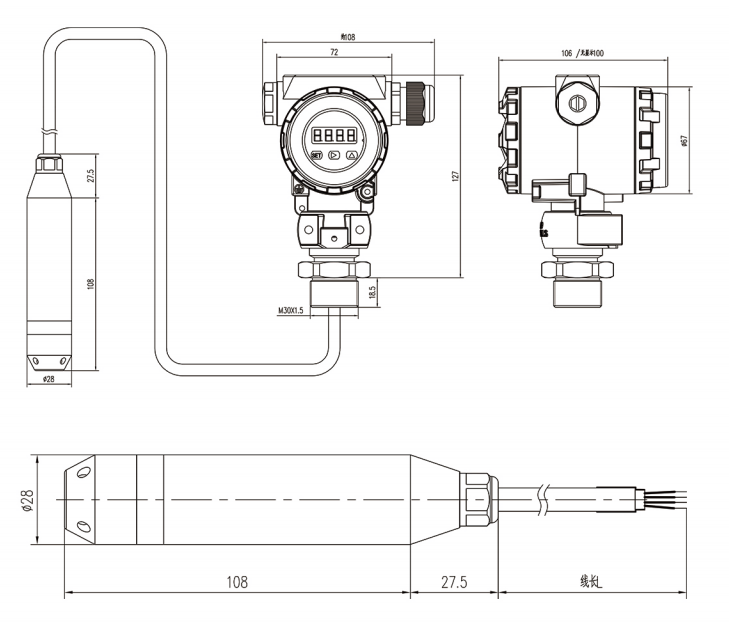

尺寸詳圖


宣傳彩頁

Twin-Tiger L101系列投入式液位變送器系列24V1.pdf
