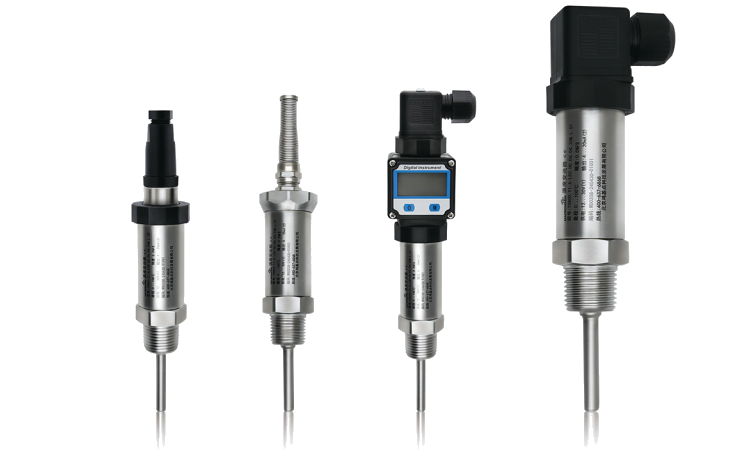

Twin-Tiger 通用型溫度傳感器/變送器T120系列

介質

氣體、液體

精度

±0.5%FS，±0.2%FS（帶變送）

 熱電阻：1/3B/A級/B級

 熱電偶：I級/II級

環境溫度

-20℃-80℃（帶變送）

 -200℃-300℃（無變送）

整體材質

赫斯曼接頭：塑料，不銹鋼/剛玉

護管：304/316L

過程連接：304/316L

測量元件

 熱電阻：PT100、PT1000

 熱電偶：K型、E型、T型、S型、B型等

供電

9-30VDC

輸出信號

4-20mA，0-5V，0-10V，RS485，mV，電阻

長期穩定性

±0.1%FS/年

響應時間

＜10S

抗震性能

10g（20-2000Hz）

結構形式

直桿結構、螺紋結構、法蘭結構、訂制結構

安裝形式

無固定、螺紋固定、法蘭固定、雙套管

電氣接口

赫斯曼插頭

功耗

≤0.5W

防護等級

IP65（標準型）

1

型號T120系列

其中“T120”為產品型號系列，代表通用型溫度傳感器/變送器

2

量程范圍

-PT*：    -200-500℃（電阻輸出型：PT100A/PT100B/PT1000A/PT1000B）

-1：         0-100℃

-2：         -50-150℃

-3：         0-450℃

-DZ:         定制量程

3

輸出類型

-A：         4-20mA（兩線制）

-R：        電阻輸出（僅限PT*類型，默認三線制）

-DY：      定制信號

4

插深（默認含螺紋）

-L50：    50mm

-L100： 100mm

-L200： 200mm

-LX：      其它長度

5

 冷端長度

-H0：     無冷端（80℃以?xún)?nèi)）

-H50：   50mm

-H100：100mm

-H150：150mm

6

桿徑

-D6：     6mm

-D8：     8mm

-DX：     定制桿徑

7

護管材質

-04：      304 SS

-16：      316 SS

-DC：     定制材質

8

螺紋

-M20：  M20*1.5外螺紋

-4G：     G1/2外螺紋

-DM：    定制螺紋

9

精度（帶變送）

-H：       ±0.2%FS

-L：        ±0.5%FS

10

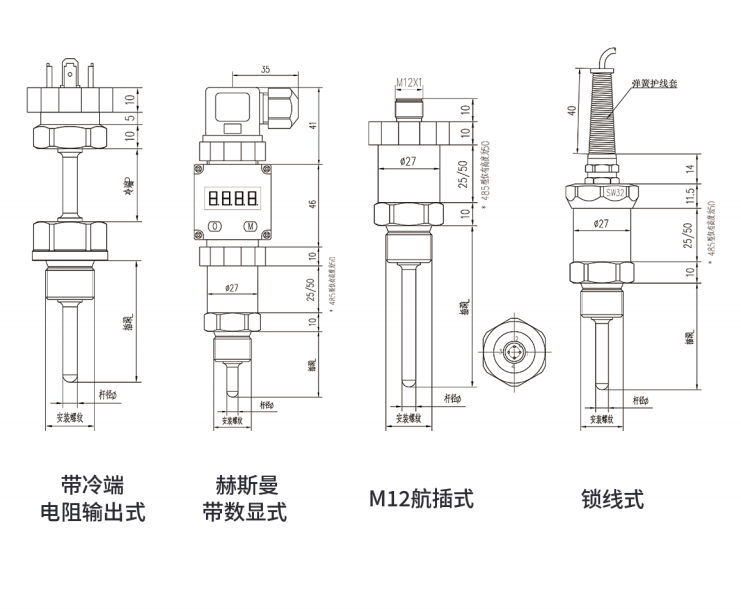

引線方式

-W1： 赫斯曼接頭DIN43650

-W2： 赫斯曼帶顯示

-W3： M12*1航插接頭

-EX:  M12*1鎖線式，線長X米
