西特setra 268/268Ex/268MR本安防爆型微差壓傳感器/變送器

      Model 268系列微差壓傳感器由不銹鋼膜片與固定電極構成一個可變電容，壓力變化時，電容值發生變化。Setra獨特的檢測電路將電容值的變化轉化為線性直流電信號。彈性膜片可承受70KPa過壓（正向/負向均可）而不會損壞。此傳感器/變送器已進行了溫度補償，從而提高了溫度性能和長期穩定性。

      Model 268或268MR微差壓變送器可用來測量差壓或表壓(靜態),并將信號轉換為成比例的電流信號，輸出4-20mA的電流信號。激勵電壓為24VDC。Model 268(EX)符合本質安全要求，防爆等級為ia ll CT4(特選),可在防爆的環境下正常工作。Model268/268MR最小測量范圍為0～25Pa,最大測量范圍為0～25KPa,在室溫下精度為±1%FS,溫度補償范圍在+5～+65℃,通過溫度補償電路，使溫度影響小于±0.06%FS/℃。

      Model 268/268MR以其卓越的性能價格比，廣泛應用于天然氣管道監測，電廠風壓檢測等領域。

應用

· 環境污染控制

· 潔凈工程

· 烘箱增壓及爐通風控制

· 天然氣、煤氣管網監控

· 井下通風監測

· 熱電廠送風系統

特性

·具有 6 種現場可選量程

· Setra 可變電容傳感技術

· 不銹鋼亞弧焊敏感元件

· 防爆認證 Ex ia II CT4（268Ex 特選）

· 鑄鋁外殼，防護等級 IP65

· 標準精度為 ±1.0%FS

· 精度可達 ±0.4%、±0.25%FS（特選）

· 最小測量范圍可達 0~25Pa

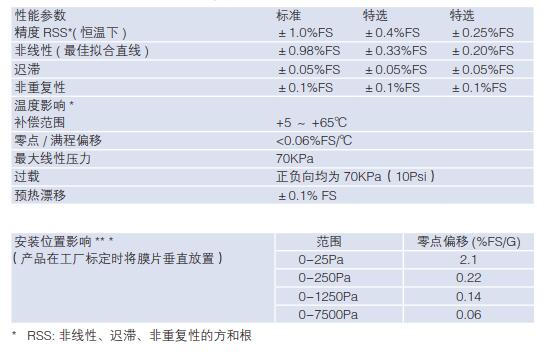

Model268/268MR 性能規范

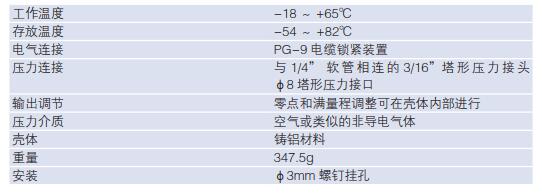

環境和機械參數

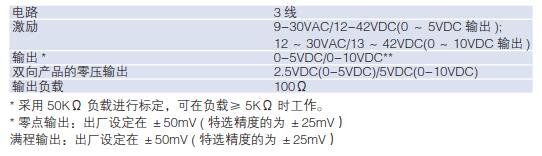

電氣參數（電壓型）

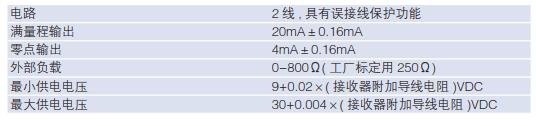

電氣參數（電流型）

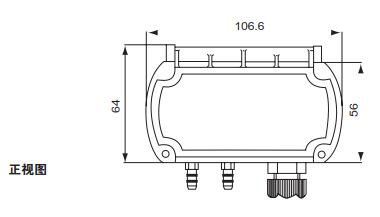

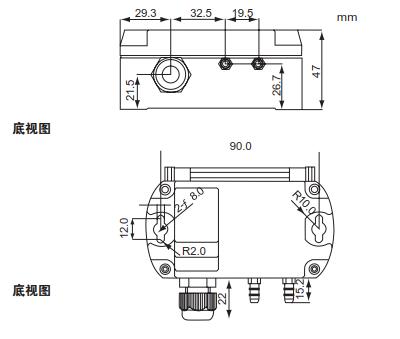

外形圖
