TI 在線式熱式質量流量計 600-9系列

按應用場合和測量介質的不同，600-9系列可分為：

工業級

直通且無阻礙設計

多種的連接方式可供選擇

可測液體、氣體、泥漿和同質的固體顆粒以及多種腐蝕性介質

量程比100：1

壓損可以忽略不計

衛生級

316L低硫不銹鋼材質

全部焊接、無氧化結構

“CIP/SIP” （原位清洗、原位殺菌）設計

流量單元結構符合NEMA 4, 7 和防爆要求

符合美國3A認證

其他同上文工業級

UHP超潔凈級

316L低硫不銹鋼材質

全部焊接、無氧化結構

“CIP/SIP” （原位清洗、原位殺菌）設計

15RA的超高純設計

工藝連接方式：Tri-Clamp, VCR, VCO 和管道焊接

其他同上文工業級

600-9型在線式質量流量計的檢測器件安裝在流量傳感器的腔體內，在實際流程上沒有任何阻礙和可動部件，不受生產過程中不利因素的影響，傳感器上產生的壓力損失可忽略不計。

最小口徑1/16英寸（1.6mm），最小可測量流量為3.79 mL / min，可以測量液體、泥漿、氣體和均勻固體粉末。并提供豐富的接液材質選擇，滿足不同的腐蝕性介質測量需要。

性能指標

流量范圍    0～57  m3/min或更大(氣體)

                  0～2650 L/min或更大(液體)

                  其他請咨詢

精        度    ±0.5% 滿量程或者2%讀數，兩者選優

重  復  性    ±0.2%讀數

響應時間    ＜500 ms（液體）

                   1 ～ 2秒（氣體）

壓力范圍    0～1,200 PSI（8.3 MPa）典型

                  0～10,000 PSI（69 Mpa）由管道尺寸決定

介質溫度范圍    -40 ～ 177 ℃（標準）

                        -40 ～ 260 ℃ (可選)

管        徑    1/16"～4"，其他口徑需求請咨詢

量  程  比    100  ：1 (標準)

                  1000：1（可選）

                  10    ：1（可選）

流量部件    構造符合NEMA（國際電氣制造業協會）4.7￡9防爆要求

電氣接線    1/2"

傳感器材質    316SS或316L（標準）,Hastalloy，Monel，Inconel，tantalum，TItanium，gold, plaTInum，nickel，Carpenter 20等

連接方式    法蘭、Swagelok、NPT、VCR、VCO、Tri-Clamp、concentric reducer、flared、sanitary、wafer、barbed、welded等

涂       層    特福龍（聚四氟乙烯）、鎢、碳化物、HMF（無機陶瓷膜）等

選項配件

1

安裝手冊

1

機構認證

1

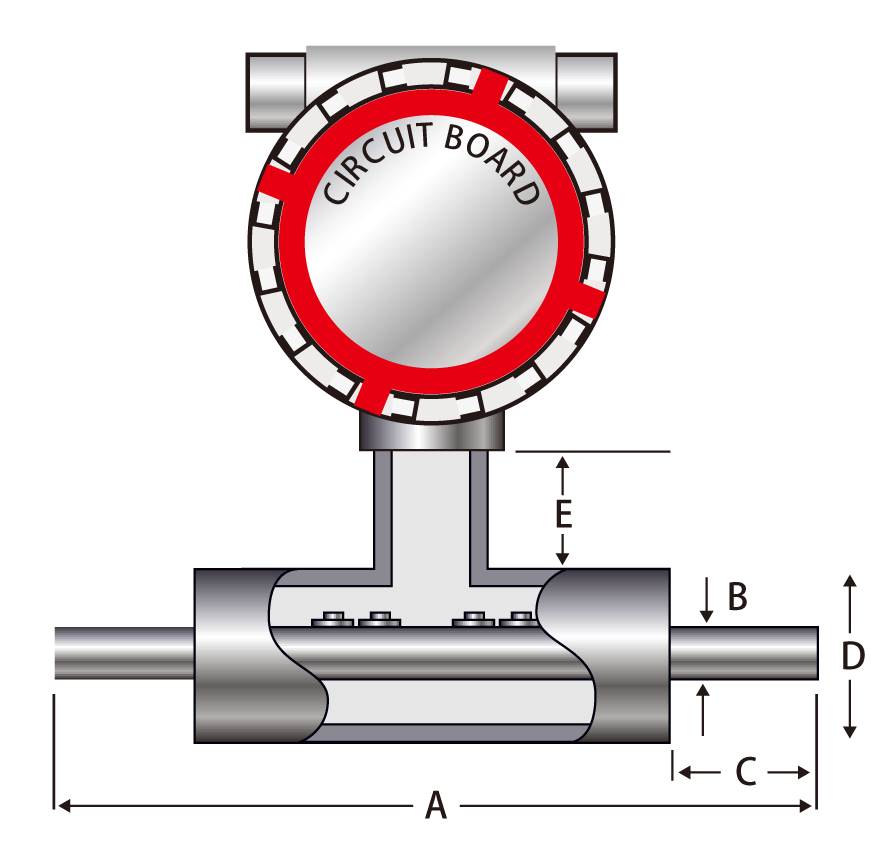

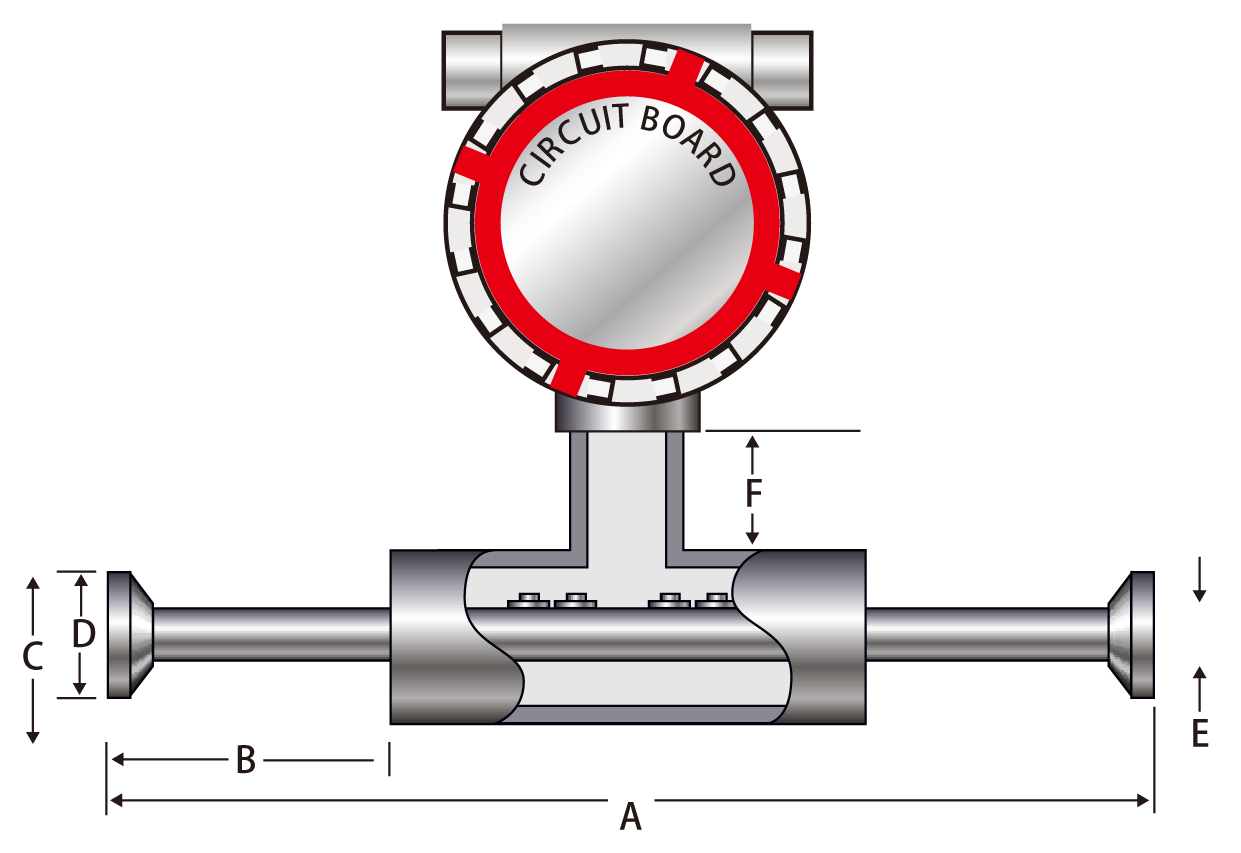

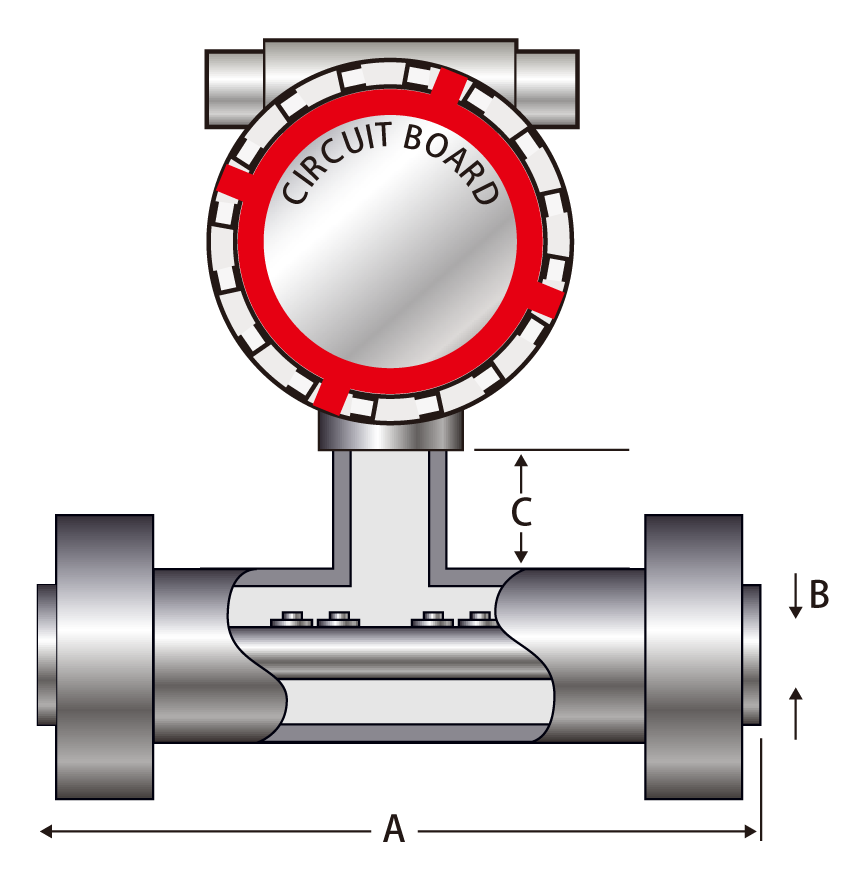

尺寸詳圖
