Dwyer 浮子流量計 VF系列

VF vision - float?系列由堅固透明的有機玻璃整塊經切割和精確加工而制成的。這種設計使得產品外形美觀，而且能清楚地進行觀察，適用于氣體和液體應用。Dywer制造的visio - float?系列流量計是有著超過60年的儀器加工經驗。此系列包括2”(51mm)和4”(102mm)可選的精密計量閥。

應用及案例

? 醫療設備

? 實驗室設備

? 空氣采樣器

? 氣體分析儀

? 污染監測

? 化學注射器

? 柜體清洗

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 主體由堅固透明的丙烯酸塑料經整體切割和加工而成。此結構不但外形美觀，而且能清楚的進行檢查

? 白色背景允許更好觀察，提高讀數精度

? 直讀刻度線是燙印在塑料上的，消除了轉換的麻煩，增加了產品的使用壽命

? 精密加工而成的平滑的錐形孔可實現高重復性

? 安裝成本低，轉子流量計在后面板上有金屬嵌件，用以實現面板安裝，或者可以直接安裝在系統管道上。

技術指標

介質兼容性氣體、液體

材質主體：有機玻璃

O 形環：Buna-N（亦可選用Viton）

金屬部分：黃銅或不銹鋼選項

轉子：根據測量范圍不同可選用不銹鋼

黑色玻璃，鋁，K 蒙乃爾銅-鎳合金

溫度和壓力范圍

無閥式 100 psig（6.9 bar） @150 °F （65 ℃）150 psig （10 bar） @ 100°F （38 ℃）

帶閥式 100 psig（6.9 bar） @ 120 °F （48 ℃）

精度 VFA = 5%（滿量程）； VFB= 3%（滿量程）

工藝連接 1/8" NPT 內螺紋，VFB 85 和86 有1/4" NPT 后部連接或3/8" NPT 端頭連接，這些范圍的沒有黃銅閥

量程長度 VFA 標準長度為2" ；VFB 標準長度為4"

安裝方向垂直安裝

重量 VFA: .11-.14 kg（4.0-4.8oz）VFB: .20-.25 kg（7.2-8.8oz）

機構認證符合歐盟指令 2011 / 65/ EU的技術要求（RoHS II）

選項配件

選型表
訂購時添加后綴：	描述
-NIST	可溯源證書
-PF	紅色ABS塑料指針標志
-VIT	橡膠O型環

配件
型號	描述
RKA	VFA 系列的調整組件
RK-VFB	VFB 系列的調整組件

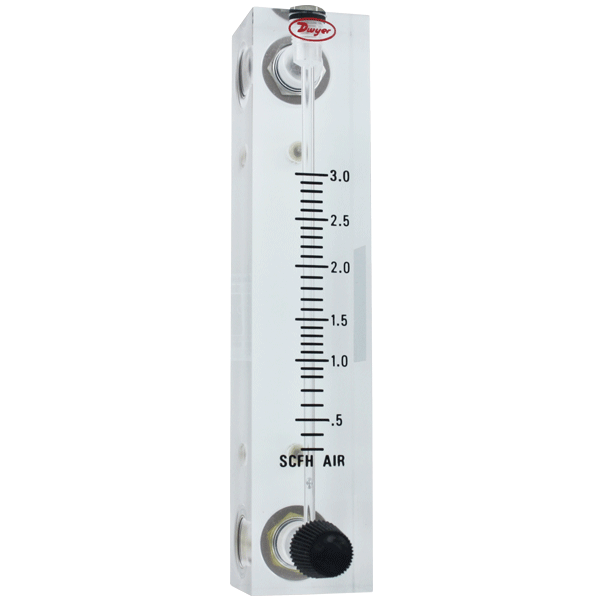

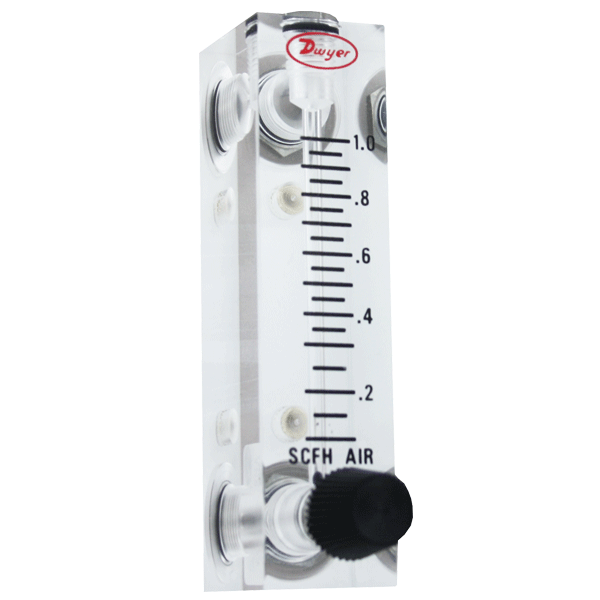

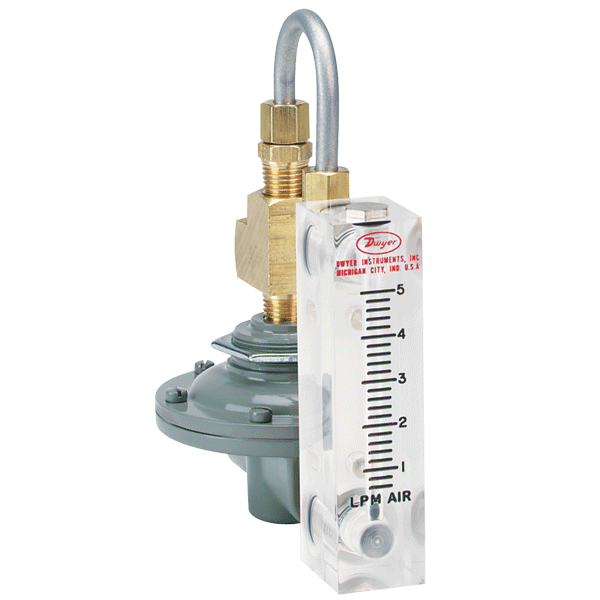

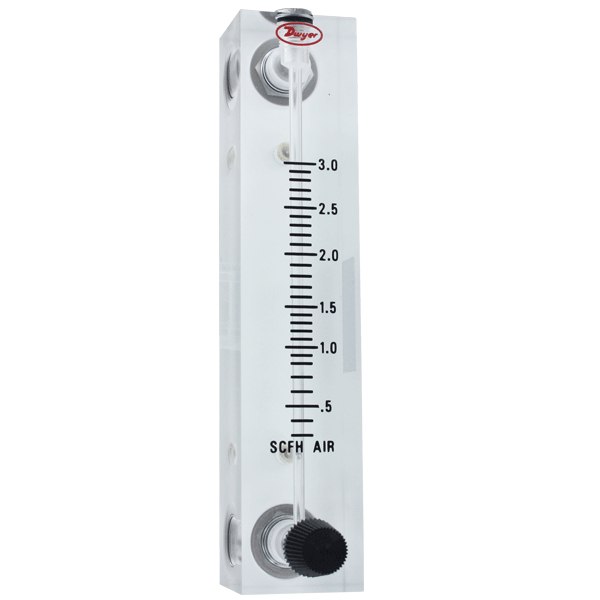

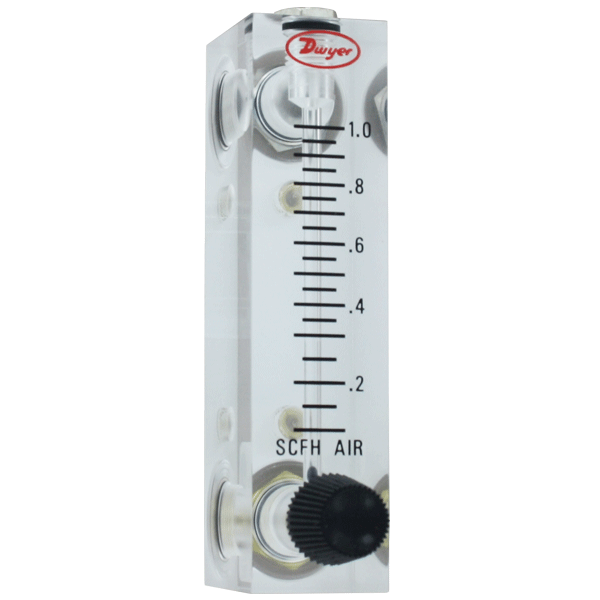

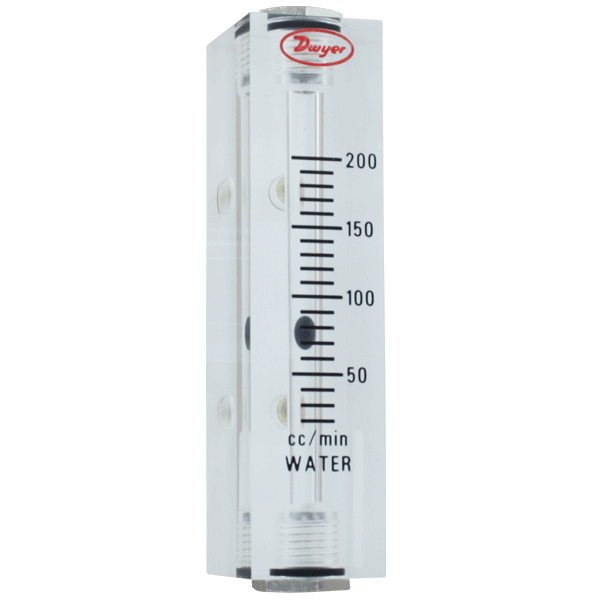

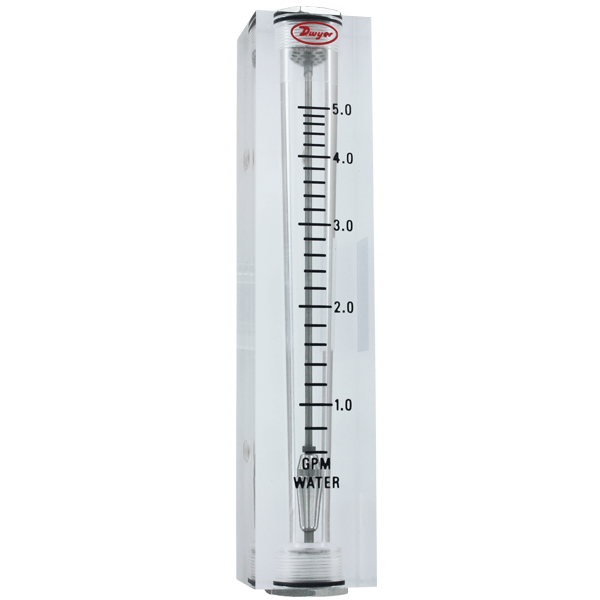

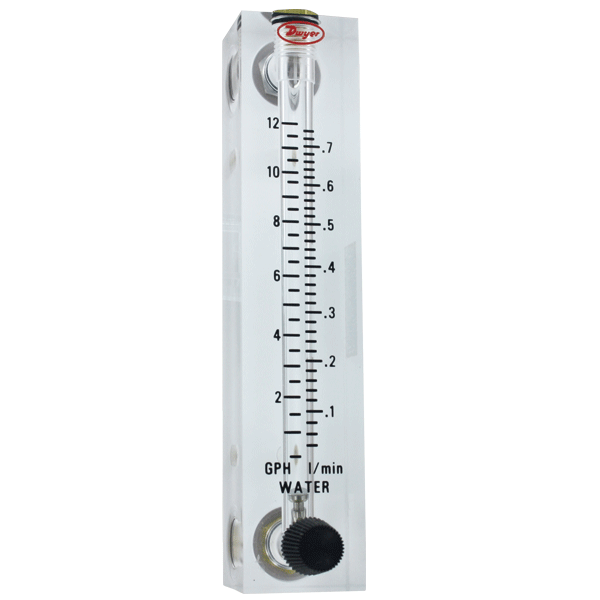

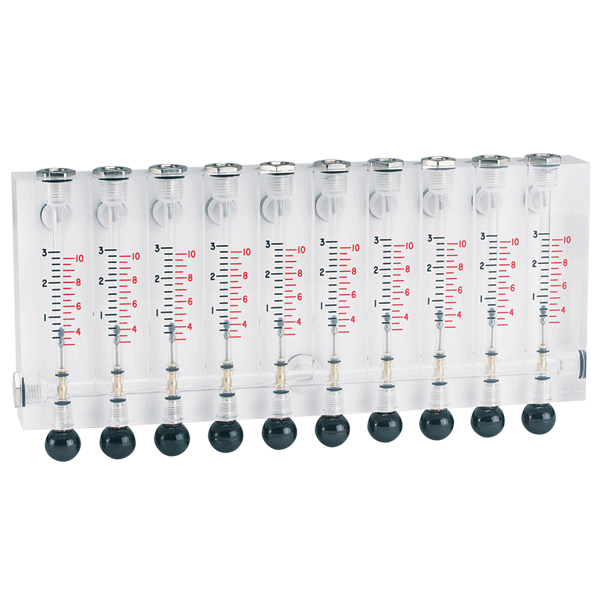

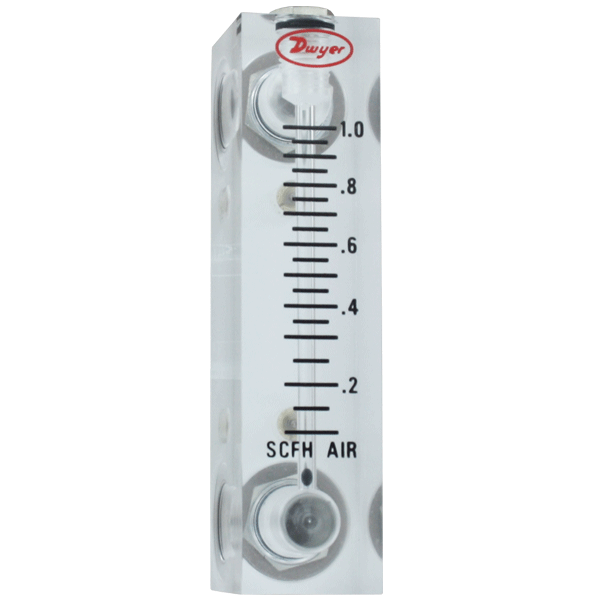

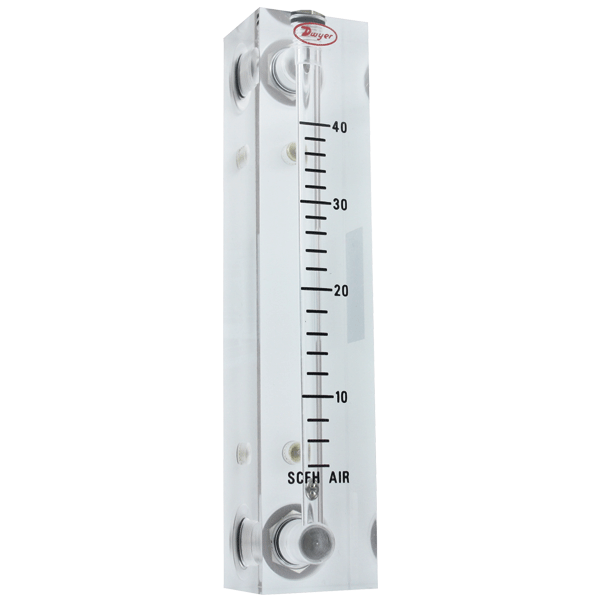

產品大圖

型號列表

選型表
類別	描述
VFA-X	標準 VFA
VFA-X-SS	VFA采用不銹鋼濕潤部件
VFA-X-BV+	VFA帶黃銅閥
VFA-X-SSV+	VFA 帶不銹鋼閥
VFA-X-EC	VFA帶端口連接
VFA-X-EC-SS	VFA帶端口連接，采用不銹鋼濕潤部件
VFB-X	標準 VFB
VFB-X-SS	VFB采用不銹鋼濕潤部件
VFB-X-BV+	VFB帶黃銅閥
VFB-X-SSV+	VFB 帶不銹鋼閥
VFB-X-EC	VFB帶端口連接
VFB-X-EC-SS	VFB帶端口連接，采用不銹鋼濕潤部件
如何訂購：系列-量程編碼（“X”）-閥-選項，示例：VFA-9-BV（ VFA系列 20~1200 SCFH 氣體范圍 - 不銹鋼閥）
*提供相同的精度結構，但用于真空應用，+閥門只適用于流量調節，不適用于開啟/關閉閥門

訂貨選型

尺寸-流量計
	VFA型	VFB型
A	4 [101.6]	6-1/2 [165.1]
B	3 [76.20]; 1/8 NPT conn.	5-1/2 [139.7]; 1/8 NPT conn.
C	1-5/8 [41.28]; 10-32 thd	3-1/2 [88.90]; 10-32 thd
D	1/2 [12.70]	1/2 [12.70]
E	1-3/16 [30.16]	1-1/2 [38.10]
F	1-1/4 [31.75]	1-1/4 [31.75]
I	2-1/16 [52.39]; Open	2-1/16 [52.39] ; Open
K	4-3/32 [104.0]	6-11/16 [169.9]
L	1 [25.40]	1-3/8 [34.93]
M	7/8 [22.23] ; 1/8 NPT	7/8 [22.23]; 1/8 NPT
N	3/32 [2.381]	3/32 [2.381]

量程表-VFA 2'' SCALE - 常用量程
量程編碼	SCFH Air	量程編碼	LPM Air
1	.1 - 1	21	.06 - 0.5
2	.2 - 2	22	.15 - 1
3	.6 - 5	23	.6 - 5
4	1 - 10	24	1 - 10
5	2 - 20	25	3 - 25
6	4 - 30	26	6 - 50
7	5 - 50	27	10 - 100
8	10 - 100
9	20 - 200
量程編碼	CC/Min. Water	量程編碼	GPH Water
32	6 - 50	41	.6 - 5
33	10 - 100	42	2 - 10
34	20 - 200	43	3 - 20
		44	8 - 40

量程表-VFB 4'' SCALE - 常用量程
量程編碼	SCFH Air	量程編碼	LPM Air
50	.3 - 3	65	.2 - 4
91*	1 - 10	66	1 - 10
51*	2 - 20	67	1 - 20
52	4 - 40	68	3 - 30
53*	10 - 100	69	4 - 40
54*	10 - 150	量程編碼	CC/Min. Water
54*	10 - 150	82	2-30
55*	20 - 200	量程編碼	GPH Air
量程編碼	SCFH Air	80*	.5 - 12
90	.3 - 3	83*	1 - 20
量程編碼	CC/Min. Water	84	6 - 40
60	100-1000	81	6 - 60
		量程編碼	GPH Air
		85	.2 - 2
		86	.6 - 5
