ALICAT（艾里卡特）科里奧利泵控制系統 CODA KG系列

滿量程1 kg / h - 100 kg / h，0.2%讀數精度，優于1500 ms控制響應時間

KG系列泵控制系統采用齒輪泵在原本無壓力的系統中產生并控制流量。該集成系統省去了諸多麻煩，例如采購泵，流量計，開發控制系統。您只需將其插入您的管路中，給定一個設定值或者批處理的規格，配置PID控制功能的流量計將自動發送控制信號給泵，控制其轉速，從而實現流量調節的功能。

應用及案例

● 日化產品

在洗衣液之類的產品中，添加高濃度的香料和染料，準確，可重復。

● 水處理

加入化學添加劑控制PH值。

● 石油化工

在生產化學品時，精確加入一定量的液態化學添加劑。

● 食品生產

在連續生產過程中添加風味和營養物質

● CVD工藝

在蒸發前可重復添加侵蝕性前驅液

● 鋰電池生產

控制水基溶劑進入制造工藝中

產品特色技術指標尺寸連接尺寸詳圖產品大圖宣傳彩頁

產品特色

無需壓力源；
兼容腐蝕性液體介質；
連續控制且具備批量分配功能；
高精度；
易上手(FlowVision2.0);
適用未知成分的液體；

技術指標

傳感器性能

滿量程	1kg/h -100kg/h
精度1	液體：± 0.2 %讀數± 0.05 %滿量程（取較大值）氣體：± 0.5%讀數或± 0.05 %滿量程（取較大值）
重復性(2σ)	±0.05%讀數或±0.025%滿量程，取大值
穩態控制范圍（量程比）	2-100%滿量程
密度測量范圍	100 ~ 2000 kg / m3
泵的類型	micropump齒輪泵
密度測量精度2	± 5 kg / m3
粘度范圍	0 - 200 cP
零點穩定性	± 0.05 %滿量程（包含于質量流量精度之內）
溫度敏感性	± 0.01%滿量程 / ℃（從清零溫度開始）
溫度敏感性	± 0.005 %讀數 / ℃（從25℃開始）
控制響應時間（T63）	1 - 10 kg/h ： < 1500 ms
控制響應時間（T63）	30 kg/h - 100 kg/h ： <1500 ms
顯示響應時間（T63）	1 - 10 kg/h ： < 40 ms
顯示響應時間（T63）	30 kg/h - 100 kg/h ： < 60 ms
操作溫度	環境：0 ～ 60 ℃
操作溫度	介質：- 35 ～ 70 ℃
預熱時間（典型）	15分鐘
注1、標稱的精度是指在平衡條件下，經過清零后的精度，包括重復性和線性。
注2、密度讀數和精度與質量流量讀數和精度無關。

機械性能

接液材質	主體材質：316LSS（鎳合金可選）密封材質：FKM和PEEK（FFKM可選）
防護等級	IP 40
最大系統壓力	300PSIG，與泵相關，具體請咨詢
最大工作差壓	75PSID
安裝方向	位置不敏感
安裝固定孔	2× M5-0.8螺紋，孔深10 mm
過程接口	卡套、NPT內螺紋、SAE內螺紋、VCR外螺紋可選；尺寸規格與流量和介質相關，具體請咨詢

通訊/電源

模擬輸入/輸出信號	0 - 5 VDC、0 - 10 VDC、4 - 20 mA可選
數字輸入/輸出信號	Modbus RTU和ASCII via RS232或者RS485
電氣接口	USB - C和DB - 15（默認）可選：M12（ IP67默認接口）
功耗	供電通過DB-15、M12；38W，10-30 Vdc
數字信號頻率	50 Hz @ 19200 波特率
模擬信號頻率	50 Hz

尺寸連接

量程

外形尺寸

重量

1 - 10 kg/h

159.4 mm ×292.1 mm ×148.0 mm

（6.28 ''H ×11.50''W ×5.83''D ）

約5.4kg（約12.0lb ）

30 - 100 kg/h

163.4 mm ×292.1 mm ×141.6 mm

（6.44 ''H ×11.50''W ×5.57''D ）

約6.1kg（約13.4lb ）

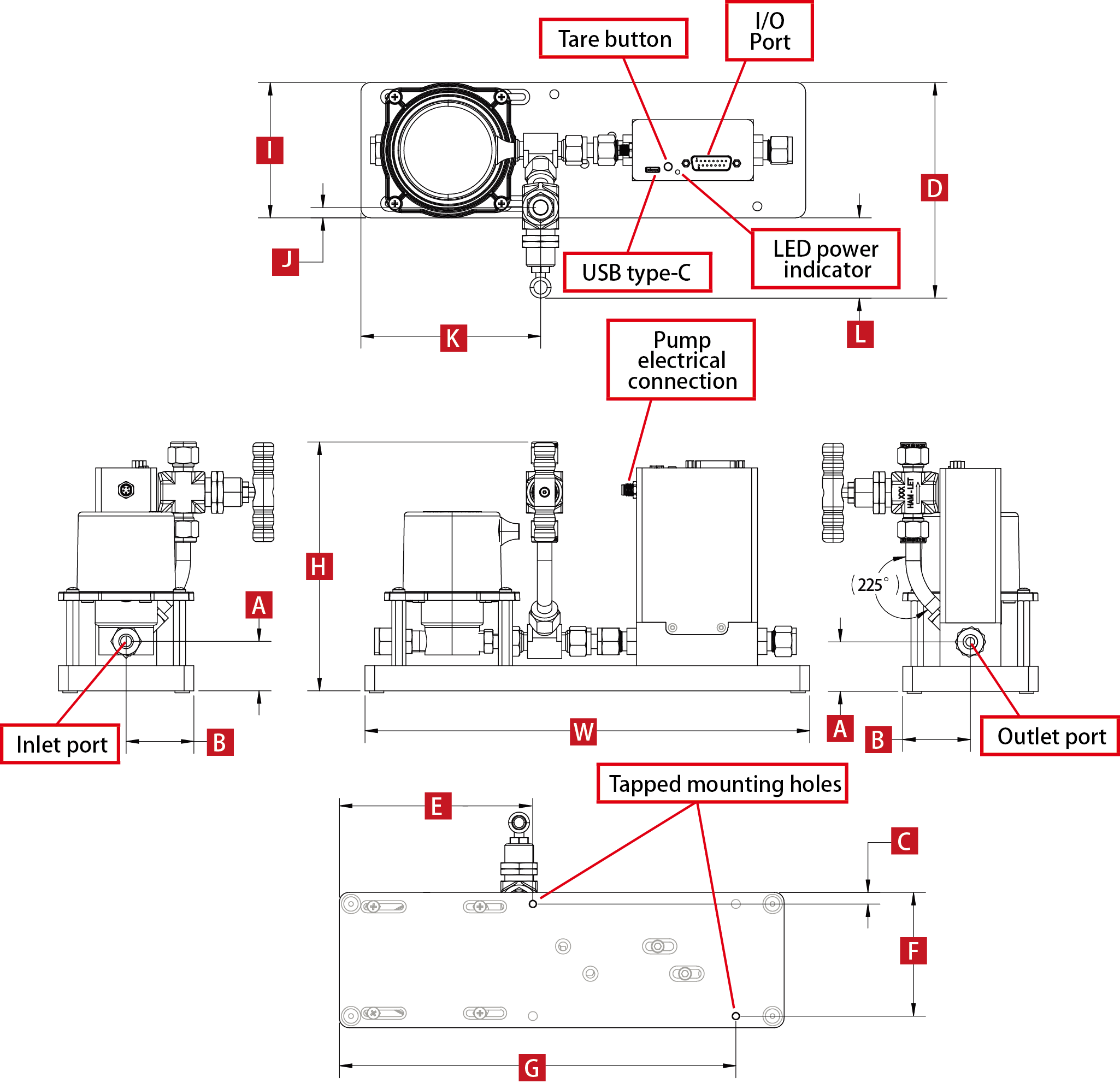

尺寸詳圖

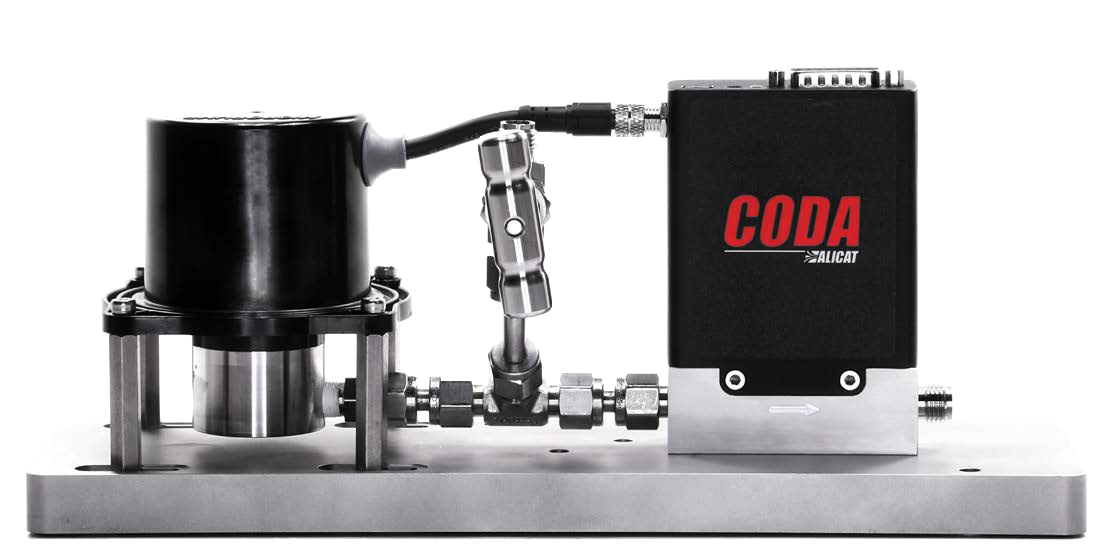

產品大圖

宣傳彩頁

ALICAT CODA KG 科里奧利泵控制器25V1.pdf
