Dwyer ATEX/IECEx認證緊湊型微差壓開關 AT-1900系列

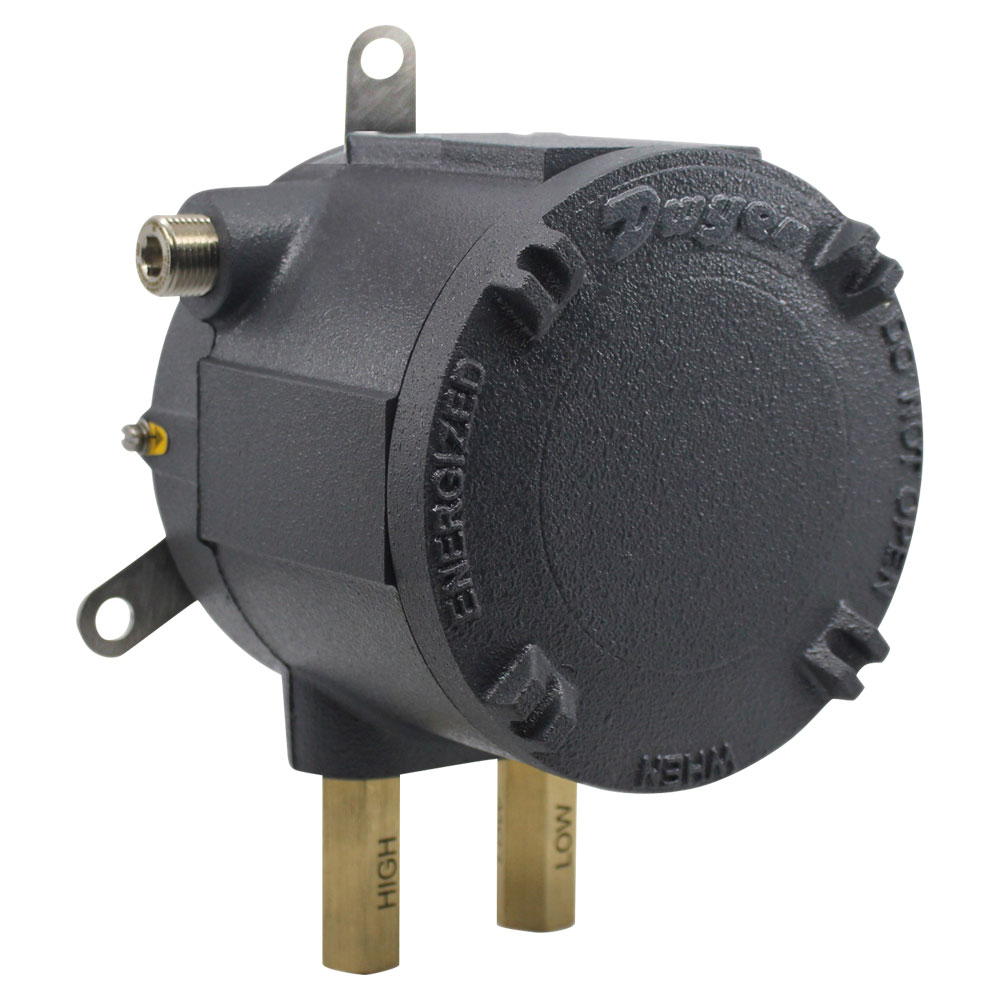

帶ATEX/IECEx防爆外殼的1900系列

ATEX/IECEx認證的AT-1900系列緊密型低壓差開關是我們最受歡迎的開關，現在可用于防爆殼中。這種壓力開關結合了先進的設計和精密的構造，使這些開關能夠執行許多更大、更昂貴的單位的任務。對于空氣和不可燃兼容氣體， AT-1900系列開關的設定值從0.07到20 w.c（1.8-508 mm）。設置點調整很容易，范圍螺絲位于開關外殼內。AT-1900系列開關采用鋁外殼，非常適合低壓、危險區域的應用。

安裝注意事項：
? 電纜必須安裝通過1/2“NPT電纜壓蓋或ATEX/IECEx導管（不與儀器供應）；
? 確保布線后關閉緊蓋和電纜壓蓋，以保持IP66等級；
? 只有在儀器斷電后才能打開閥蓋。
注意：為了在危險區域正確使用儀器，請檢查當?shù)氐陌踩?guī)則和設備和手冊上的警告

請參閱非ATEX /IECEx認證的1900系列。

應用及案例

? 危險區域低壓應用

? 空調制冷盤管結冰檢測;除霜周期開始

? 堵塞的過濾器檢測

? 可變風量控制器

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

? 隔爆外殼保護危險區域的設備

? 緊湊的尺寸和可重復性為許多工業和OEM應用提供了高價值的開關

? 型號范圍廣泛，從0.07 w.c.到20 w.c.，可以滿足低壓開關苛刻的OEM規格

? 量程旋鈕被保護在開關外殼內部，防止外界干預

技術指標

介質 空氣和不可燃、兼容的氣體

接液材質 請咨詢工廠

溫度范圍 -34-82.2°C（-30-180°F）（注意：產品溫度范圍不同于外殼）

壓力范圍請參閱目錄頁上的壓力極限圖表

開關類型 SPDT

重復 性 ±3% FS

額定電流 15A @ 120-480 VAC, 60Hz。電阻1/8 HP@ 125 VAC, 1/4 HP @ 250 VAC, 60 Hz。在高周轉率下，可降至10A

安裝方向隔膜在垂直位置

設置點調節 在外殼內的壓力開關上螺絲型，通過外殼上的孔可進入。設定值調節必須在儀器斷電的情況下進行。按照說明和安全警告打開蓋子

防護等級 IP66

外殼材質 鋁

表面環氧涂層質地RAL7015

過程連接 1/8" NPT內螺紋黃銅（可選不銹鋼）

電氣連接兩個1/2" NPT內螺紋。電纜壓蓋不包括在內

重量 4.8 kg（10.5 lb）

ATEX認證 EPT 19 ATEX 3192 X

機構認證 ATEX 兼容：CE 0477 EX II 2G Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) II 2D Ex tb IIIC T75 °C Db IECEx 兼容： Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) Ex tb IIIC T75°C Db

選項配件

產品大圖

型號列表

訂貨選型

選型表
示例	AT	-101NA	-1910	-00	-B	1	VS0	12	AT-101NA-1910-00-B1VS012
外殼	AT								ATEX/IECEx approved enclosure
外殼材質		101NA							鋁質外殼
系列			1910						1910 系列差壓開關
量程				00 0 1 5 10 20					0.07-0.15 in w.c.（17.5-37 Pa） 0.15-0.55 in w.c.（37.5-137 Pa） 0.40-1.6 in w.c.（100-398 Pa） 1.4-5.5 in w.c.（348.5-1368 Pa） 3.0-11.75 in w.c.（747-2924 Pa） 4.0-20.0 in w.c.（996-4977 Pa）
蓋子					B				不透明蓋
端口/閥材質						1 2			黃銅不銹鋼
端口/閥配置							VS0 VL0		STD 端口/無閥 LD 端口/無閥
出線孔								12	1/2? NPT ANSI/ASME B1.20.1
