尺寸小，價格低，1.4到20英寸水柱范圍
Reliable and convenient, the 1996-5 and 1996-20 Gas Pressure Switches serve as a compact, low cost switch for gas fired furnaces and equipment. Pressure ranges for both models are ideal for high or low gas pressure interlock. Visible set point and on-off indicators add convenience in servicing. Use either NO or NC contacts on SPDT switch. Bottom connection has both 1/8" female and 1/4" male threads for pipe nipple or coupling. Top connection vents diaphragm chamber to outside or to furnace combustion chamber. Mount switch with diaphragm in a horizontal position and gas pressure connection at bottom. Used with natural, manufactured or LP gas. Also see Model 1950G.
應用及案例
? Gas furnaces
? Natural, manufactured or LP gas applications
產品特色
? Visible set point and on-off indicator simplifies operation and trouble shooting
? Compact size and low cost make it ideal for gas fired or gas equipment OEM applications

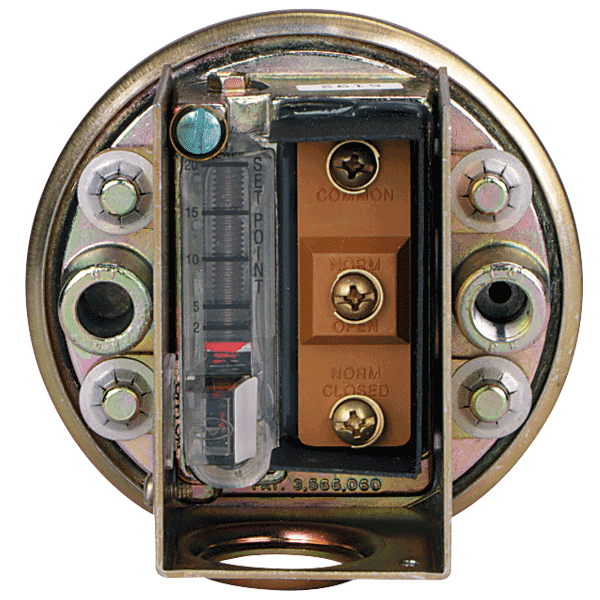

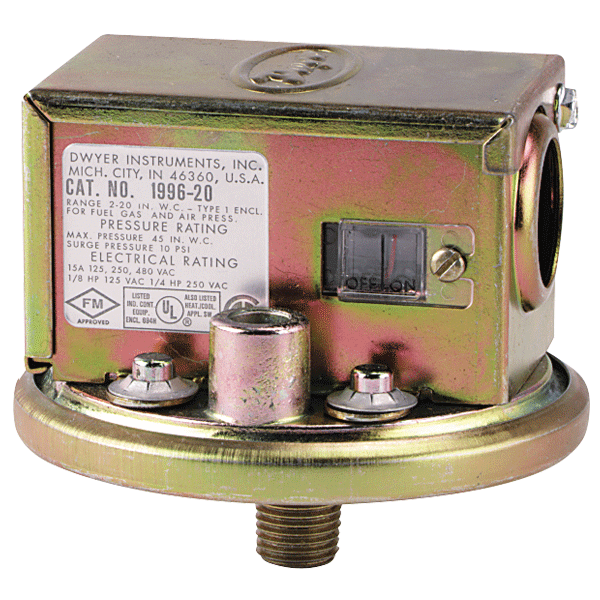

1996-20型氣體-空氣壓力開關。連接、尺寸和可視開-關指示器如圖所示。 注意設定點調整窗口。要調整開關設定點，轉動上方的螺絲直到紅棒到達所需設定點。完整說明隨產品提供。
可靠而方便
1996-20型和1996-5型氣體壓力開關是一種適用于氣體燃燒爐和設備的小體積、低價位開關。寬達2"～20"的壓力范圍適用于高/低氣體壓力聯鎖。可視設定點和開-關指示器為開關的工作增添了方便。使用SPDT開關常開或常閉觸點。底部連接包括配合管道接頭或耦合器的1/8"陰螺紋和1/4"陽螺紋連接。頂部連接使膜片室同外界或鍋爐的燃燒室相通。這種壓力開關可用于天燃氣體、人造氣體或LP氣體。
物理數據
溫度范圍：32°F (-30°F干氣體或空氣)～110°F
最大壓力波動：10 Psig
額定壓力：45 英寸水柱
壓力連接：1/8" 陰螺紋NPT或1/4" 陽螺紋NPT
通風孔連接：1/8" NPT
電氣額定值：15 Amps, 120-480 Volts, 60 Hz, A.C. 阻性1/8 H.P. @ 125 Volts, 1/4 H.P. @ 250 Volts, 60 Hz. A.C.
導線連接：3螺絲型，通用，常型和常閉
設定點調整：螺絲型，帶可視指示，在封裝內。
開-關指示器：位于封裝外的窗口內。一眼即可看出壓力是否在設定點之上。
外殼：鑄鋁外殼，帶防腐化學涂層。鍍鋅鋼標志。
膜片：模制丁腈橡膠
校準彈簧：不銹鋼
重量：1 Lb. 2 Ozs.
