監測壓差、空氣流速和體積流量

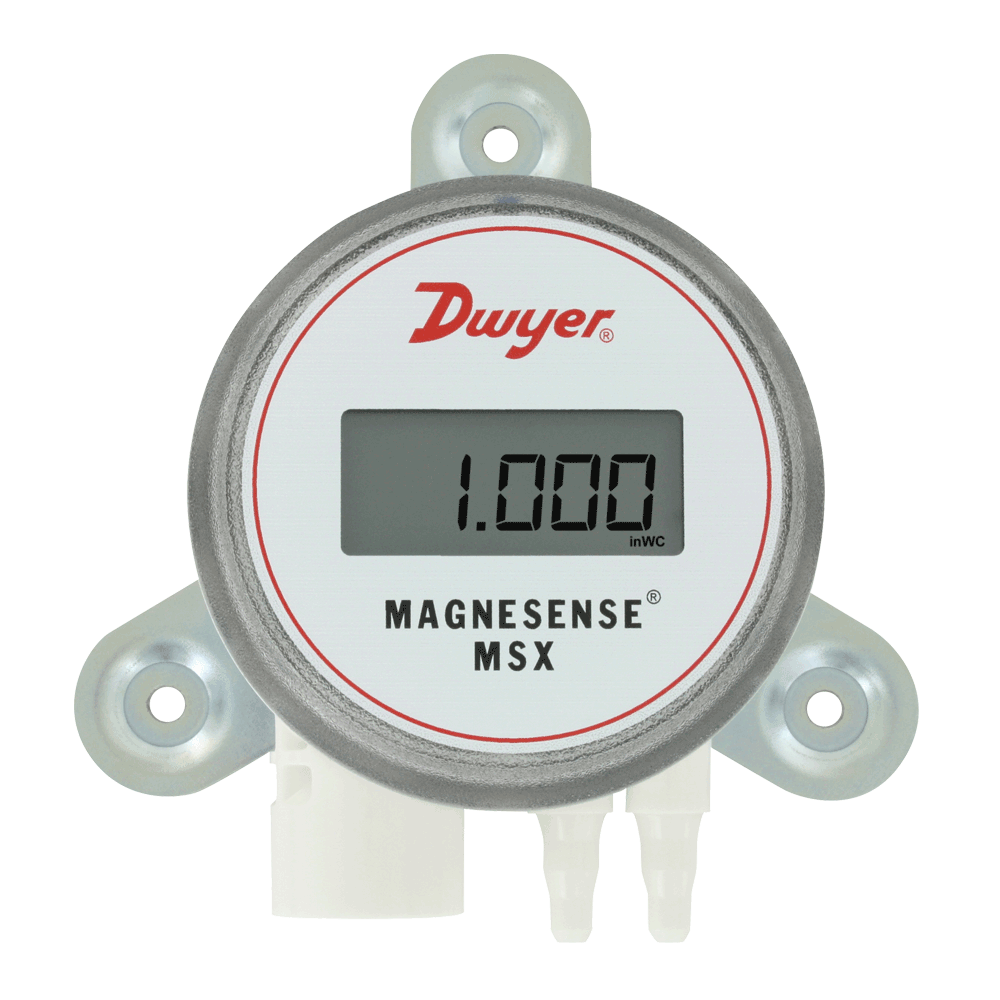

MSX系列 Magnesense?差壓變送器結合了原MS2系列Magnesense?II變送器的穩定性和多功能性，適用于建筑控制應用。MSX簡化了訂購過程以提供所需的配置，從而減少了產品安裝時間。量程可用Pa、毫米水柱和英寸水柱表示。所有壓力范圍可配置為單向或雙向模式，總共提供32個范圍。MSX變送器可提供線性壓力輸出或線性速度輸出，并從變送器中提取平方根。為了擴大計算流量的平方根能力，還增加了其他參數。雙電壓和毫安輸出信號可用于提供控制和設備輸出信號驗證。
應用及案例
· 空氣處理裝置中的過濾器監控
· 制藥/半導體潔凈室的建筑壓力
· 商業建筑中的管道靜壓
· VAV系統中的風速/流量
產品特色
· 可旋轉180°顯示屏，便于閱讀
· 可選無工具接線盒，方便快捷接線
· UL94 V-0和阻燃等級，為各種應用增加安全性
介 質 空氣和不可燃的兼容氣體
材 質 請咨詢我們
精 度 ±1% FSO
穩 定 性 ±1% FSO / 年
溫度范圍 -20 ~ 70 ℃（-4 ~ 158 °F）
壓力限制 量程0和1：最大操作壓力為3.6 psi，爆裂壓力為6 psi；
量程2和3：最大工作壓力為6 psi，爆裂壓力為6 psi
電源要求 10 - 36 VDC（2線），17 - 36 VDC或隔離的21.6 - 33 VAC（3線）
輸出信號 4 - 20 mA（2線）；0 - 10 V或0 - 5 V（3線）
響應時間 瞬時（默認）或3秒（可選）
零點和量程調整 數字按鈕
回路電阻 電流輸出：0 - 1250 Ω（最大）；
電壓輸出：最小負載1 KΩ
電流消耗 最大持續21 mA
電氣連接 4線可移除的歐式端子排，用于導線16 - 26 AWG
進線方式 1/2" NPS螺紋
顯 示 4位LCD顯示屏（可選項）
過程連接 1 / 8 "，3 / 16 "，1 / 4 "，5 mm和6 mm內徑軟管
外殼防護等級 NEMA 4X（IP66），UL 2043（阻燃型），UL94 V-0
安裝方向 壓力傳感器測量不受方向影響
重 量 230 g（8.0 盎司）
機構認證 CE
配件 | |
型號 | 描述 |
A-480 A-481 A-MSX-LCD | 塑料靜壓頭 安裝工具套件，包括2個塑料靜壓頭和2.1米（ 7英尺 ）的PVC管 MSX系列可替換顯示屏 |
選項 | ||||
量程 | in w.c. | Pascal低 | Pascal高 | mm w.c. |
量程代碼0 | 0.1 0.15 0.25 0.5* | 25 30 40 50 | 60 75 100 125* | 2.5 5 10 12* |
量程代碼1 | 0.1 0.25 0.5 1* | 25 40 50 60 | 100 150 160 250* | 2.5 5 10 25* |
量程代碼2 | 1 2 3 5* | 250 300 400 500 | 600 750 1000 1250* | 25 50 100 125* |
量程代碼3 | 10 15 25 28* | 1000 1500 2000 2500 | 3000 4000 5000 7000* | 250 350 500 700* |
*是指每個量程代碼下的正滿量程輸出值。 | ||||
型號表 | |||||||
舉例 | MSX | -W | 1 | 3 | -IN | -LCD | MSX-W13-IN-LCD |
系列號 | MSX | Magnesense?差壓變送器 | |||||

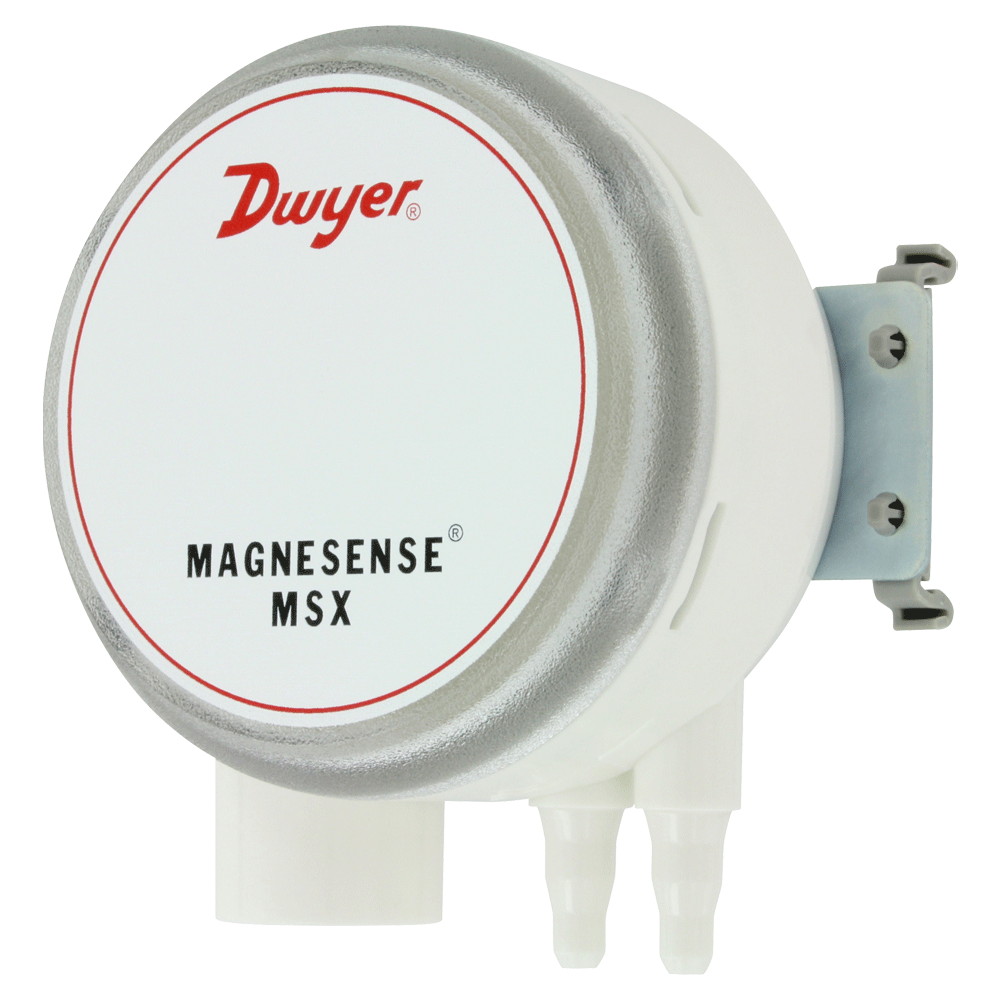

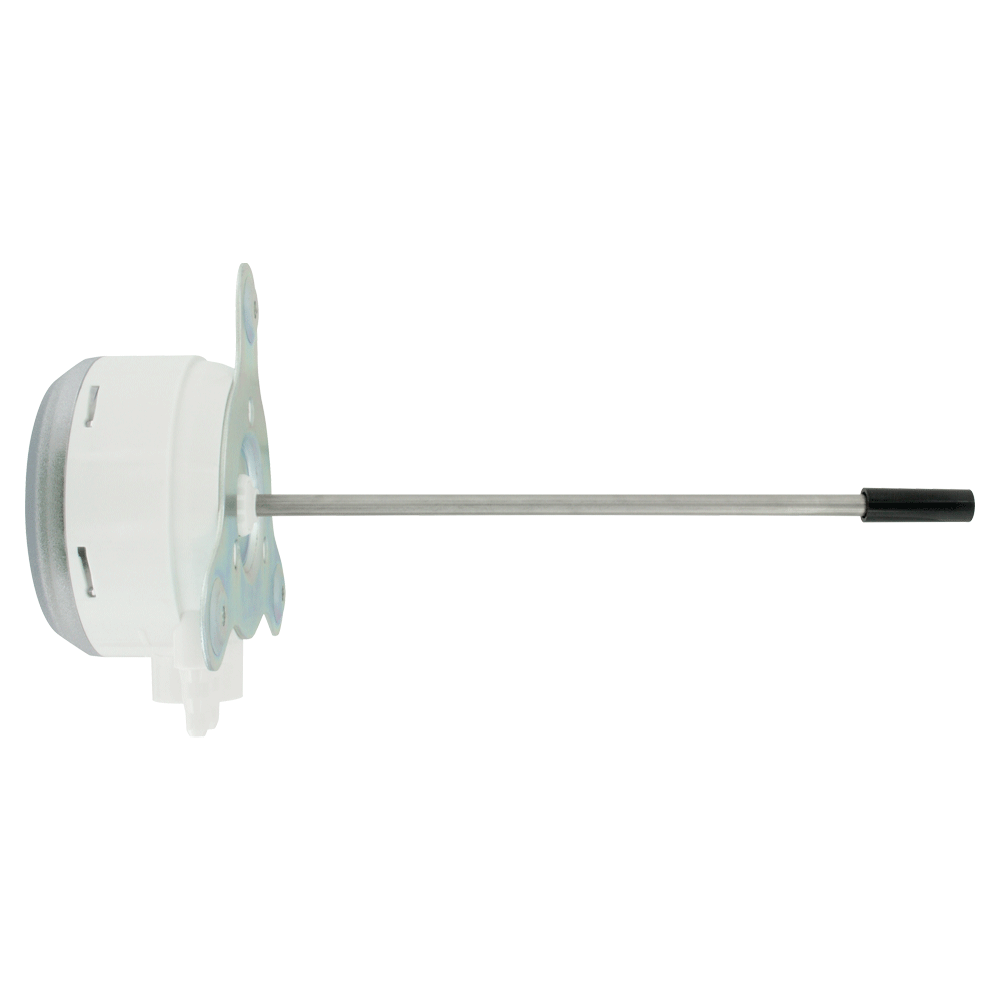

安裝方式 | W U N | 墻裝式 通用安裝式（ 墻裝或風管安裝 ） DIN導軌安裝式 | |||||
量程方式 | 1 2 | 單向量程 正負組合量程 | |||||
范圍 | 0 1 2 3 | 0.5 in w.c. , 125 Pa, 12.5 mm w.c. 1 in w.c. , 250 Pa, 25 mm w.c. 5 in w.c. , 1250 Pa, 125 mm w.c. 28 in w.c. , 7000 Pa, 700 mm w.c. | |||||
壓力單位 | IN PA MM | 英寸水柱 Pa 毫米水柱 | |||||
選項 | A-481
FC FP GLD LCD NIST STX TT WO | 安裝套件：包括2只塑料靜壓取壓頭和一根7英尺（ 2.1米 ）PVC軟管 工廠校準證書 帶寶塔接頭的過濾配件 液密電纜密封套配件 液晶顯示屏 NIST可追溯的校準證書 2個塑料靜壓取壓頭 無工具接線盒 為增加液晶顯示器預留的開窗前蓋 | |||||
