Cost Effective Air Flow Station for Ducts up to 60
AFG系列流柵是一個出色的簡單而準確的成本效益替代其他管道安裝壓力傳感器。一旦安裝并連接到合適的測量儀器上，該設備將提供數年無故障的空氣和氣體流量監測。安裝AFG流柵是快速和容易的，AFG以套件形式提供，允許車間和現場安裝到廣泛的方和圓形管道，大約60英寸。
AFG流柵是一種用于傳輸連續壓差信號的基本壓力傳感裝置。當這個輸出連接到一個合適的測量儀器(例如，壓力計，壓力傳感器等)，它可以用來確定風速和體積流量。
AFG流網格是如何工作的

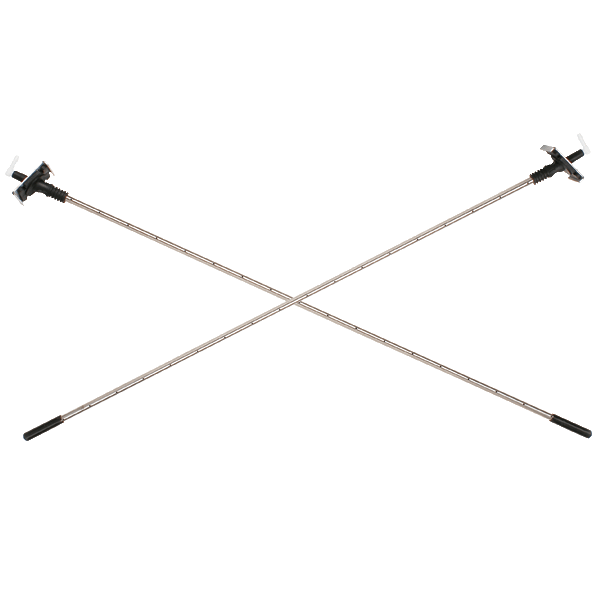

AFG流柵由對角安裝在方形或矩形管道上或直徑安裝在圓形管道上的兩根管道組成。管子上鉆了一系列等間距的孔。
其中一根管子上的孔直接面向上游，感知總壓力，而另一根管子上的兩對孔也面向前方，但夾角為79度，感知靜壓。總靜壓和(次)靜壓沿管道長度取平均值，并在管道壁外的連接處提供壓力信號。這些連接器之間的壓差構成了輸出信號。
應用及案例
? To display differential pressure, velocity or volume flow using a micro manometer, gage, or transmitter
? To give a warning of over or under flow rate using a pressure switch
? To control air supply in a system by connecting the grid to a pressure transmitter with an electrical output which can be used to feed into a control system
? To display differential pressure on a simple fluid manometer to give visual indication of changes in volume flow rate in the duct
產品特色
? Kit complete with 2 probes and installation hardware
? Trimmable length for any duct size up to 60"
? Alternative to costly air flow stations
