3%或5%精度，可選BACnet通訊協議

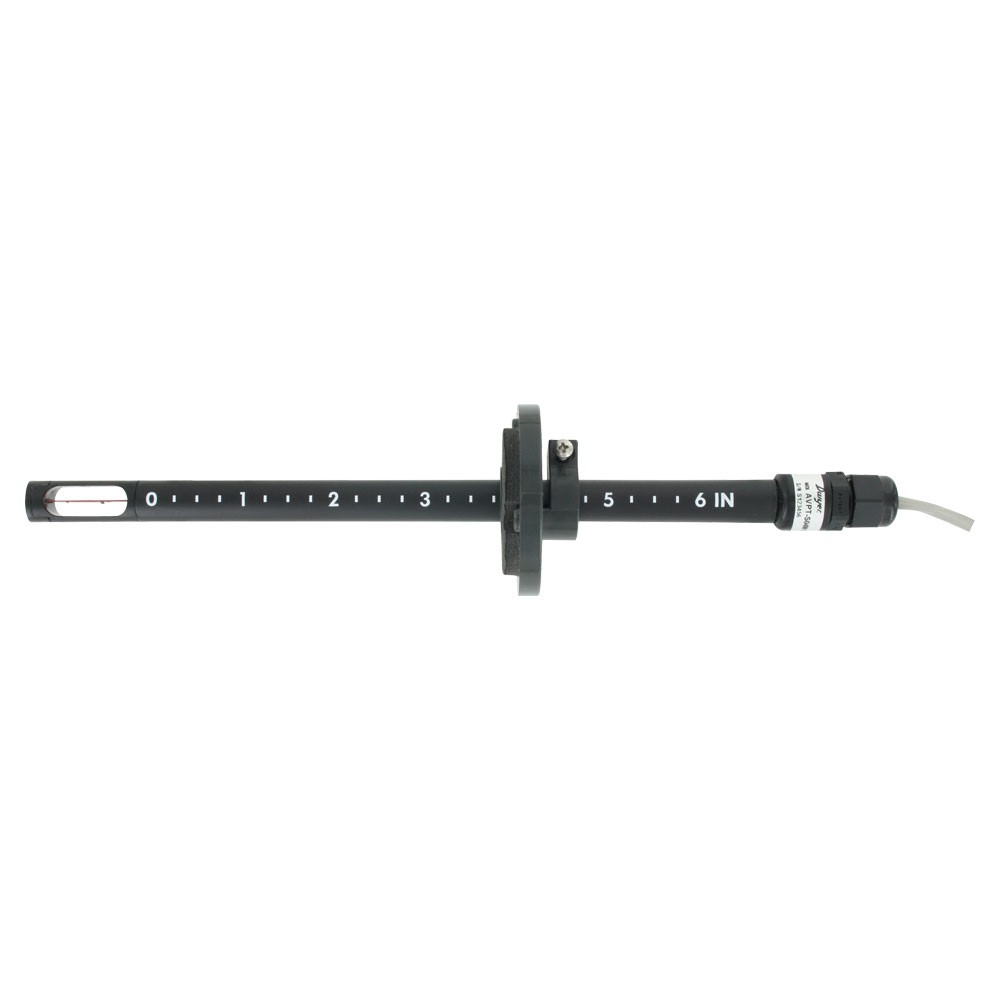

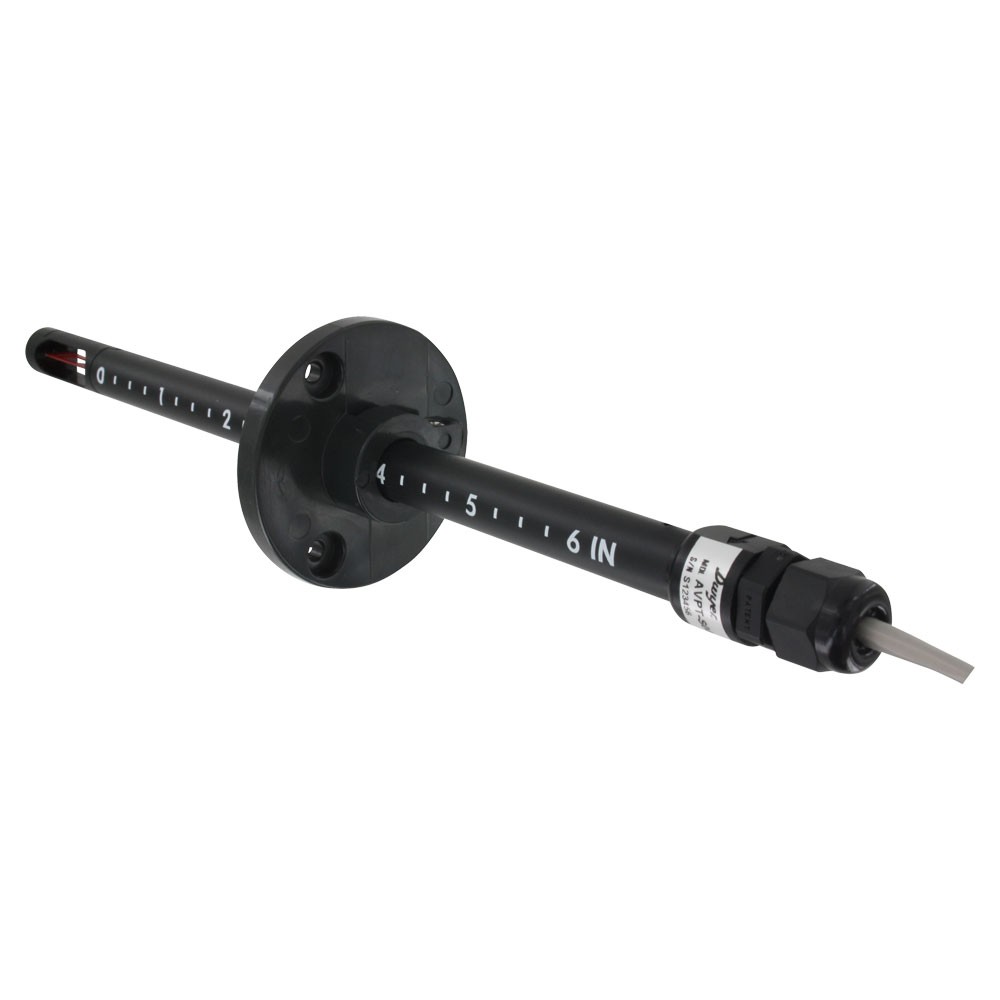

AVPT系列筆式風速變送器系列采用熱式風速測量技術，用于高精度和穩定的風速測量，有英制和公制單位。AVPT系列可以配置為電壓輸出或BACnet MS/TP通信，向各種監視設備提供通用輸入。可選擇固定長度為20或78英寸電纜接線，或帶5針M12接頭的24英寸電纜。探頭長度為6或12英寸。產品隨附可調整插入深度的安裝法蘭。
可提供3%或5%的精度，用于不同的應用場合，可選的BACnet MS/TP通信協議可以菊花鏈方式連接各種測量設備。
應用及案例
? VAV系統
? 樓宇風管
產品特色
? 傳感原件采用工程保形圖層，以確保產品使用壽命和長期耐用
? 不同探頭長度，便于安裝
? 溫度低于冰點應用時也能保證功能正常
介 質 清潔空氣
量 程 1000，2000，3000 或4000 FPM（5，10，15， or 20 m/s）；和具體型號對應
精 度 標準：±（5%讀數 + 40 FPM）；
高精度：±（3%讀數 + 40 FPM）；和具體型號對應
電 源 24 VAC / VDC±20%
電流消耗 < 50 mA
輸 出 模擬信號：0 -10 V（0 - 5 V可配置）
BACnet MS/TP 訂購時可選
支持的波特率 9600，19200，38400，57600，76800和115200
電壓輸出負載電阻 最小10 KΩ（交流電源為10 V輸出）；
再所有其它條件下，最小值為1 KΩ
電氣連接 電纜：帶有22 AWG導線的阻燃電纜

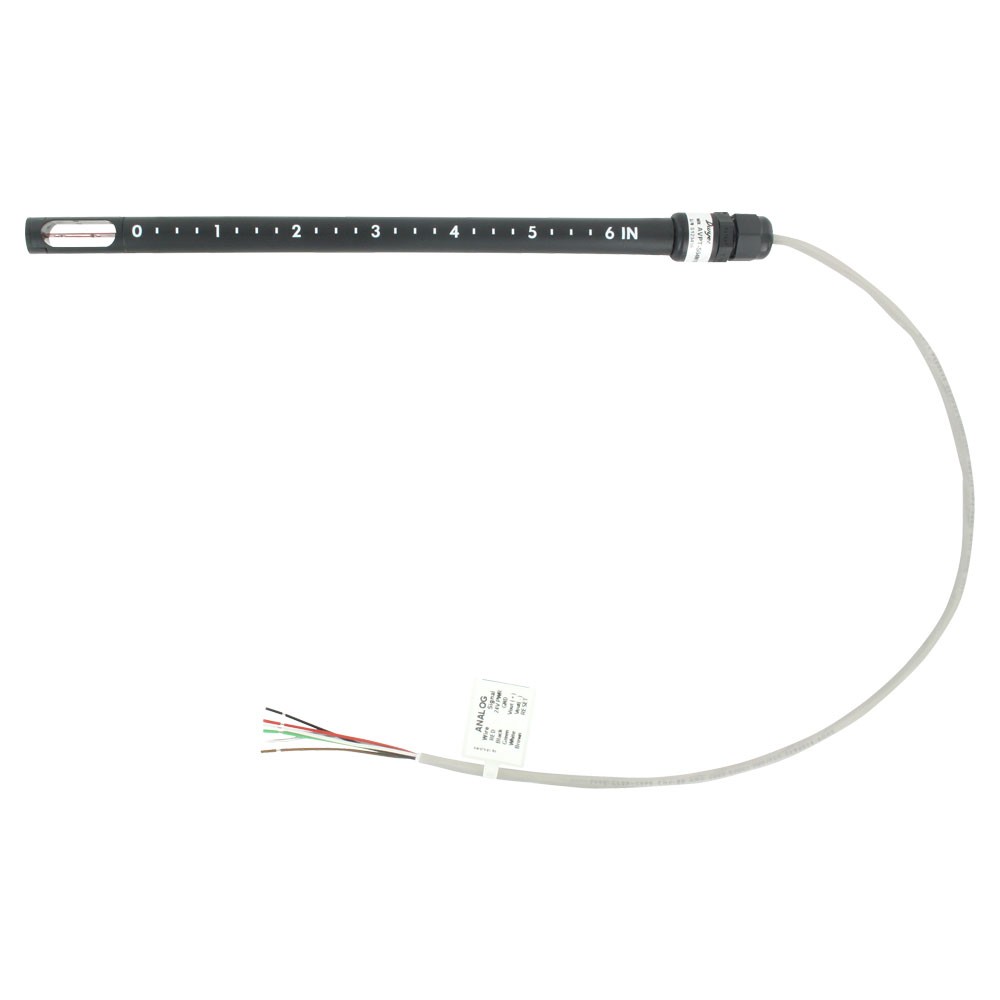

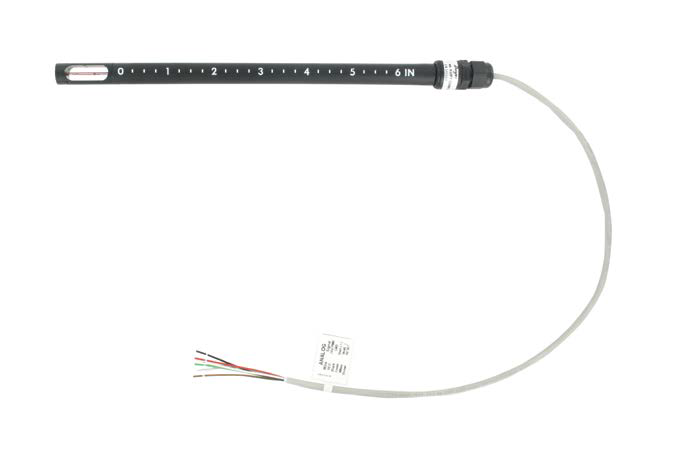

5芯電纜 0.5 m（20"）或2 m（78"）

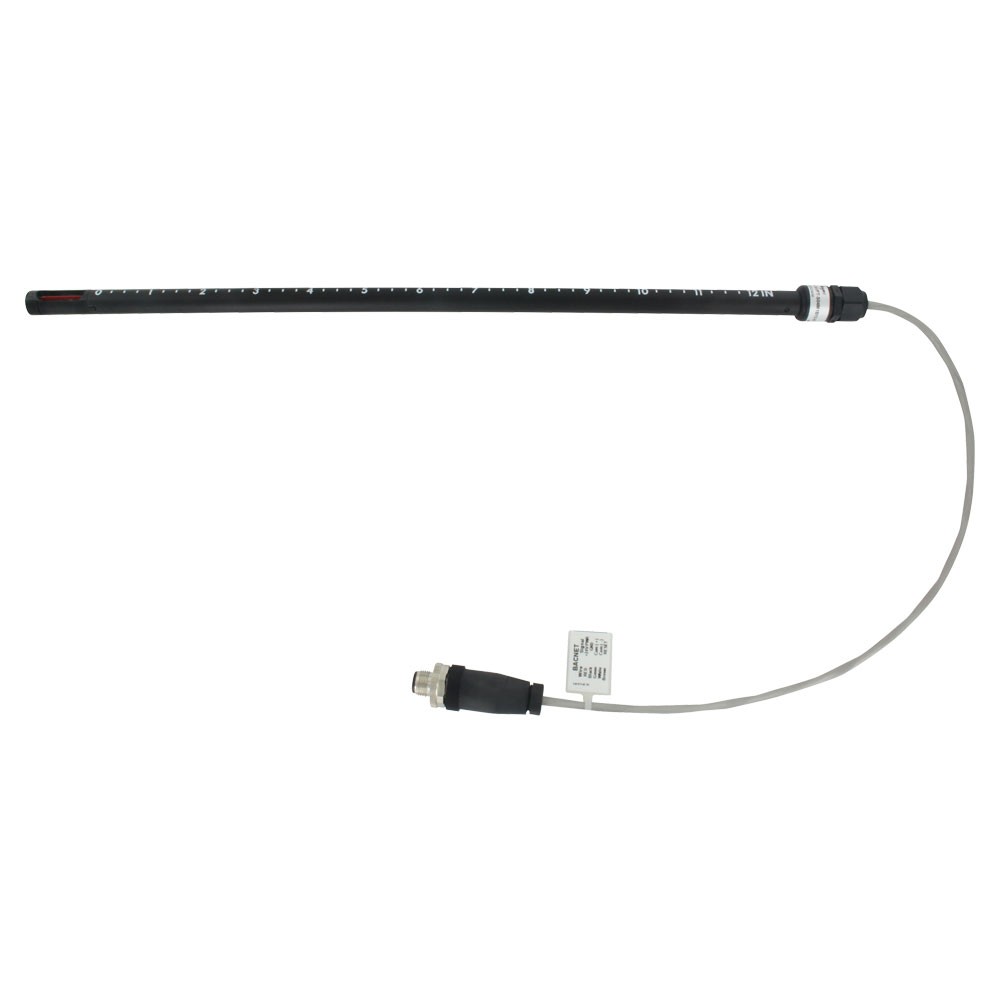

5針M - 12 0.6 m（24英寸）；和具體型號對應
響應時間（90 %） 4 s，平均值
工作溫度極限 -20 ~ 60 ℃（-4 ~ 140 °F）
儲存溫度限制 -40 ~ 60 ℃（-40 ~ 140 °F）
探頭長度 6"或12"；和具體型號對應
外殼防護 NEMA 3
安裝方向 流動方向必須與傳感器剪短平行；
有關詳細信息，請參見安裝說明
重 量 40 g（1.4盎司）；基于M12連接，探頭長度為12"
機構認證 CE，RCM，BTL，UL阻燃等級（經UL測試）
型號表 | |||||||||
舉例 | AVPT | -S | 3 | C1 | A | 6 | -127 | -FC | AVPT - S 03 C1 A 06 - 127 - FC |
系列號 | AVPT | 筆式風速變送器 | |||||||
精度 | S | 標準： ±（5%讀數 + 40 FPM） | |||||||
H | 高精度：±（3%讀數 + 40 FPM） | ||||||||
風速量程 | 1 | 1000 FPM | |||||||
2 | 2000 FPM | ||||||||
3 | 3000 FPM | ||||||||
4 | 4000 FPM | ||||||||
5 | 5 m/s | ||||||||
10 | 10 m/s | ||||||||
15 | 15 m/s | ||||||||
20 | 20 m/s | ||||||||
電氣連接 | C1 | 電纜長度 0.5 m（20"） | |||||||
C2 | 電纜長度 2 m（78"） | ||||||||
M1 | M12接頭，長度0.6 m （24"） | ||||||||
輸出方式 | A | 模擬信號 0 - 5 V 和 0 - 10 V | |||||||
B | BACnet MS/TP | ||||||||
探頭長度 | 6 | 6" | |||||||
12 | 12" | ||||||||
BACnet地址 | 127 | 000-127整數用于BACnet輸出 | |||||||
選項 | FC | 工廠校準證書 | |||||||
NIST | NIST溯源證書 | ||||||||
型號表 | |
舉例 | AVPT |
SCD-PS | 100 - 240 VAC / VDC轉24 VDC轉換電源 |
A-AVUL-MTG | 可替換安裝法蘭 |
A-AVUL-QFG | 快裝電纜密封接頭用于風管外部安裝 |
