Dwyer 墻裝式濕度/溫度/露點變送器 RHP-E/N系列

可選LCD顯示，傳感器可更換

RHP-E/N系列墻裝式濕度/溫度/露點變送器是市場上最通用的房間變送器。這種風格的外殼很好地提供了空氣流過傳感器，以提高測量精度。濕度和露點是用電容性聚合物傳感器測量的。濕度和露點可以有電流或電壓輸出，而可選的溫度輸出可以是電流、電壓、RTD或熱敏電阻。對于溫度輸出電流或電壓的模型，溫度范圍為現場可選。

應用及案例

? 空氣節能器

? 房間舒適度監控

? 溫室監控

產品特色技術指標選項配件安裝手冊機構認證產品詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

? 可現場選擇相對濕度或露點輸出

? 通用模擬輸出

? 自帶或選LCD顯示工具選項

? 兩種外殼設計-符合北美和歐洲美學

技術指標

濕度范圍 0 ~ 100% RH

溫度范圍 -40 ~ 140°F(-40 ~ 60 ℃)熱敏電阻和RTD傳感器；-20 ~ 140°F(-28.9 ~ 60 ℃)的固態帶隙的溫度傳感器

露點溫度范圍 -20 ~ 140°F(-28.9 ~ 60 ℃)；

0 ~100°F(-17.8 ~ 37.8 ℃)；

40 ~ 90°F(4.4 ~ 32.3 ℃)；

-4 ~ 140°F(-20 ~ 60 ℃)；可現場選擇范圍

準 確性模型RHP-2XXX±2%10 - 90% RH @ 25 ℃；

模型RHP-3XXX±3% 20 - 80% RH @ 25 ℃；

模型RHP-5XXX±5% 20 - 80% RH @25 ℃；

熱敏電阻溫度傳感器：±0.36°F @ 77°F(±0.2 ℃ @ 25 ℃)；

RTD溫度傳感器：DIN B；±0.54°F @ 32°F(±0.3 ℃ @ 0 ℃)；

固態帶隙溫度傳感器:±0.9°F @ 77°F(±0.3 ℃ @ 25 ℃)

磁滯 ±0.8%

可重復性 ±0.1%的典型

溫度范圍操作：-40 ~ 140°F(-40 ~ 60 ℃)；存儲：-40 ~176°F(-40 ~ 80 ℃)

補償溫度范圍 -4 ~140°F(-20 ~ 60 ℃)

4- 20 mA回路動力輸出功率要求：10 - 35 VDC；

輸出信號：4到20 mA， 2個濕度/固態溫度傳感器模型的通道(循環驅動RH)；

開關可選擇的RH /露點。開關可選正常或反向輸出。

0-5/10V輸出電源要求：15 - 35 VDC或15 - 29 VAC；

輸出負載: 5 mA 最大，2個濕度/固態溫度傳感器模型通道開關可選擇0 -10 V/2-10 V或0 -5 V/1-5 V輸出，開關可選擇的RH /露點.開關可選正常或反向輸出

固態帶隙溫度

傳感器輸出范圍開關可選，-20 ~ 140°F(-28.9 ~ 60 ℃)；

0 ~ 100°F(-17.8 ~ 37.8 ℃)；

40 ~ 90°F(4.4 ~ 32.3 ℃)；

-4 ~140°F(-20 ~ 60 ℃)

響應時間 8秒

電氣連接螺旋接線盒

漂移 < 0.25% RH /年

RH傳感器電容聚合物

外殼材料白色聚碳酸酯(歐洲風格); 暖灰色的聚碳酸酯(北美風格)

外殼防護 IP20

顯示可選LCD；開關選擇% RH或露點，°F / ℃

顯示分辨率 RH：1%；

溫度：0.1°F(0.1℃)；

露點：1°F(1 ℃)

重量 4.4 oz (125 g)

選項配件

配件
型號	描述

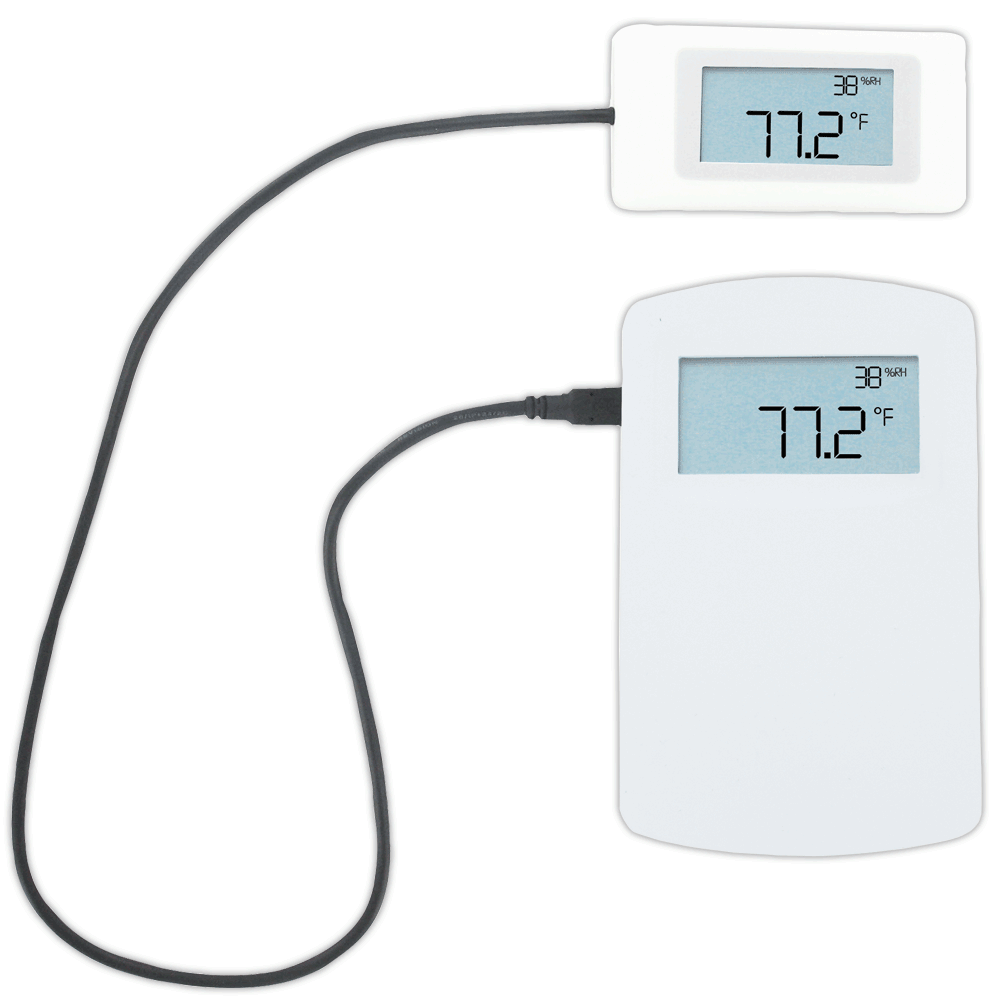

A-449	分體LCD顯示器，可分體指示DWYER墻裝式變送器的信號，用于驗證或認證
SCD-PS	100-240VAC/VDC到24VDC電源

安裝手冊

Instruction Manual.pdf

Product Data Sheet.pdf

機構認證

CE Approval.pdf

產品詳圖

產品大圖

型號列表

型號表
例如	RHP	-3	N	4	A	-LCD	RHP-3N4A-LCD
系列	RHP						溫度/濕度/露點變送器
精度		2					2% 精度
		3					3% 精度
		5					5% 精度

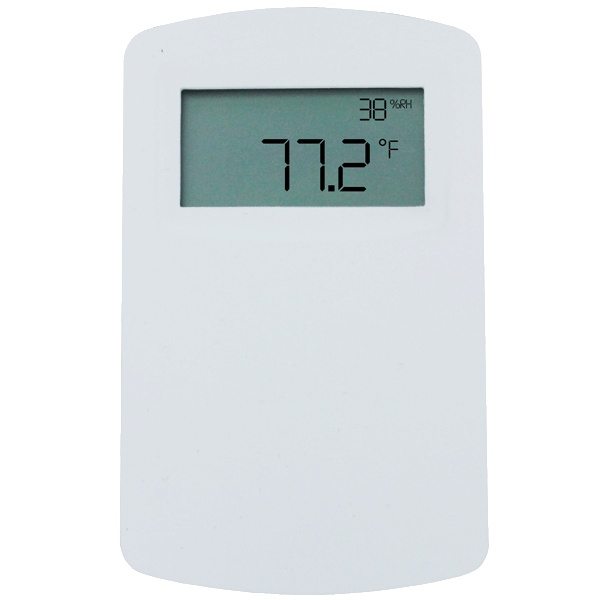

外殼			E				歐洲型墻裝式

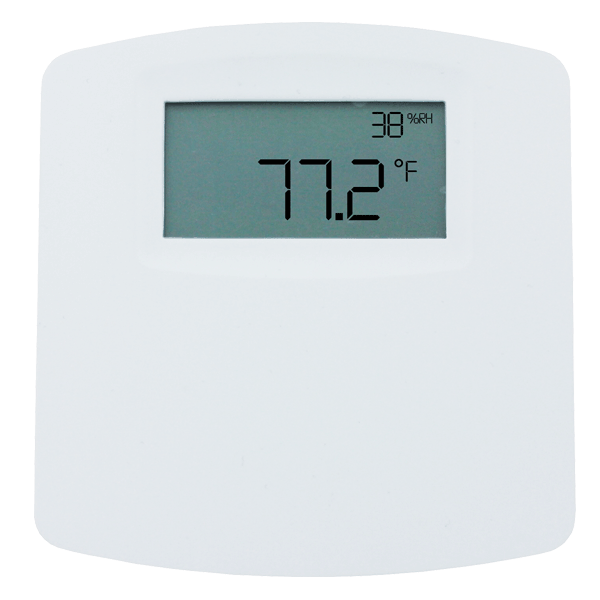

			N				北美型墻裝式
濕度輸出				4			4 - 20 mA/0 - 10 V/0 - 5 VDC
溫度傳感器					0		無
					4		4 - 20 mA/0 - 10 VDC/0 - 5 VDC
					A		10K @ 25°C 熱敏電阻 III 型
					B		10K @ 25°C 熱敏電阻 II 型
					C		3K @ 25°C 熱敏電阻
					D		100 Ω RTD DIN 385
					E		1K Ω RTD DIN 385
					F		20K Ω @ 25°C 熱敏電阻
選項						LCD	LCD顯示
						NIST	NIST可溯源校準證書

訂貨選型

宣傳彩頁

中文版-DWYER RHP-E/N系列20V1.pdf

英文版-DWYER RHP-E/N系列.pdf
