Dwyer 微差壓變送器 MS2系列

監測風壓，風速，風量，BACnet/Modbus?通訊協議

MS2系列Magnesense? II差壓變送器結合了技術成熟的壓電技術和第一代MS系列的多功能性，還拓展了其它功能，可減少安裝時間并簡化訂購。和第一代MS系列一樣，第二代變送器可用作差壓線性輸出，或變送器內帶的開方功能得到風速的線性輸出。拓展到風量測量的能力。

應用及案例

● 空氣處理機組中的過濾器監控

● 制藥半導體潔凈室中的室內壓力

● 商業建筑中的管道靜壓

● VAV系統中的空氣流速/流量

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

● 現場可選量程范圍和輸出信號可減少庫存和錯訂的可能性

● BACnet? or Modbus?串行通信采用菊花鏈連接變送器，可來降低布線成本

● 可現場升級為帶顯示或者采用分體顯示器，可節省前期材料成本，并可現場隨時查看測量結果

技術指標

兼容的波特率 9600, 19200, 38400, 57600, 76800, 115200.

數據尺寸 8

奇偶校驗 無

停止位 1

適用介質 空氣和不可燃兼容氣體

材質 咨詢我們

精度當量程為 0.15 in w.c. （40 Pa），0.25 in w.c. （50 Pa），0.5 in w.c. （125 Pa），2 in w.c. （500 Pa），3 in w.c.（750 Pa），5 in w.c.（1250 Pa），10 in w.c.（2 kPa），15 in w.c.（3 kPa），25 in w.c.（5 kPa），28 in w.c.（6.975 kPa），精度為±1% FS

當量程為 0.1 in w.c.（25 Pa），1 in w.c.（250 Pa），以及所有的正負組合量程精度為±2% FS

穩 定性 ±1% / 年 FSO

溫度限制 0 ~ 150°F（-18 ~ 66°C）

壓力限制最大工作壓力1 psi；爆裂壓力10 psi

電源要求 10 ~ 35 VDC（2線），17 ~ 36 VDC或隔離的21.6 ~ 33 VAC（3線）

輸出信號 4 ~ 20 mA（2線），0 ~ 5 VDC，0 ~ 10 VDC（3線）

響應時間可調：0.5 ~ 15 s時間常數。95%的響應時間為1.5 ~ 45 s

零點和量程調整數字按鍵

回路電阻電流輸出： 0 ~ 1250 Ω 最大

電壓輸出：最小負載電阻1 kΩ

電流消耗最大40 mA

顯示（可選） 5位 LCD

電氣連接 3線歐式可移除接線排，可接線16 ~ 22 AWG

電纜接入 1/2" NPS螺紋

過程連接 3/16"內徑管（5 mm內徑）；最大外徑9 mm

外殼防護 IP66

安裝方向對位置不敏感

重量 8.0 oz（230 g）

機構認證 BTL，CE

選項配件

配件
型號	描述
A-151	電源接頭，用于直徑為5-10 mm的電纜

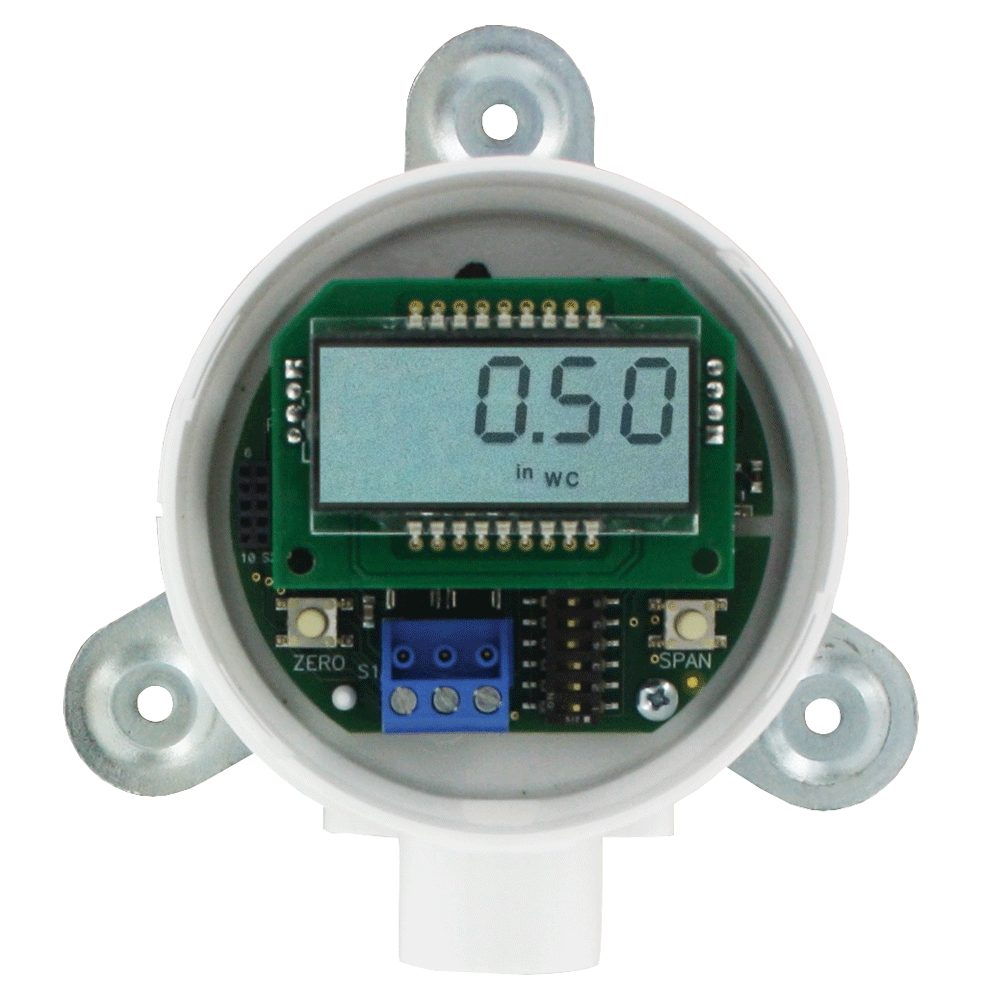

A-MS2-LCD	現場可升級顯示塊

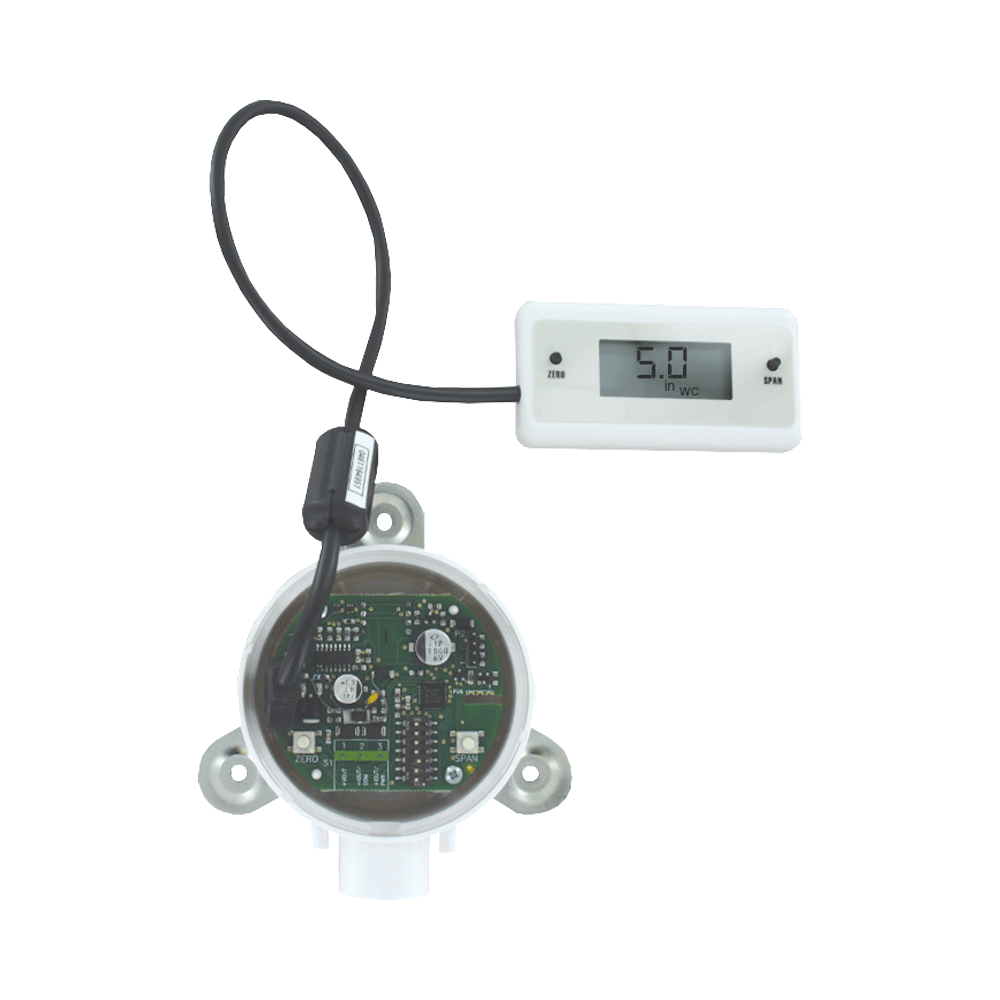

A-435-A	分體顯示塊
A-480	塑料靜壓取壓頭
A-481	安裝工具包；包括2個塑料靜壓取壓頭和7英尺（2.1米）的PVC管
A-489	4"303不銹鋼直式靜壓取壓頭帶法蘭
A-302F-A	4"303不銹鋼靜壓取壓頭帶安裝法蘭；適用于3/16"內徑橡膠或塑料管
SCD-PS	100-240VAC/VDC至24VDC電源

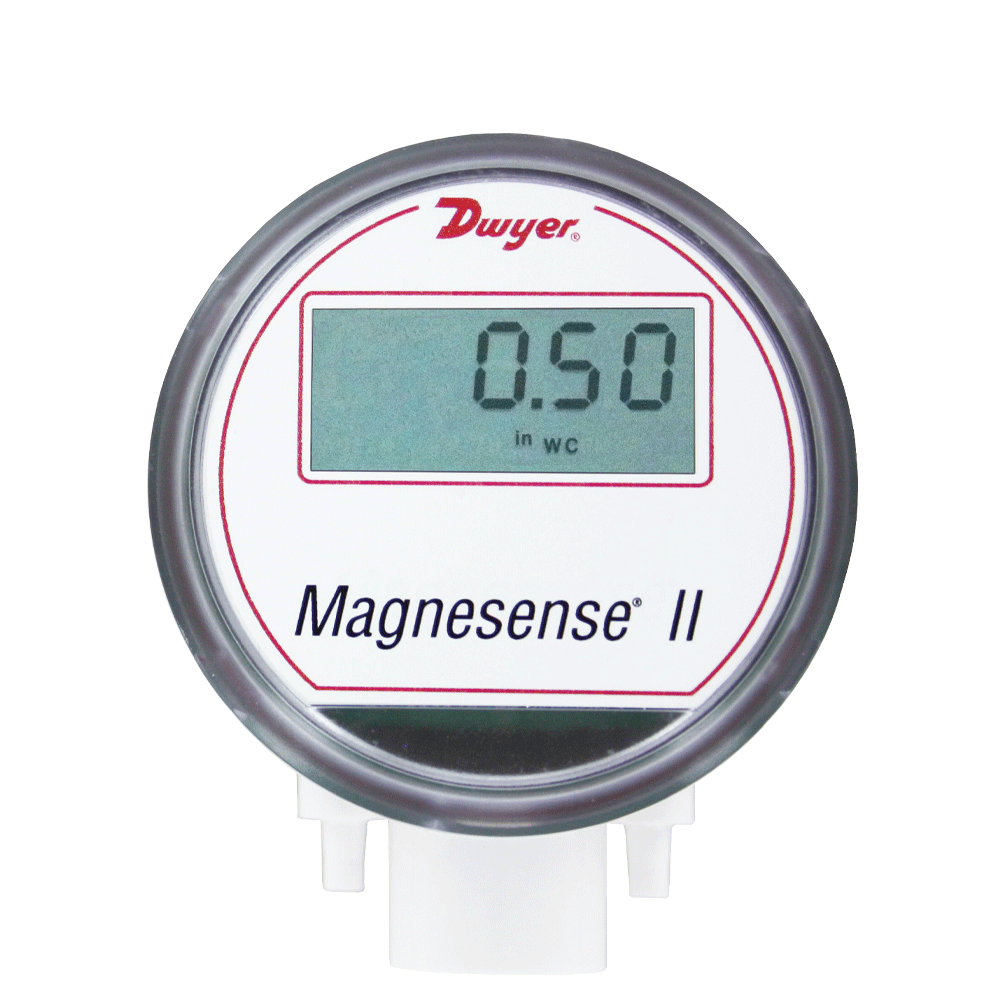

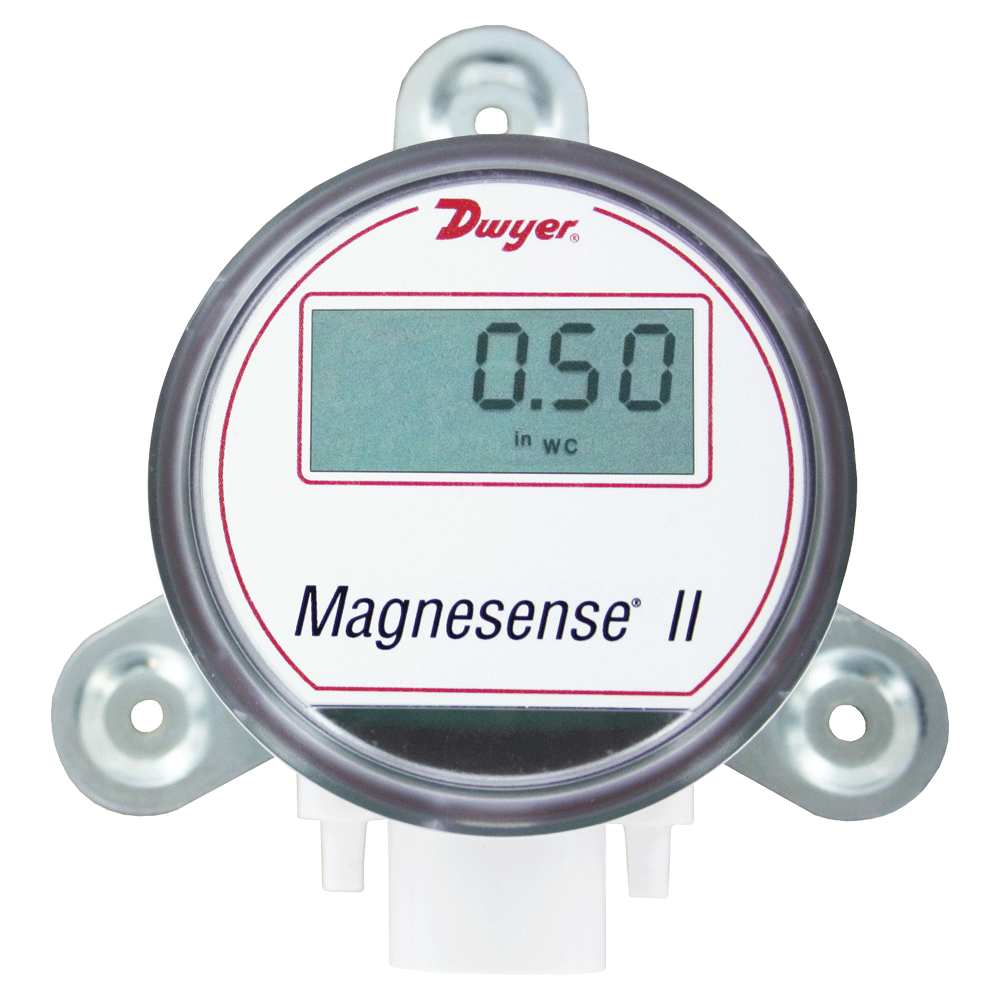

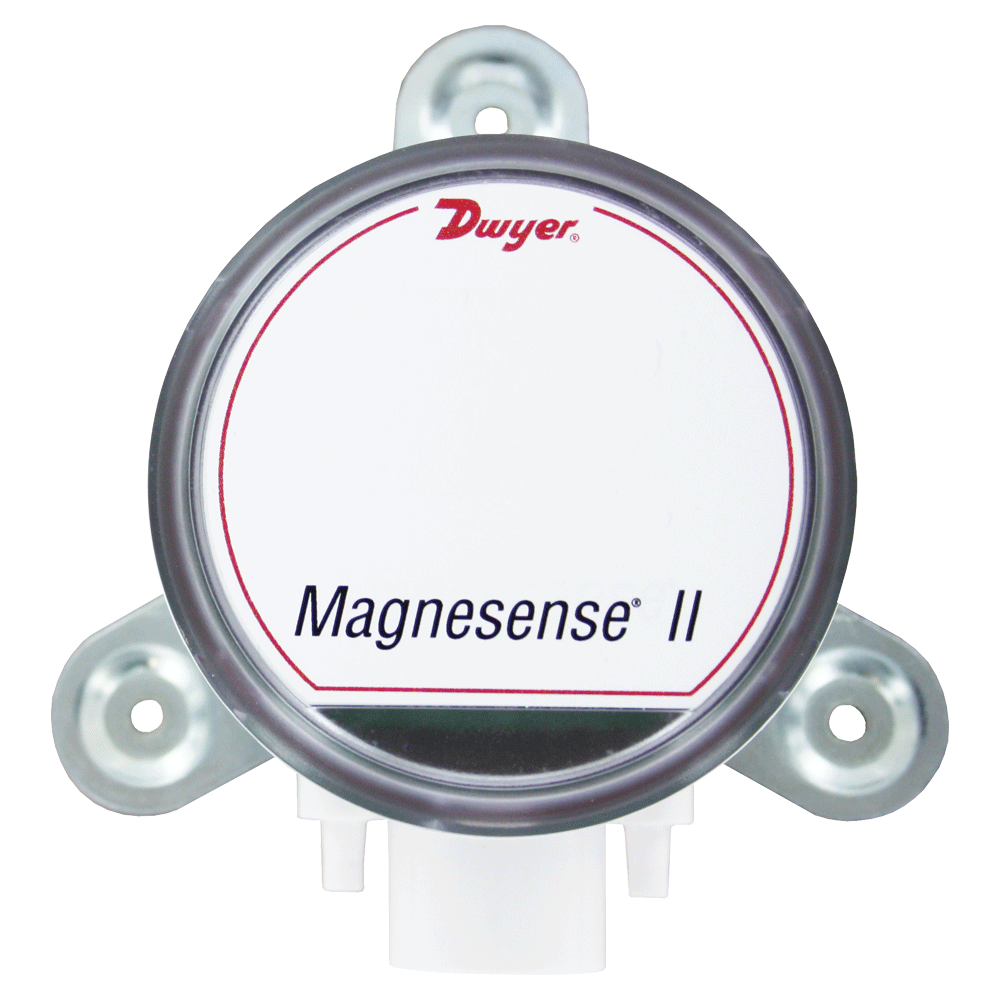

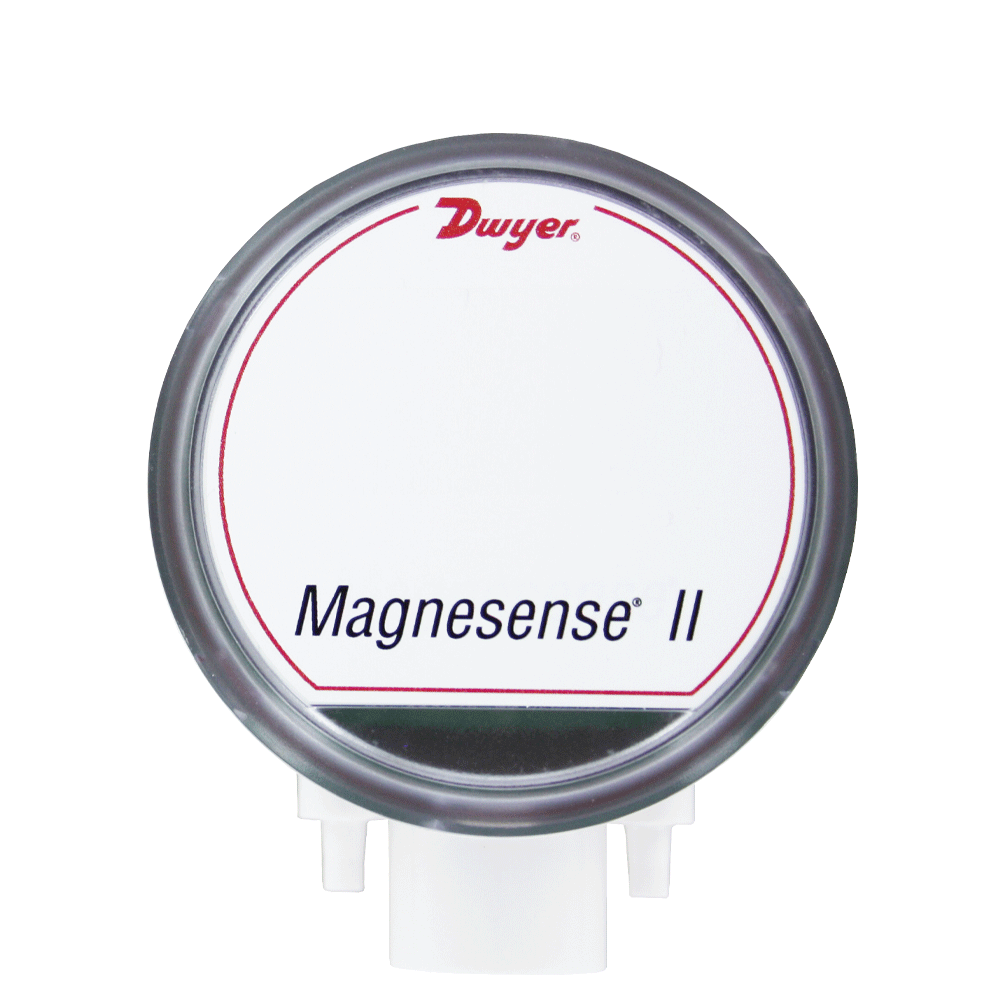

產品大圖

型號列表

型號表
型號	in w.c	Pa	mm w.c	kPa
MS2-W101	0.10, 0.15, 0.25, 0.50	25, 40, 50, 125	2.5, 4, 6, 10	0.025, 0.04, 0.05, 0.125
MS2-W111	±0.10, ±0.15, ±0.25, ±0.50	±25, ±40, ±50, ±125	±2.5, ±4, ±6, ±10	±0.025, ±0.04, ±0.05, ±0.125
MS2-W102	1, 2, 3, 5	250, 500, 750, 1250	25, 50, 75, 125	0.25, 0.5, 0.75, 1.25
MS2-W112	±1, ±2, ±3, ±5	±250, ±500, ±750, ±1250	25, 50, 75, 125	0.25, 0.5, 0.75, 1.25
MS2-W103	10, 15, 25, 28，±10, ±15, ±25, ±28	2500, 3500, 5000, 6975，±2500, ±3500, ±5000, ±6975	250, 350, 500, 697.5，±250, ±350, ±500, ±697.5	2.5, 3.5, 5.0, 6.975，±2.5, ±3.5, ±5.0, ±6.975

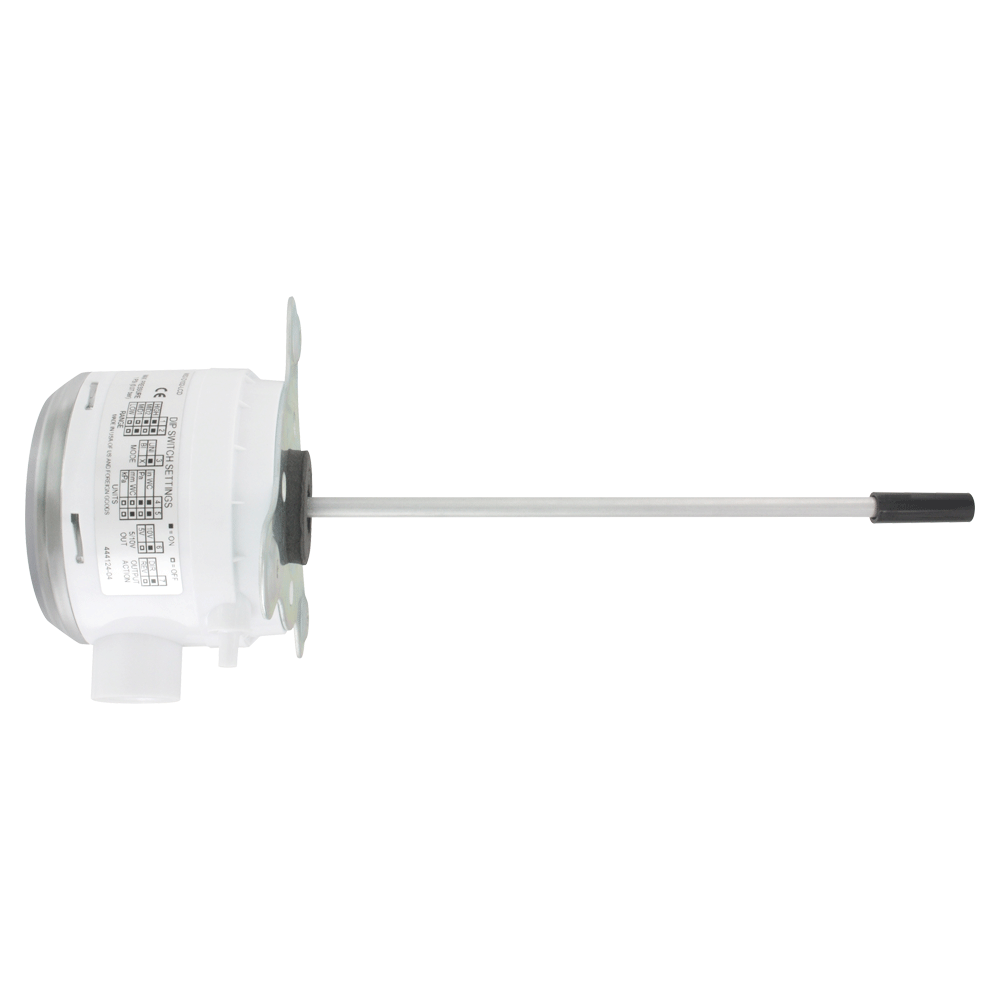

注意：對于風管安裝靜態探頭型，將W改成D.示例：MS2-D101. 對于DIN導軌安裝型，將W改成N。示例：MS2-N101.

訂貨選型

選項
要訂購添加后綴	描述
-LCD	帶LCD顯示屏
例：MS2-W101-LCD
-BC	BACnet通訊
例：MS2-W101-BC
-MC	Modbus?通訊
例：MS2-W101-MC
-NIST	NIST可溯源校準證書
例：MS2-W101-NIST
-FC	工廠校準證書
例：MS2-W101-FC
