ALICAT 高壓氣體質量流量控制器 21Q系列

滿量程10 SCCM - 10000 SLPM），優于2 %的精度，優于100 ms響應時間，適用于高壓應用

21Q系列氣體質量流量控制器，同我們的標準控制器一樣，能對需要較高管線壓力（160-320 PSIA）的應用環境進行快速控制響應。這款高壓應用質量流量控制器可快速達到新的設定值，并保持該設定值，即使在壓力突然增加的情況下，亦如此。我們將根據您的應用參數為您定制閥門和PID調節功能，確保相關產品能夠快速實現穩定控制。

應用及案例

● 大學/研究所 ● 環境監測

● 真空行業及鍍膜 ● 工業爐窯

● 半導體 ● 汽車制造

● 光伏 ● 燃料電池

● 計量校準 ● 過程工藝氣體測量

產品特色精度升級技術指標選項配件包裝清單操作手冊機構認證尺寸詳圖尺寸壓損產品大圖氣體編碼宣傳彩頁

產品特色

數字化產品
多參數顯示和輸出：溫度、壓力、流量等
穩態控制范圍廣，0. 5~100%滿量程
響應時間快，優于100 ms
內置98種氣體
可現場標定混合氣體（最多5種成分），并存儲20種混合氣

精度升級

量程為10 SCCM - 10000 SLPM，

其中10 SCCM - 20 SLPM量程段，下述指標升級：

質量流量普通精度 ± 0.6%讀數 或± 0.1%滿量程（取最大值）

測量范圍 0.1 ~ 100%滿量程

重復性 ± 0.1%滿量程

技術指標

介質要求非腐蝕性、潔凈、干燥的氣體

介質種類內置了98種氣體，用戶可現場編輯混合氣體（最多5種成分），并最多存儲20種混合氣

量程從0 - 10 SCCM 到 0 - 10000 SLPM

量程可控比（穩態） 0.5% ~ 100%滿量程

顯示屏標準為LCD單色顯示屏（帶背光），可選TFT彩色顯示屏

顯示方式同時顯示質量流量、體積流量、壓力和溫度

精度 ± 2%滿量程精度升級見左下角

累計流量精度流量精度之外增加± 0.5 %讀數額外誤差

重復性 ± （0.1%讀數+0.02%滿量程）

質量流量零點漂移 ± 0.01%滿量程/ ℃（從25℃開始）

± 0.01%滿量程/ Atm（從清零壓力開始）

質量流量量程漂移 ± 0.01%讀數/ ℃（從25℃開始）

± 0.1 %讀數/ Atm（從校準壓力開始）

控制響應時間（T63）＜100 ms（與流量相關，用戶可調）

顯示響應時間＜10ms（與流量相關）

預熱時間＜1s

工作溫度 -10 ～ 60 ℃（環境和氣體）

溫度精度 ± 0.75℃

工作濕度 0 ~ 95%，無冷凝

工作壓力 11.5-320PSIA

壓力精度 ± 0.5 % 讀數（讀數＞1 Atm），或 ± 0.07 PSIA（＜1Atm）

耐壓 400PSIA（靜壓）；75PSID（進出口差壓）

滿量程壓損參考詳細壓損表

數字輸入/輸出信號 RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet

模擬輸入/輸出信號 0-5Vdc（默認）；可選1-5Vdc，0-10Vdc或4-20mA

數據刷新頻率數字信號40Hz@19200波特率；

模擬信號：1000 Hz

屏幕刷新頻率 10Hz

模擬信號精度在基礎誤差上額外增加±0.1%滿量程的誤差

供電電壓 12 - 24VDC（與量程相關）

供電電流 0.250 -2A（與量程相關；+40mA，對于4-20mA輸出）

電氣接口 DB9M（默認），可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等

泄漏率（外漏）選擇HLCP選項，泄漏率可低至1 x 10^-6Atm cc/s He

材質 主體材質：302,303,304和316LSS；

PCV閥門材質：430FRSS和黃銅；

R閥門材質：410SS，Nylon和Derlin；

密封材質FKM；

傳感器材質請咨詢工廠

過程接口 NPT內螺紋（默認），詳細規格參考壓損表；其他接口形式請咨詢

安裝方向配置R閥門需閥體垂直向上安裝，其他閥門無要求

安裝固定孔 8-32UNC螺紋，數量和孔深與量程相關，具體請咨詢

防護等級 IP40（可選IP66）

認證 ISO 9001、NIST溯源認證、CE、UKCA、RoHS、REACH聲明、防爆（可選）

選項配件

（需另行訂購）

● 過程端口接頭和過濾器

● 電源

● 通訊線纜和轉換線纜

● BB3和BB9多點式集線盒

● Flow Vision軟件

包裝清單

● MCQ系列高壓氣體質量流量控制器（電源需另行訂購）

● NIST可溯源校準證書

● 艾里卡特操作說明書

操作手冊

朗潤達-ALICAT 簡易操作說明-氣體質量流量控制器21V1.pdf

機構認證

尺寸詳圖


尺寸壓損

滿量程高壓質量流量控制器	滿量程壓損排氣到大氣中默認閥門配置	外形尺寸	過程接口	重量
10 SCCM	2.8	3.90''H x 3.34''W x 1.05''D	M5內螺紋（10-32兼容）（隨貨帶Buna-N面密封轉1/8''NPT內螺紋接頭）	1.1lb（約0.5kg）
50 SCCM	1.0	3.90''H x 3.34''W x 1.05''D
100 SCCM ~ 500 SCCM	1.0	4.07''H x 3.59''W x 1.05''D	1/8'' NPT 內螺紋	1.2lb（約0.5kg）
1 SLPM	1.5
2 SLPM	3.0
5 SLPM	2.0
10 SLPM	5.5
20 SLPM	20.0
50 SLPM(配置R閥門)	2.0	5.50''H x 8.03''W x 2.25''D	1/4'' NPT 內螺紋	9.0lb（約4.1kg）
100 SLPM（配置R閥門）	3.2	5.50''H x 8.03''W x 2.25''D	1/4'' NPT 內螺紋	9.0lb（約4.1kg）
250 SLPM（配置R閥門）	2.4	5.50’’H x 7.65’’W x 2.25’’D	1/2’’ NPT 內螺紋	9.0lb（約4.1kg）
500 SLPM	6.5	5.50’’H x 7.28’’W x 2.25’’D	3/4’’ NPT 內螺紋	9.0lb（約4.1kg）
1000 SLPM	14.0	5.50’’H x 7.28’’W x 2.25’’D		9.0lb（約4.1kg）
2000 SLPM	28.6	5.50’’H x 8.10’’W x 2.90’’D		12lb（約5.4kg）
3000 SLPM	16.8	5.50’’H x 8.90’’W x 2.90’’D	1-1/4’’ NPT 內螺紋	12lb（約5.4kg）
5000 SLPM	14.1	6.33’’H x 10.00’’W x 4.50’’D	1-1/2’’ NPT 內螺紋	28lb（約12.7kg）
10000 SLPM	12.0	6.33’’H x 9.73’’W x 4.50’’D	1-1/2’’ NPT 內螺紋	23lb（約10.4kg）

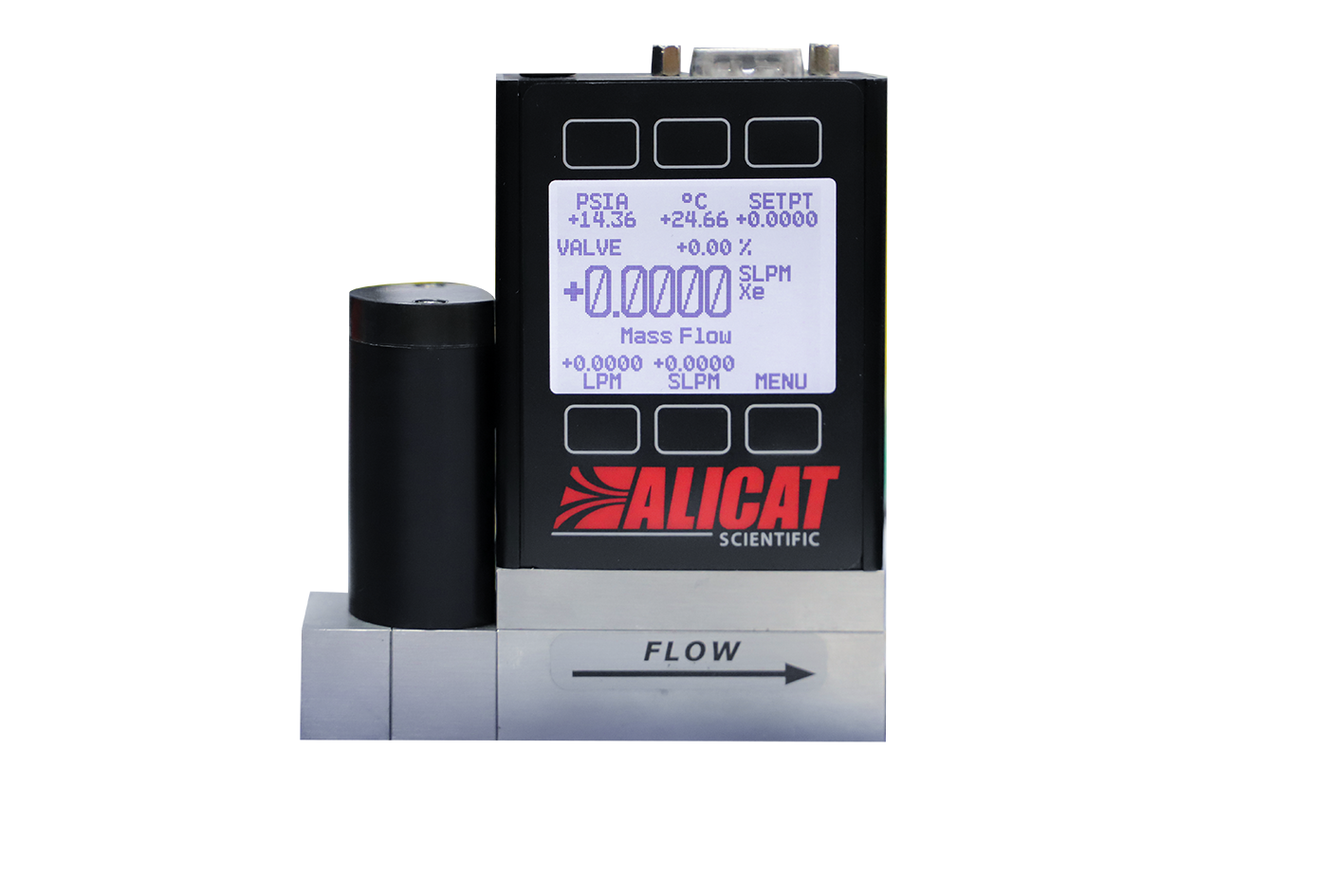

產品大圖


氣體編碼


宣傳彩頁

ALICAT 21Q系列25V1.pdf
