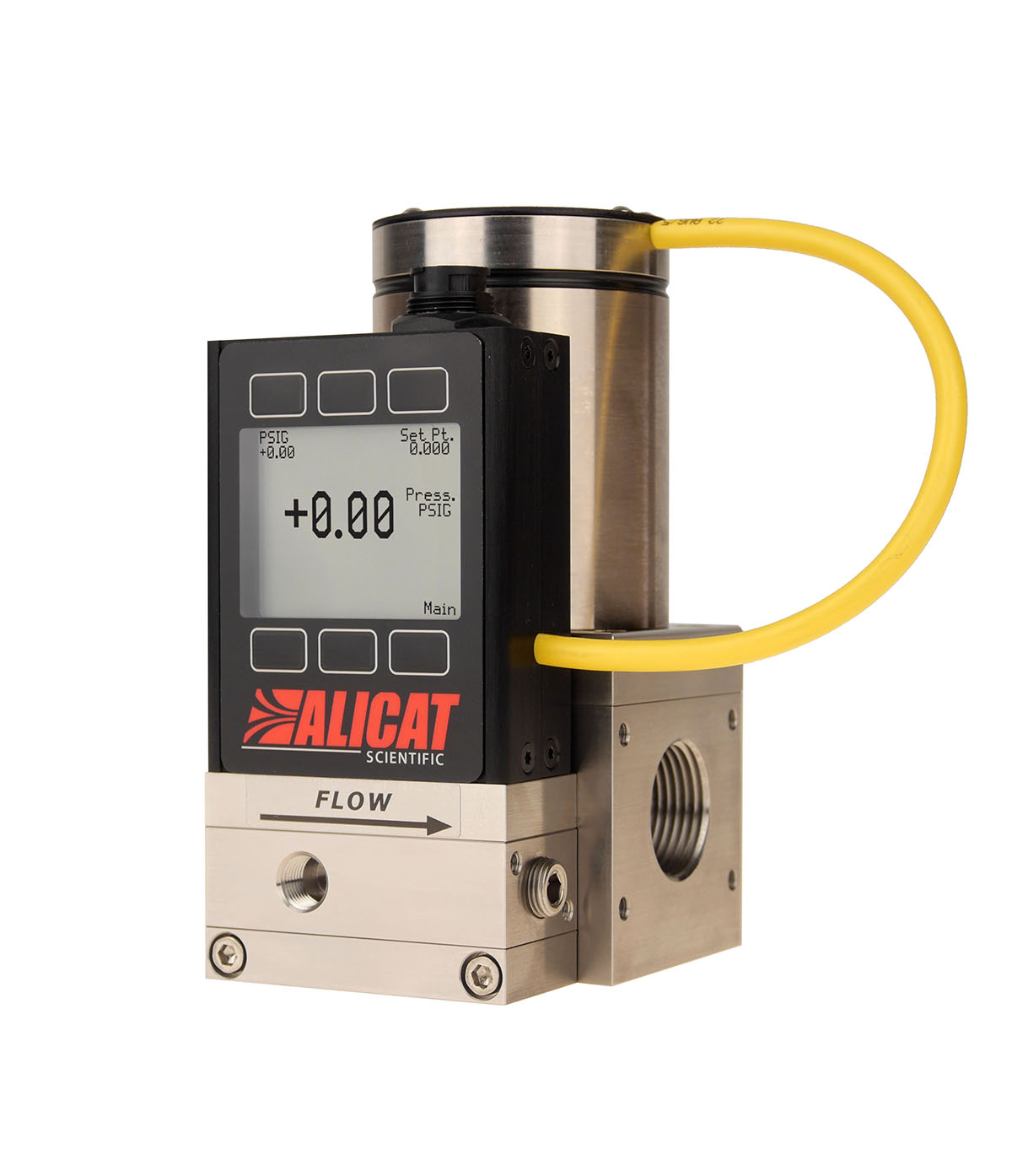

ALICAT 單閥，異形（遠程），大流量-壓力控制器 36系列

精         度

± 0.25%滿量程（量程＜0.07PSI需咨詢廠家）

高  精  度

± 0.125%滿量程 （量程＜0.07PSI需咨詢廠家）

重  復  性

± 0.08%滿量程

溫度敏感性

零點漂移：0.02%滿量程/℃（從清零溫度開始）

量程漂移：0.02%滿量程/℃（從校準溫度開始）

穩態控制范圍（量程比）

0.01% ~ 100% 滿量程

操作溫度

-10 ~ 60 ℃（環境和介質）（可選高溫選項，介質100℃，環境85℃）

閥門響應時間（T63）

＜30ms，與流量和閥門規格有關，用戶可調

閥門類型

常閉

顯示響應時間（典型）

＜10ms

預熱時間

< 1 s

傳感器極限壓力

0.07-100psi:3 × 滿量程

500psi:1.5×滿量程

最大靜壓（僅限壓差控制器）

≤100PSID：200 psig

500PSID：750 psig

安裝方向

配置R閥門需閥體垂直向上安裝，其他閥門無要求

安裝固定孔

4×8-32UNC螺紋，孔深0.25"

防護等級

IP40（更高防護等級請咨詢）

工作濕度

0-95%RH，無冷凝

接液材質

請咨詢工廠

數字信號

RS232/RS485串口和Modbus RTU（默認）；可選Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet

模擬信號

0 - 5 VDC（默認）、可選1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模擬信號刷新頻率

1000Hz

顯示刷新頻率

10Hz

數字信號刷新頻率

40Hz@19200BAUD

模擬信號精度

標準精度額外增加±0.1%滿量程誤差

電氣接口

DB9M(默認)，可選DB9、DB15、6針工業接口、8針M12、8針Mini-DIN等

供電電壓

12-24 Vdc

供電電流

0.25-1 A（對于4-20mA模擬輸出，額外增加40 mA）

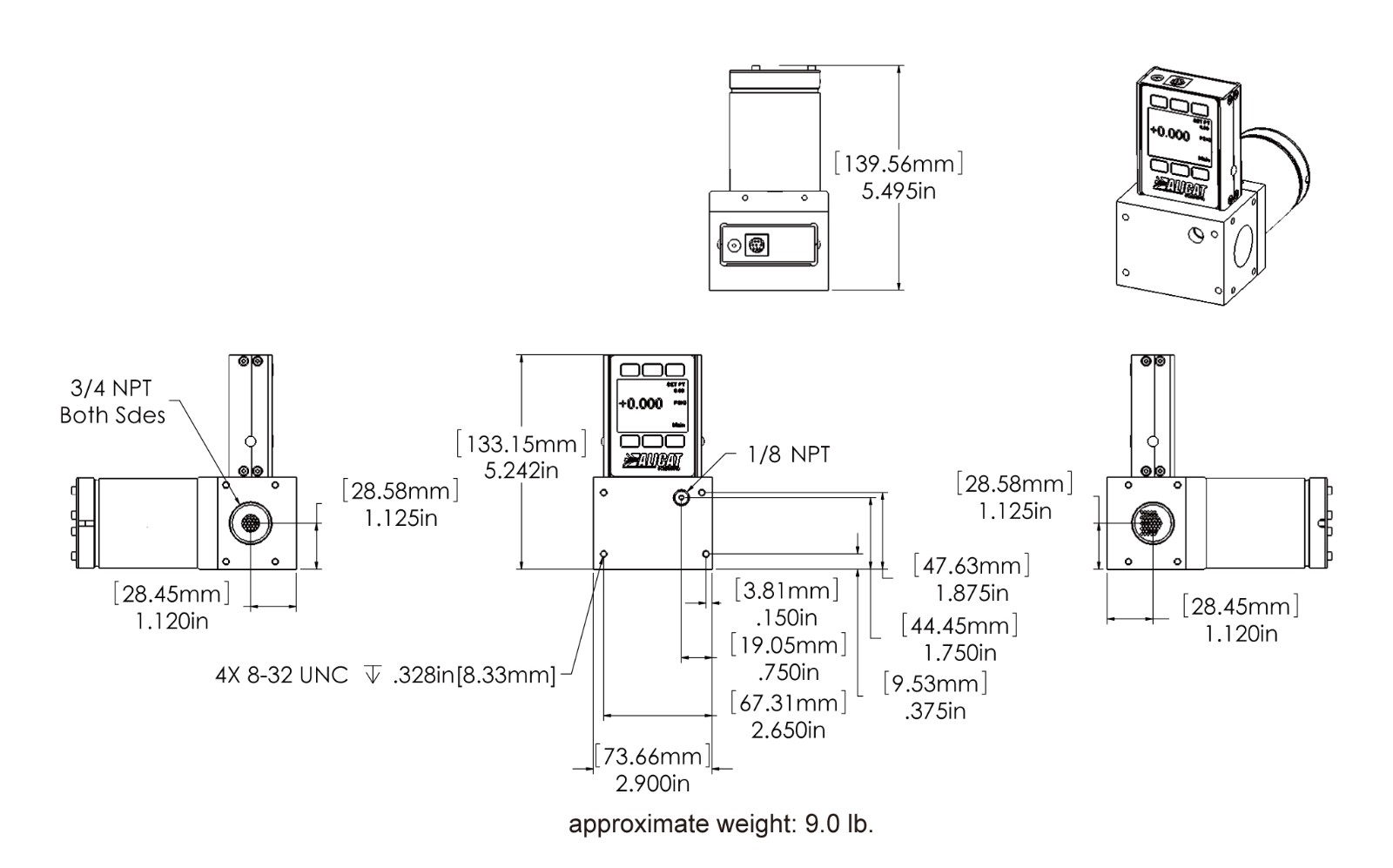

重        量1

約9.0lb（4.1kg）

過程接口1

3/4" NPT內螺紋，其他接口類型和規格請咨詢

遠程傳感器接口

1/8" NPT內螺紋，其他接口類型和規格請咨詢

注1、默認閥門為R閥門，如配置其他類型閥門，請索要具體圖紙查看尺寸和重量；

2 INH₂OD

10 TORRA（真空）

2 INH₂OG

1 PSID

100 TORRA（真空）

1 PSIG

5 PSID

15 PSIA

5 PSIG

15 PSID

30 PSIA

15 PSIG

30 PSID

100 PSIA

30 PSIG

100 PSID

500 PSIA

100 PSIG

500 PSIG
