Dwyer 差壓變送器 616KD系列

One-Touch? 帶一鍵校準技術

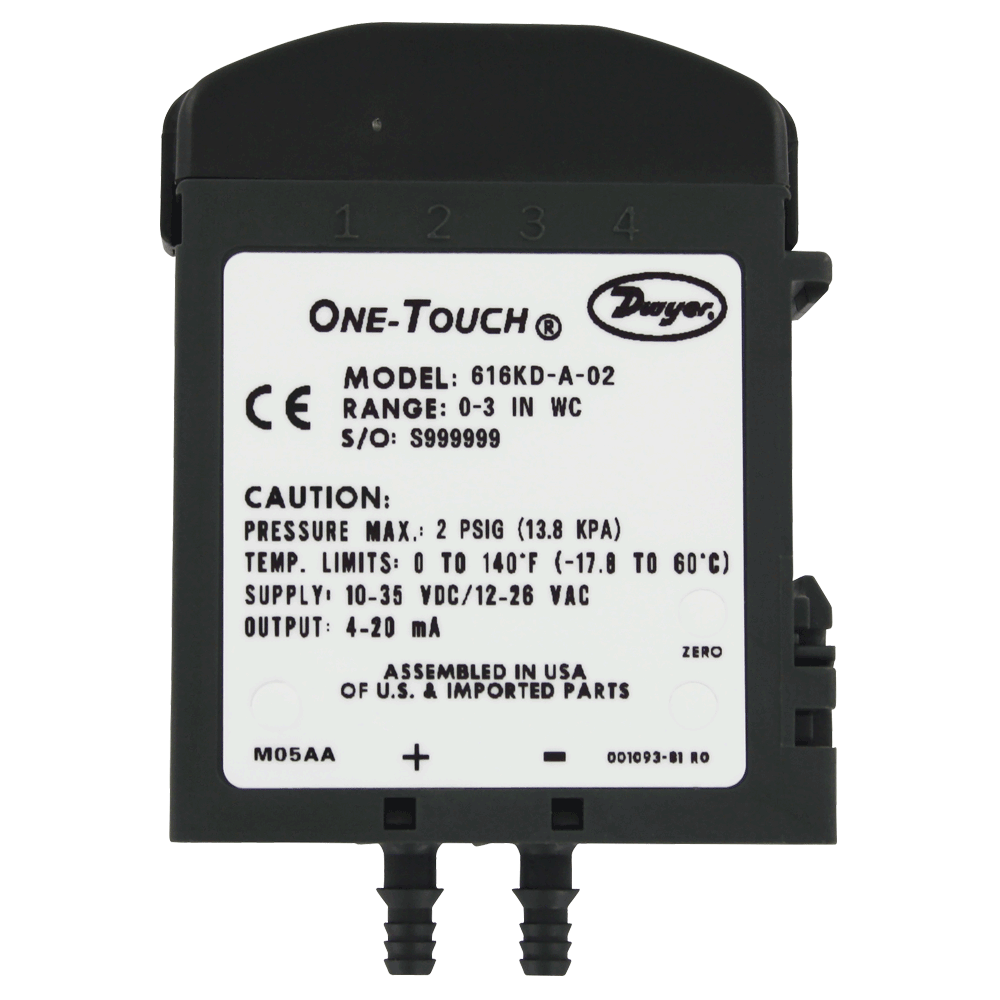

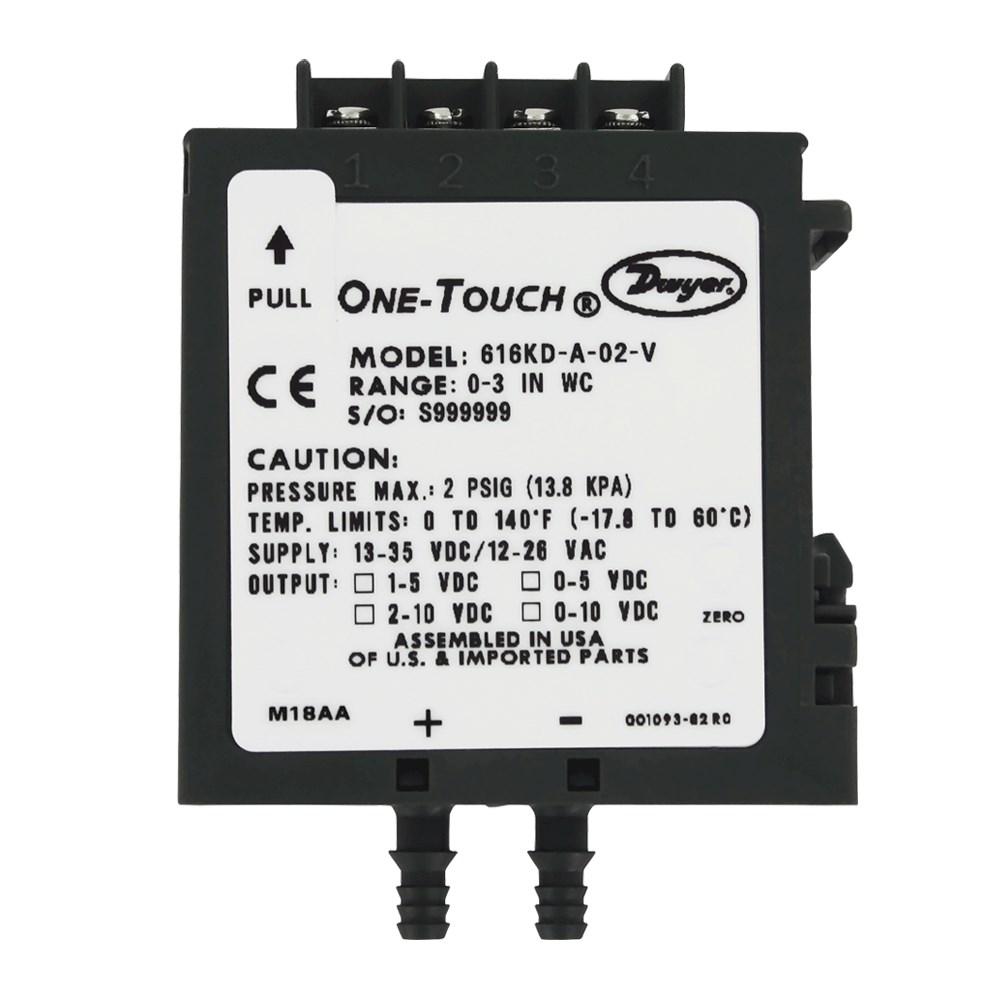

616 KD系列壓差變送器 ?數字按鈕校準技術設計使操作更簡單,是安裝和維護專業人員的理想選擇。這些儀器不僅可以減輕大多數變送器常見的繁瑣的旋轉，而且還能完全消除在校準過程中使用儀器的需要。只有一個數字按鈕，0和SPAN都是正確校準的，沒有其他要求。沒有額外的參考壓力源或單獨的校準裝置是必要的。

應用及案例

? 空氣處理器

? 風管壓力

? 可變風量

? 過濾監控

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖尺寸大圖型號列表訂貨選型宣傳彩頁

產品特色

? 簡單的校準按鈕設置零點和量程，節省安裝時間和整個使用壽命

? 在成本效益和緊湊的設備中適合OEM，簡單和價值是關鍵

? 范圍和精度的選擇涵蓋了廣泛的應用，盡量減少組件和確定標準化的設計。

? 可選?1/8 NPT過程與金屬連接允許使用倒塔接頭的配件或壓縮配件用于金屬管材

? 可提供符合UL標準2043的備選靜壓箱額定單元

技術指標

介質 空氣和不可燃，兼容氣體

材質 請咨詢我們

精度 616KD-A精度為： ±0.25% FS；

616KD-B精度為：±1% FS；

616KD精度為：±2% FS

穩 定性 ±1% 滿量程 / year

溫度范圍 0 ~ 140°F （-17.8 ~ 60 ℃）

補償溫度范圍 20 ~ 122°F （-6.67 ~ 50 ℃）

壓力范圍 2 psig （量程5 in w.c. 或以下）； 5 psig （量程10 - 40 in w.c.）

溫度影響 616KD-A： ±0.02% FS/°F； 616KD-B： ±0.04% FS/°F；616KD： ±0.06% FS/°F，包括零點和量程

電源要求 4-20 mA輸出： 10 - 35 VDC （2線）或12-26 VAC （4線）；

5V輸出：10 - 35 VDC （3線）或12-26 VAC （4線）；

10V輸出： 13 - 35 VDC（3線）或12-26 VAC （4線）用于 616KD A和B。

16 - 36 VDC （2 或 3線）： 20 - 28 VAC （3線）用于616KD

輸出信號 4 - 20 mA 或可現場選擇0-10， 0-5， 2-10， 1-5 volts

零點和量程調整：按鍵

回路電阻 4-20 mA輸出（DC）： 0 - 1250 Ω max；Rmax = 50（VpsDC-10） Ω；

4-20 mA輸出（AC）： 0 - 1200 Ωmax；Rmax = 50（1.4 VpsAC-12） Ω；

電壓輸出：最小5K Ω

電流消耗 616KD A 和 B 最大24 mA。616KD最大 21 mA

電氣連接螺絲接線排

過程連接寶塔型，雙尺寸1/8" & 3/16" （3 mm 和 5 mm）內徑橡膠或乙烯管

外殼防護 NEMA 1 （IP20）

安裝方向垂直，壓力連接口朝下

重量 1.8 oz （51 g）

認 證 CE

安裝方向垂直，壓力連接口朝下

重量 1.8 oz （51 g）

認 證 CE

選項配件

配件
型號	描述
A-360	鋁制DIN軌道1m
A-618	終端保護帽

安裝手冊

機構認證

CE Approval (616KD).pdf

CE Approval (616KD-A_B).pdf

CE Approval (616KD-LR).pdf

RoHS Letter of Compliance.pdf

尺寸詳圖

尺寸圖-Adobe Reader in format.pdf

尺寸大圖

型號列表

型號表
示例	616KD	-A	-12	-AT	616KD-A-12-AT
系列	616KD				差壓變送器
精度		A			0.25%滿量程
		B			1.0%滿量程
					2.0%滿量程
量程			0		0 - 1 in w.c.
			1		0 - 2 in w.c.
			2		0 - 3 in w.c.
			3		0 - 5 in w.c.
			4		0 - 10 in w.c.
			5		0 - 15 in w.c.
			6		0 - 20 in w.c.
			7		0 - 25 in w.c.
			10		0 - 250 Pa
			12		0 - 750 Pa
			14		0 - 2500 Pa
			15		0 - 5000 Pa
			50		0 - ±1 in w.c.
			51		0 - ±2 in w.c.
			57		0 - ±3 in w.c.
			52		0 - ±5 in w.c.
			53		0 - ±10 in w.c.
			54		0 - ±250 Pa
			55		0 - ±500 Pa
			56		0 - ±750 Pa
			58		0 - ±1250 Pa
選項				AT	鋁制銘牌Factory
				FC	工廠檢測報告
				NIST	NIST認證
				TC	端蓋
				V	電壓輸出 0 - 5, 1 - 5, 0 - 10, 2 - 10 VDC (現場可選)
				N	1/8內螺紋NPT連接
				PR	額定壓力
注意: 00, 01, 10,11.50，51，54,55對應的量程范圍沒有0.25%精度可選。
