Dwyer 差壓開關 1640系列

可視可調設定點，可調盲區

1640系列浮動觸點零位開關中用于高、低驅動的獨特電氣開關設計是Dwyer儀器公司的另一項創新。Dwyer?1640型壓差開關類似于高精度大膜片系列1630開關。然而，型號1640配備了一個單極，雙擲浮動接觸開關（不是快速動作），所以具有盲區開關的功能。
當壓力變化時隔膜產生位移，并移動浮動觸點來觸發開關，在兩個預設點之間的移動沒有任何開關動作。當差壓上升動作到預設點時，“高”電路將會關閉。當差壓降到預設點時，“低”電路將會關閉。
預設的水平。當降壓差達到預設值時，“低”回路閉合。

應用及案例

? 風門定位

? 風管空氣控制

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

? 浮動“空”開關支持應用程序需要兩個設定點的操作，如開啟和關閉風門控制

? 可視設定點指示器簡化了操作和故障排除

? 大隔膜提供低量程精度，提供精確控制

技術指標

介質空氣和不易燃，兼容的氣體。

材質請咨詢我們

溫度范圍 -34.4 ~ 43.3°C（-30 ~ 110℉）

壓力范圍 10 psig (68.95 kPa)連續，25 psig (172.4 kPa)電涌。

開關類型單刀雙擲浮動觸點(不是快速動作)

電氣額定值無感應—2.5A @110 VAC；1.5A @ 220 VAC；1A @ 24 VDC；0.5A @ 110 VAC；帶電感-1A，110 VAC；0.5A @ 220 VAC；對于十分低的壓力變化，1/2A @ 24 VDC 欠載70-80%。

開關動作 SPDT 浮動觸點（不是快速動作）

電氣連接 3螺絲型

過程連接 1/8? 內螺紋 NPT

安裝方向膜片垂直,其他安裝方向請咨詢工廠

設定點調節螺旋式

重量 2.18 Kg（4lb 13oz）

認證 CE

選項配件

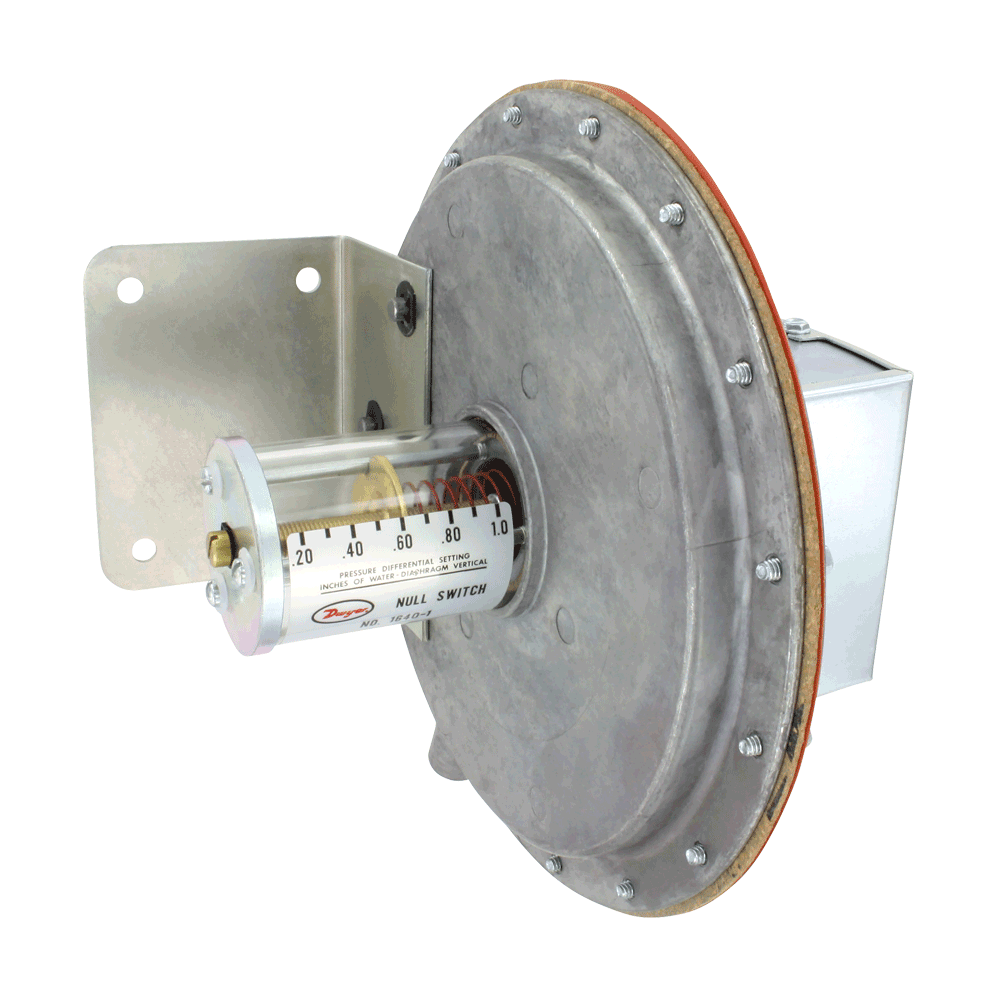

產品大圖

型號列表

型號表
型號	量程in w.c.	可調零范圍
型號	量程in w.c.	最小設定點	最大設定點
1640-0	0.01 ~ 0.2	0.01	0.03
1640-1	0.2 ~ 1.0	0.02	0.06
1640-2	1.0 ~ 4.0	0.03	0.12
