Dwyer 差壓開關/表 A3000系列

產品特色

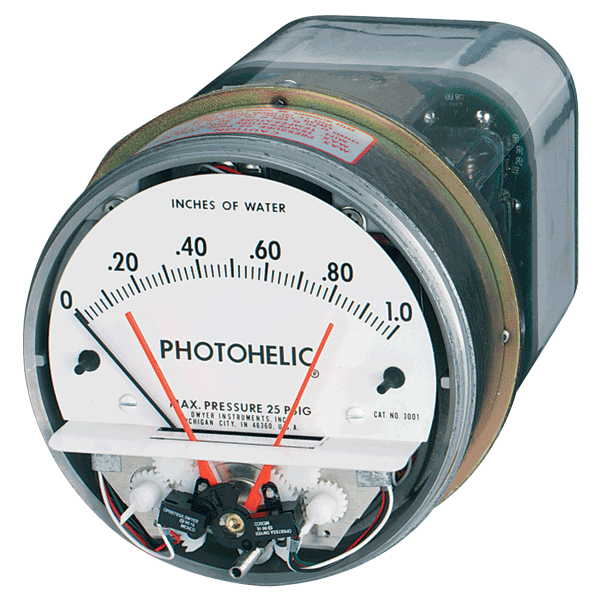

?  表盤和鑲框（帶設定點旋鈕和調零螺絲口）可被打開看見Photohelic微差壓表/開關的結構。表盤采用透明的聚碳酸酯塑料。

?  指針和光閘被平衡地安裝在螺旋軸上。根據壓力的不同，光閘可被帶動經過光學限位開關的卡槽，使得自帶的紅外線光源射向光電晶體管或被遮擋。

?  避光保護能有效地阻止外部光線進入，以免影響內部的光電晶體管，而且儀表指針又能自由轉動，設計合理，美觀大方。

?  光學限位開關 的可靠性高，使用壽命長。直接附帶在指針上，分別對齊，以保證精準的開關動作。

?  柔性驅動軸連接設定點調節旋鈕。

?  零點調整螺釘連接表盤上的螺釘用來調整壓力讀數。

?  塑料外殼保護電子元器件和電氣連接。

?  聚碳酸酯塑料連接件或接線板都是阻燃的。

?  玻璃環氧樹脂印刷電路板穩定耐用，性能好。

?  負載繼電器采用帶鎖定的雙刀雙擲開關，應用廣泛。

?  電路系統為50/60 Hz，120VAC設計，容許波動范圍為電壓的10%。可特別訂制其它電壓選項。

?  開關設置的指針一直指示設定點的位置。

?  彈簧摩擦力耦合可避免設定點調節裝置被過調而損壞。

?  三合一儀器使多個儀器融合為一個產品，節省庫存，安裝時間和費用。

?  整體設計和1%滿量程死區提供了對壓力變化的快速響應，意味著開關無延遲和無顫動操作。

?  可滿足從低到高壓力測量要求的各種型號。

技術指標

介       質    空氣和不易燃，兼容氣體

材       質    請咨詢我們

精       度    在70°F（21.1°C）時為滿刻度的±2%。-0型號為±3%，-00 型號為±4%

差壓范圍    -20" Hg.至25 psig (-0.677至1.72 bar) MP 選項；35psig (2.41 bar)，HP 選項；80 psig (5.52 bar) 36003S - 36010S；150 psig(10.34 bar) 36020S 和更高；1.2 X 滿刻度差壓

溫度范圍    20 至120°F (-6.67 至48.9°C) 有低溫選項

連 接  件    1/8? NPT 內螺紋

尺       寸    表盤為4? (101.6 mm)，5? (127 mm) 外徑. x 8-1/4? (209.55 mm)

重       量    4 lb (1.81 kg)

開關技術指標

開關類型    每個設定點有兩個C 型繼電器(雙刀雙擲)

重 復  性    滿刻度的±1%

電氣指標    10A @ 28 VDC，10A @ 120，240 VAC

電氣接頭    旋緊接線端

電       源    120 VAC，50/60 Hz；可選擇240 VAC & 24 VAC。

安裝定位    膜片在垂直方向。其他的位置方位請向廠家咨詢

設定點調節    通過在表面可調節的旋鈕

機構認證    UL，CSA，CE

選項配件

選項和附件— 增加選項作為后綴。例如：A3001-LT

-SRH，單繼電器增量時動作......................... -MP，中壓.............................................

-SRL，單繼電器減量時動作......................... -HP，高壓.............................................

-OLS，OEM 型號................................... -LT，低溫(-20oF) ..................................

-RMR，遠程安裝繼電器.............................. A-298 平板嵌入式安裝支架.................

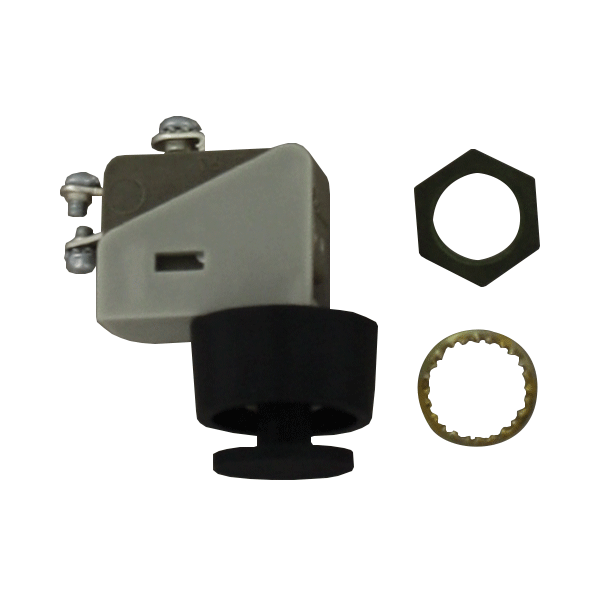

-TAMP，防損壞旋鈕................................. A-601，手動復位開關.........................
