Dwyer 塑料差壓計 MarkⅡ系列

固定和便攜式應用的精度為3％

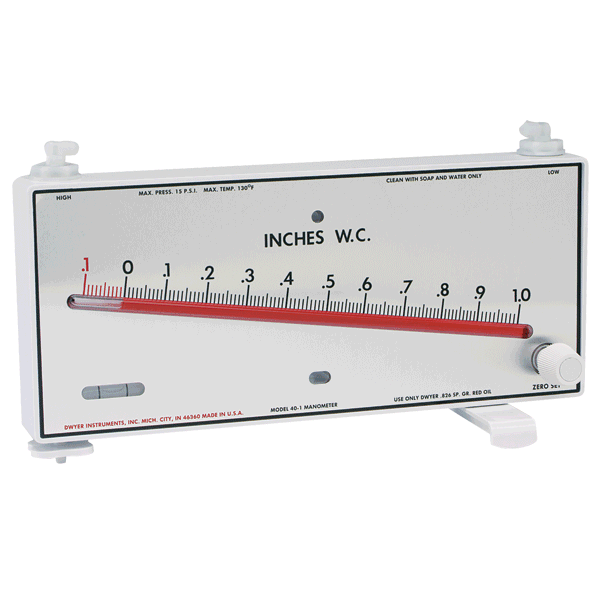

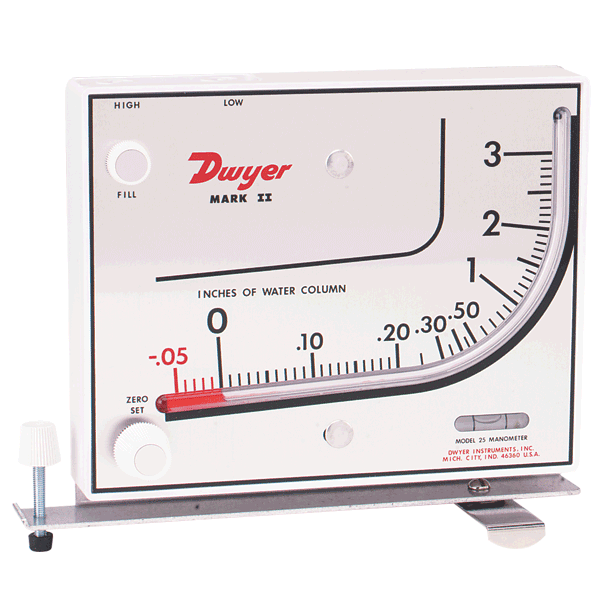

Dwyer Mark II系列模制壓力計分傾斜型和傾斜-垂直型。25型壓力計的曲線形傾斜-垂直管可以提供較大的量程，而且可以在低讀數時增量更明顯，易于讀數。25型壓力計特別適合于一般用途的應用。40型傾斜式壓力計在量程范圍內可以提供線性化的標定和出色的分辨率。40型壓力計尤其適合于風速和空氣過濾器計量應用。這兩種類型的壓力計都可以測量正壓（表壓）、負壓（表壓）和差壓。

構造 - Mark II壓力計價格經濟、結構緊湊，而且有固定式和便攜式兩種構造可以提供。標準的40型配有便攜式支架。25型可以選配A-612支架。這種風速計的結構很簡單，由牢固的白色模制聚苯乙烯外殼、指示管和流體套管、模制ABS調節鈕、零點調節活塞、帶減震裝置的玻璃刻度管，以及防漏的"O"形密封環組成。25型所帶的溢流罐可以緩解中等過壓。40型所帶的浮子操縱的過壓保護裝置則可提供更大的保護。鋁殼和環氧涂層上有石版印刷的刻度。

安裝 - Mark II壓力計可以用提供的兩個螺釘裝在任何垂直的表面上。內置的水準儀在擰緊安裝螺釘之前可以簡化水準測量。只要將儲液處加滿，將液體刻度調整至零，再接上tubing管，壓力計就可以開始使用了。

應用及案例

? 烤漆房

? 風速測量

? 空氣過濾計

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 范圍廣泛，易于閱讀的校準增量

? 量規非常適合常規測量和特定的空氣應用

? 緊湊，固定或便攜式設備，使其成為OEM或用戶應用中壓力測量的簡單工具

技術指標

傾斜式/垂直式

精度 ±3％FS

溫度范圍 60 ℃（140°F）

壓力范圍 70 kPa（10 psi）

重量 472 g（1.04 lb）

認 證符合歐盟指令2011/65 / EU（RoHS II）的技術要求

傾斜式

精度 ±3％FS

溫度范圍 65 ℃（150°F）

壓力范圍 100 kPa（15psi）

標尺長度大約 8-1 / 4"（21cm）

重量 558 g（1.23 lb）

認 證符合歐盟指令2011/65 / EU（RoHS II）的技術要求

選項配件

圖片	部件號	描述
	A-612	便攜式支架
	A-606	Mark II系列用空氣過濾器組件
	A-101	1盎司分配器瓶紅色壓力表液，.826 sp. gr
	A-102	4盎司瓶紅色壓力表液，0.826 sp. gr
	A-103	1 pt瓶紅色壓力表液，.826 sp. gr
	A-104	1 qt瓶紅色壓力表液，.826 sp. gr
	A-110	1盎司分配器瓶藍色壓力表液體，1.910 sp. gr
	A-111	1 pt瓶藍色壓力表液，1.910 sp. gr
	A-489	4" 303 SS直靜壓前端帶法蘭，1/4"軟管倒鉤
	A-225	柔性雙柱塑料管材，中尉灰色，紅色代碼條紋，1/8”ID，長度為750英尺，每英尺
	A-315	表連接器，關閉型，適用于3/16”橡膠管
	420706-00	紅色指針指示器
	420706-01	綠色指針指示器
	A-220	透明柔性乙烯基管很容易檢查，因此是最好的測試應用，流體進入油管存在的可能性。3/16"內徑x 5/16"外徑，長度500';45 psi最大壓力@ 73°F
	A-480	塑料靜壓頭

OEM專用產品-所有Dwyer?Mark II模壓塑料壓力計都可以按照OEM的數量提供，并帶有您的名稱和特殊的圖形和刻度。

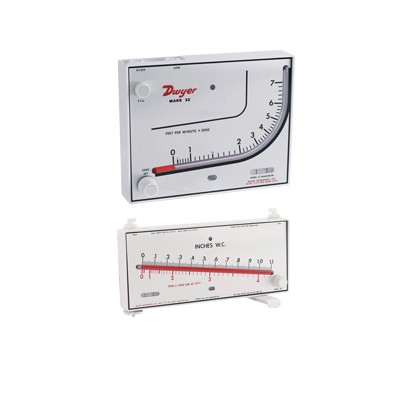

產品大圖

型號列表

型號	描述
MARK II 25	模壓塑料壓力計，量程0-3”w.c.，紅色流體，0.826 sp. gr
MARK II 26	模壓塑料壓力計，量程0-7" w.c.，藍色流體，1.91 sp. gr

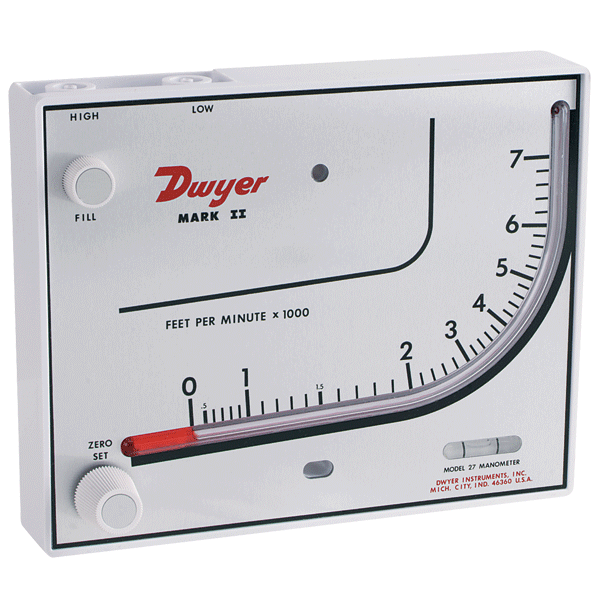

MARK II 27	模制塑料壓力計，量程0-7000 fpm，紅色流體，0.826 sp. gr，需要單獨銷售的皮托管
MARK II 28	模制塑料壓力計，量程0- 10500 fpm，藍色流體，1.91 sp. gr，需要單獨銷售的皮托管*
MARK II M-700PA	模壓塑料壓力計，量程10-0-700 Pa，紅色流體，0.826 sp. gr
MARK II MM-180	模制塑料壓力計，量程0-180 mm w.c.，藍色流體，1.91 sp. gr
MARK II MM-80	模壓塑料壓力計，量程0-80 mm w.c.，紅色流體，0.826 sp. gr
