精度高，尺寸小，可靠性高，價格低

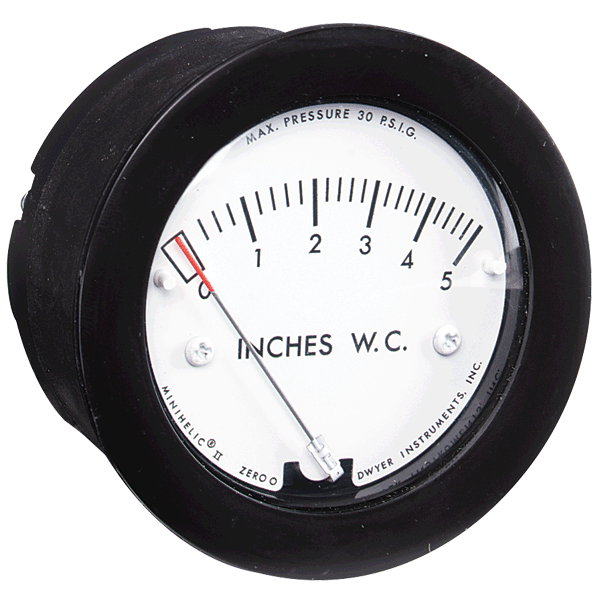

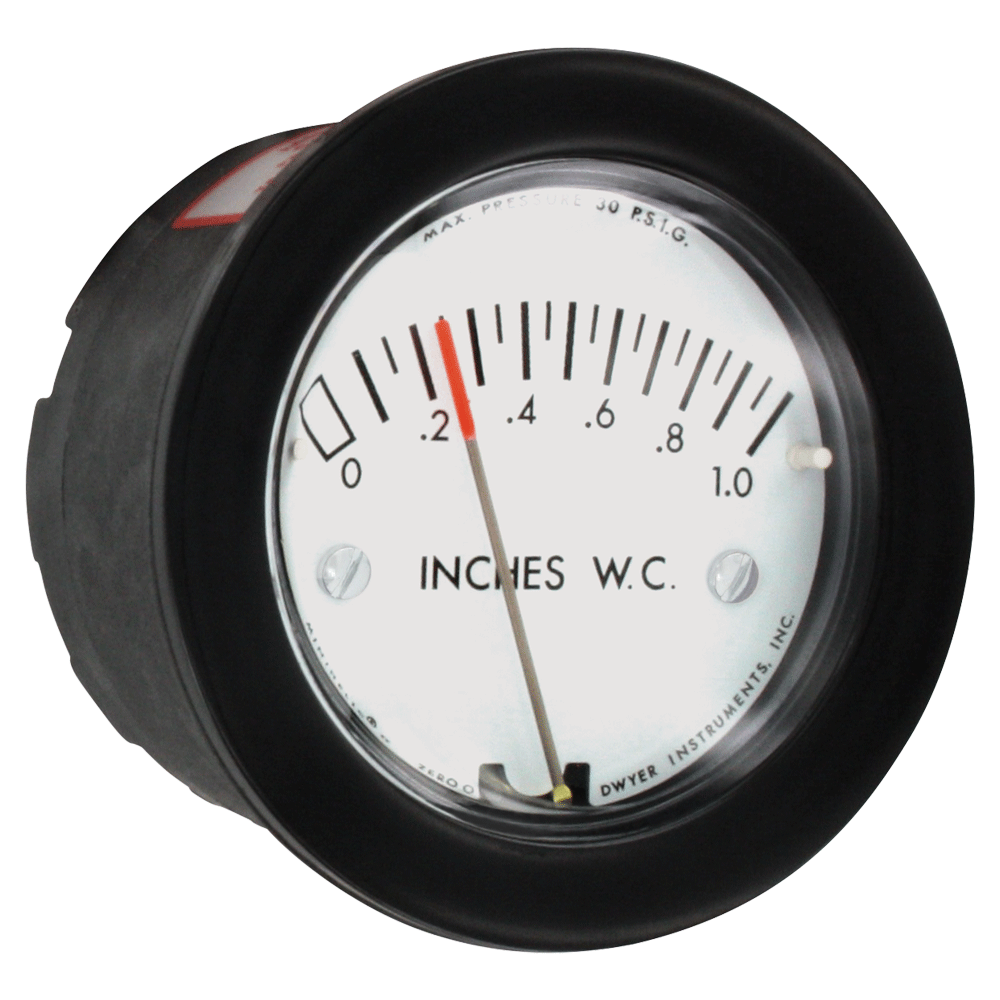

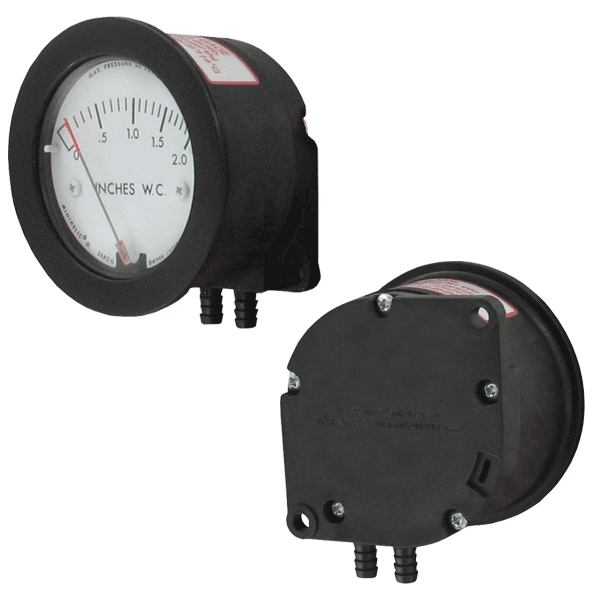

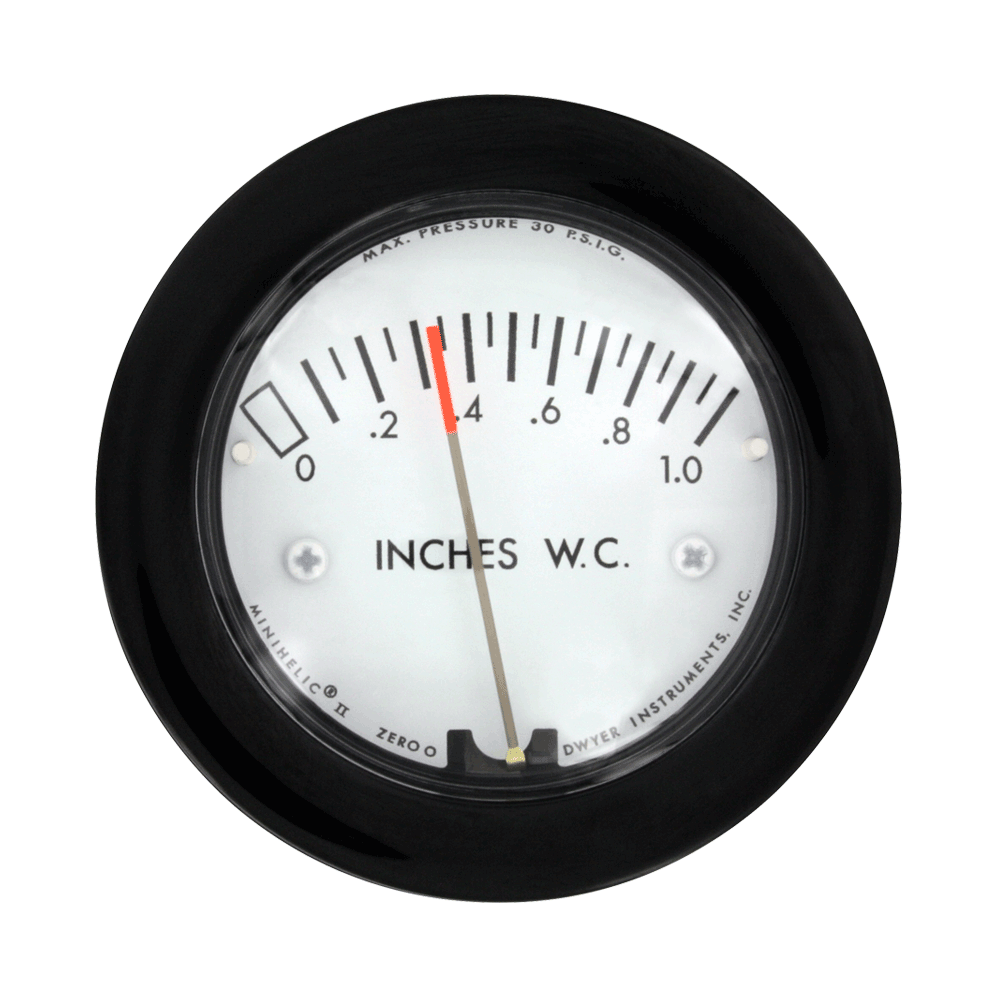

2-5000系列 Minihelic? II微差壓表結構緊湊，體積小，低價格，精度高，廣泛用于各種需要監測微差壓的場合。Minihelic?Ⅱ微差壓表是一款功能齊全的指針式差壓表，耐壓30psig，它是我們最小巧的微差壓表。只要在盤面開2-5/8”直徑的圓孔，就能方便的用于盤面安裝，標準配置為推入式接頭，也可選擇1/8”NPT外螺紋接頭。 帶過壓安全保護功能，只要壓力低于耐壓值都不會損壞儀表。它的前面板和后罩板都可被移除，容易檢修和維護。
微差壓表采用了玻璃鋼鑄成的外殼，盤面為有機玻璃，使得它能夠經久耐用，并能承受更高的壓力。它的精度為5%，價格低，特別適用于OEM制造的各種設備，例如通風柜，醫用呼吸機，空氣取樣機，層流罩，空氣處理機等。 Minihelic?Ⅱ微差壓表最適合于那些那些不需要用到象Magnehelic&微差壓表那么高的精度，靈敏度和微小差壓測量的應用場合。
應用及案例
? 室內正壓監測
? 過濾器狀態現場指示
? 風柜風速
? 管道壓力
? 通風柜
? 醫用呼吸機
? 空氣取樣機
? 層流罩
? 空氣處理機
產品特色
? 外殼采用玻璃纖維加強的尼龍注模而成
? 指針檔塊采用模制橡膠以避免在指針過量程時損壞
? 廣角度透鏡表盤采用有機玻璃制作，可移除
? 鋁制刻度板采用石版印制，黑字白底，讀數清晰
? 末端為紅色的指針非常醒目，固定螺旋軸上
? 橫臂式配件將螺旋軸、螺旋軸承和指針軸裝配在一起
? 寶石軸承可使螺旋軸無摩擦運動
? 螺旋軸是由高磁導率的合金精密制成。配合寶石軸承，運動自如，用于轉動指針來指示刻度
? 螺旋軸配合寶石軸承，利用磁力轉動指針來指示刻度
介 質 空氣及兼容氣體
材 質 請向廠家咨詢
外 殼 玻璃纖維尼龍；聚碳酸酯面板
精 度 在21.1°C（70°F）溫度下，滿刻度的±5%
壓力范圍 任一個壓力接口持續30 psig (2.067 bar)
溫度范圍 -6.67 至48.9°C（20 至120°F）
尺 寸 表盤直徑2-1/16‘’ (52.39 mm)
安裝方位 膜片用于垂直方向，其它位置方位請向廠家咨詢
連 接 件 軟管接頭，適用于3/16‘’ 內徑管道（標準），1/8‘’ NPT 外螺紋（可選擇）
重 量 170.1g（6 oz）
選項 | |
要訂購添加后綴 | 描述 |
-NPT | 1/8"外螺紋NPT |
例如：2-5001-NPT | |
-BB | 底部表面裝有倒鉤 |
例如：2-5001-BB | |
-NIST | 可溯源證書 |
例如：2-5001-NIST | |
-FC | 工廠校準證書 |
例如：2-5001-FC | |
配件 | |
型號 | 描述 |
A-302F-A | 帶安裝法蘭的303SS的靜壓頭，3/16"橡膠或塑膠管，插入深度4“，包括安裝螺絲 |
A-434 | 便攜套件 |
A-489 | 4" 帶法蘭的平直靜壓頭 |
A-497 | 表面安裝支架 |
A-609 | 空氣過濾器組件 |
A-480 | 塑料靜壓噴嘴 |
型號列表 | |||
型號 | 量程, Inches of Water | 型號 | 量程， MM of Water |
2-5000-0 | 0-0.5 | 2-5000-25MM | 0-25 |
2-5001 | 0-1.0 | 2-5000-50MM | 0-50 |
2-5002 | 0-2.0 | 2-5000-100MM | 0-100 |
2-5003 | 0-3.0 | 型號 | 量程， Pa |
2-5005 | 0-5.0 | ||
2-5010 | 0-10 | 2-5000-125Pa | 0-125 |
2-5020 | 0-20 | 2-5000-250Pa | 0-250 |
2-5040 | 0-40 | 2-5000-500Pa | 0-500 |
2-5060 | 0-60 | 型號 | 量程, PSI |
2-5100 | 0-100 | ||
型號 | 量程,PSI | 2-5000-1 kPa | 0-1 |
2-5205 | 0-5 | 2-5000-3 kPa | 0-3 |
Model | Description |
2-5000-0 | Differential pressure gage, range 0-0.5" w.c. |
2-5001 | Differential pressure gage, range 0-1.0" w.c. |
2-5002 | Differential pressure gage, range 0-2.0" w.c. |
2-5003 | Differential pressure gage, range 0-3.0" w.c. |
2-5005 | Differential pressure gage, range 0-5.0" w.c. |
2-5010 | Differential pressure gage, range 0-10" w.c. |
2-5020 | Differential pressure gage, range 0-20" w.c. |
2-5040 | Differential pressure gage, range 0-40" w.c. |
2-5060 | Differential pressure gage, range 0-60" w.c. |
2-5100 | Differential pressure gage, range 0-100" w.c. |
