Dwyer 電池供電式差壓表/風速表 DM-1000系列

可以現場編程選擇測量壓力、風速或流量

DM-1000系列數字差壓表/風速表是替換模擬機械式差壓表及風速表的最理想的數字式儀表。同模擬表相比，數字表具有更強大靈活的功能，諸如可以現場編程選擇測量壓力、風速或流量。此外DM-1000系列數字式差壓表還具備一個特性，因其具有報警設定點，特別適用于有過濾器的應用場合，當過濾器臟了后，DM-1000將會閃爍報警，提醒客戶需要進行維護等操作。
對DM-1000系列進行編程，僅僅需要通過菜單鍵進入4個醒目的子菜單，通過它們可以設定安全等級、選擇工程單位、更改K系數（當使用不同的皮托管或流量傳感器時）、設定圓形或方形管道尺寸（測量體積流量時）、更改過濾器設定點、查看最高/最低峰值數據、設定數字阻尼值用來平滑讀數（用于讀數波動較多的過程應用）、高級顯示模式（用以節省電池），現場校準零點及量程。
?DM-1000系列數字式差壓表/風速表，具有1%FS的精度（量程大于2? W.C）及2%精度（量程0.25? W.C到1? W.C）。DM-1000具有多種供電方式，可以使用9-24VDC電源模塊供電，也可以使用9V電池供電。而當使用電源模塊供電且儀表具有9V電池時，電池將起到備份的作用，即當停電時9V電池將自動啟動，使儀表繼續正常運行。

應用及案例

? 過濾器監控

? 空氣速度或流量

? 鼓風機真空監測

? 風扇壓力指示

? 管道、房間或建筑壓力

? 潔凈室正壓指示

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型

產品特色

? 現場編程減少安裝時間

? 用戶可選擇的壓力、空氣速度或流量參數允許同一設備用于多種應用

? 維護到期時警報的專用過濾器設置點

? 安全級別允許匹配正確的技能訪問

? 電源多功能性可與9-24 V直流電或9 V電池配合使用，允許在各種有線或非有線空間進行部署

技術指標

介質 空氣和不可燃?xì)怏w，兼容氣體

材質 請咨詢我們

外殼材料玻璃鋼

精度 ±1% 滿量程（包括線性、滯后和重復性）；

1英寸水柱以下量程范圍為±2%滿量程

溫度范圍 0 ~ 140°F （-18 ~ 60℃）

溫度補償范圍 32 ~ 122°F （0 ~ 50℃）

穩 定性 ±1% 滿量程/年

溫度影響標準值為±0.05% 滿量程/°F

一英寸水柱以下的量程范圍為 ±0.10% 滿量程/°F

顯示 4位液晶顯示（數顯尺寸：0.60"H x 0.33"W）

顯示刷新可選擇1秒，10min，或者選擇按下按鍵更新

壓力范圍正常和雙向范圍≤5 in w.c.，耐壓2 psi（13.7 kPa）；

正常和雙向范圍≥10 in w.c.，耐壓11 psi（75 kPa）

可選擇工程單位：in w.c.， psi，kPa，Pa，mm w.c.， mBar，in Hg， mm Hg，F(xiàn)S （0 ~ 100% FS）

電源要求 9V 堿性電池（已配備，用戶可更換），可外接電源9-24 VDC

電池使用壽命電池壽命取決于顯示更新時間：

如果顯示更新時間為1秒，則可用150小時；

如果顯示時間為10 min，壽命為9個月；

如果禁用顯示更新，電池可用1.5年

采用鋰電池（基于ULTRALIFE的U9VL-J型）的話，壽命可提高四倍

電源消耗最大5 mA

電氣連接可移除接線端排，16至26AWG線芯

接入方式：電纜壓蓋，用于0.114到 0.250" (2.9至6.4 mm)直徑電纜

過程連接 1/8" （3 mm）內徑的軟管

防護等級 NEMA 4X （IP66）

重量 1.18 lb（535 g）

尺寸前面板直徑為5"（127 mm）

機構認證 CE

選項配件

樣圖	部件號	描述
	A-310A	3-way vent valve, plastic, 1/8" NPT to 1/4" metal tubing, 80 psi rating, replaces former Model A-310 (brass). 2.3" x .8" x .1", .10 lb.
	A-481	Installer kit, (includes 2 static pressure tips and PVC tubing).
	A-286	4-1/2" Gage panel mounting flange
	A-489	4" 303 SS straight static pressure tip with flange.
	A-480	Plastic static pressure tip.
	A-320-BC	Weatherproof enclosure, ABS, compatible with 2000 Magnehelic? gage, DM-1000 DigiMag? digital differential pressure gage, DM-2000 differential pressure transmitter, instruments with backwards compatible bezel option

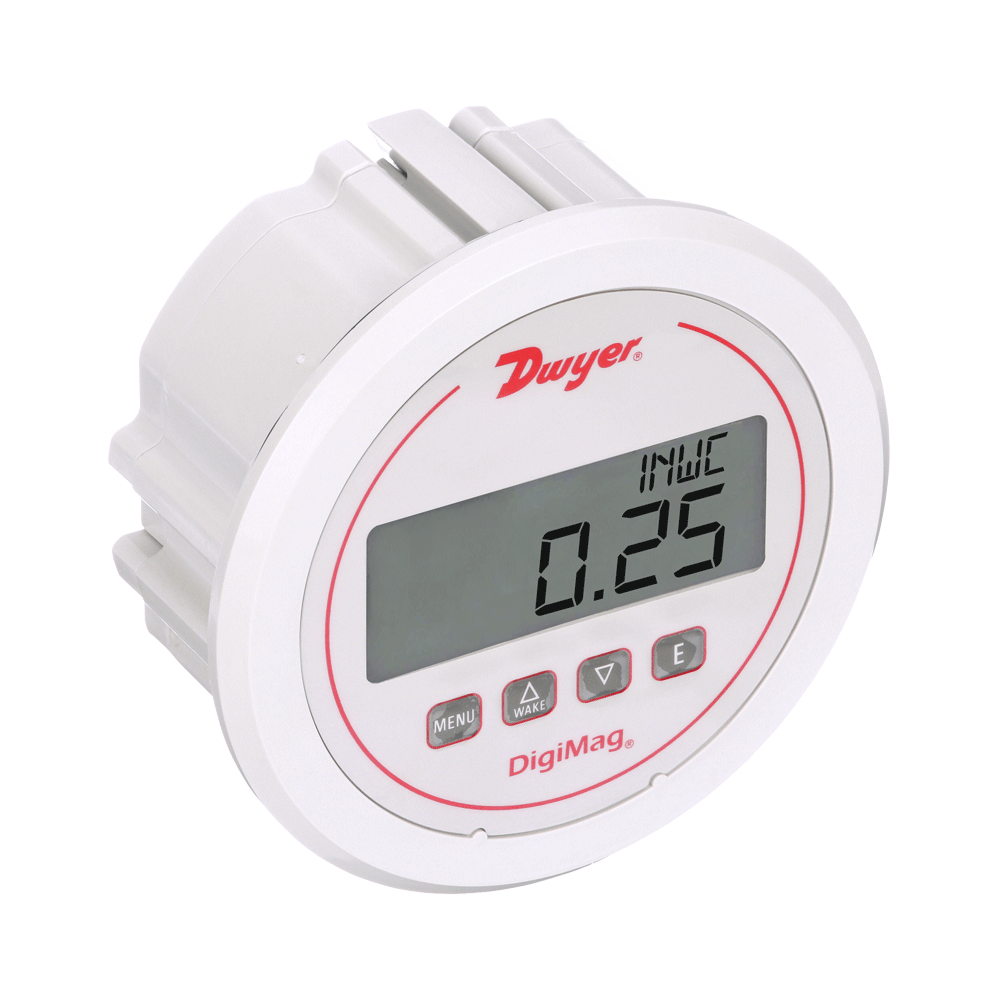

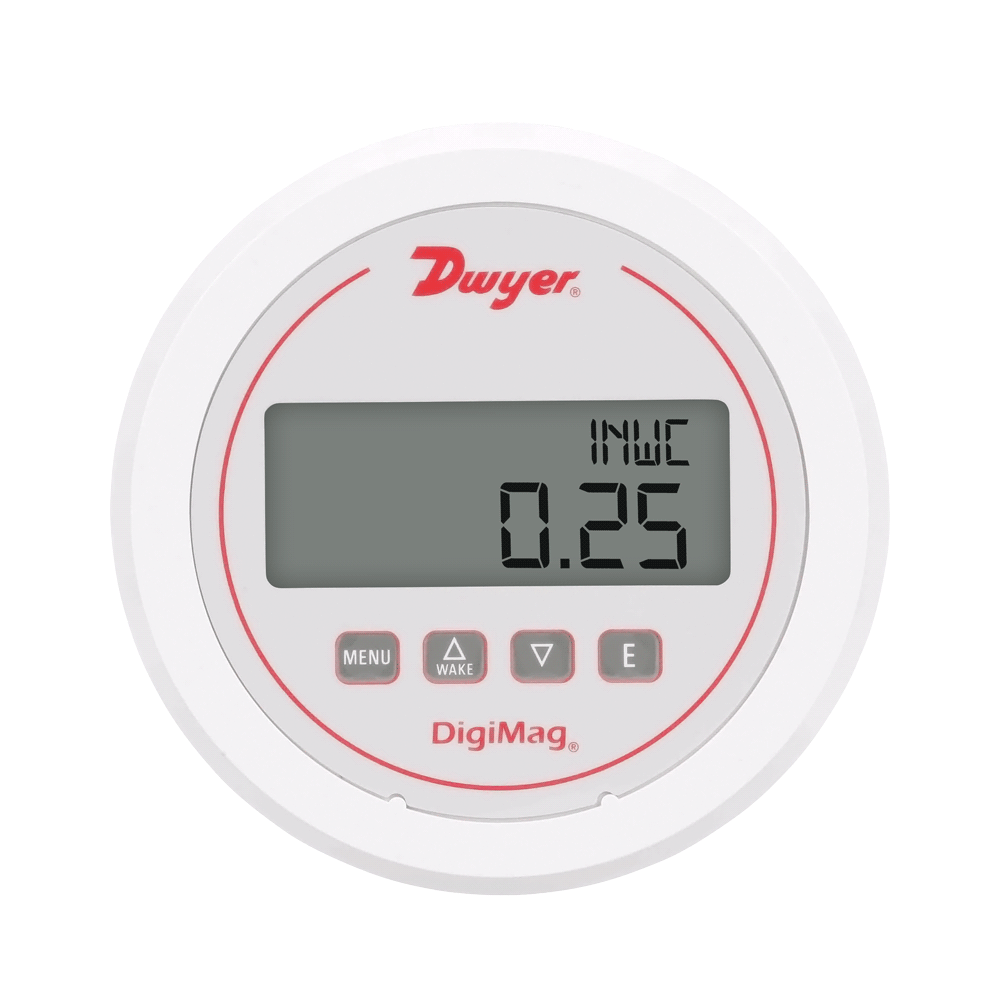

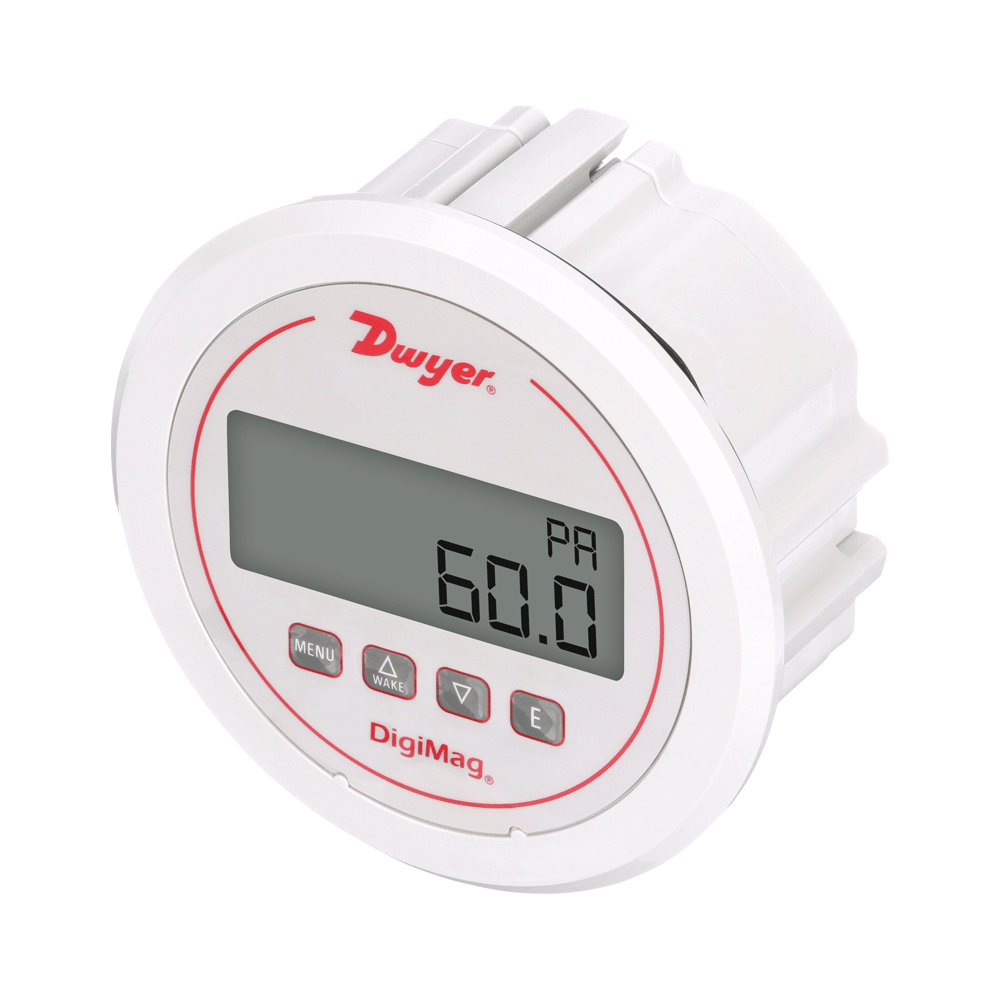

產品大圖

型號列表

EXAMPLE	DM	11	04	AT	Series DM-1104-AT Differential Pressure Gage, range 0-1.0" w.c., with aluminum tag.
序列	DM
GAGE TYPE		11 12			Pressure Air Flow
范圍			02 03 04 05 07 08 09 10 11 12 22 23 24 25 27 28		0-0.25" w.c. 0-0.50" w.c. 0-1" w.c. 0-2" w.c. 0-5" w.c. 0-10" w.c. 0-15" w.c. 0-25" w.c. 0-50" w.c. 0-100" w.c. 0.25-0-0.25" w.c. 0.50-0-0.50" w.c. 1-0-1" w.c. 2-0-2" w.c. 5-0-5" w.c. 10-0-10" w.c.
選項				AT NIST	鋁制標簽 NIST 校準證書

型號	描述
DM-1102	DigiMag? differential digital pressure gage, range 0-0.25" w.c.
DM-1103	DigiMag? differential digital pressure gage, range 0-0.5" w.c.
DM-1104	DigiMag? differential digital pressure gage, range 0-1" w.c.
DM-1105	DigiMag? differential digital pressure gage, range 0-2" w.c.
DM-1107	DigiMag? differential digital pressure gage, range 0-5" w.c.
DM-1108	DigiMag? differential digital pressure gage, range 0-10" w.c.
DM-1109	DigiMag? differential digital pressure gage, range 0-15" w.c.
DM-1110	DigiMag? differential digital pressure gage, range 0-25" w.c.
DM-1111	DigiMag? differential digital pressure gage, range 0-50" w.c.
DM-1112	DigiMag? differential digital pressure gage, range 0-100" w.c.
DM-1122	DigiMag? differential digital pressure gage, range 0.25-0-0.25" w.c.
DM-1123	DigiMag? differential digital pressure gage, range 0.5-0-0.5" w.c.
DM-1124	DigiMag? differential digital pressure gage, range 1-0-1" w.c.
DM-1125	DigiMag? differential digital pressure gage, range 2-0-2" w.c.
DM-1127	DigiMag? differential digital pressure gage, range 5-0-5" w.c.
DM-1128	DigiMag? differential digital pressure gage, range 10-0-10" w.c.
