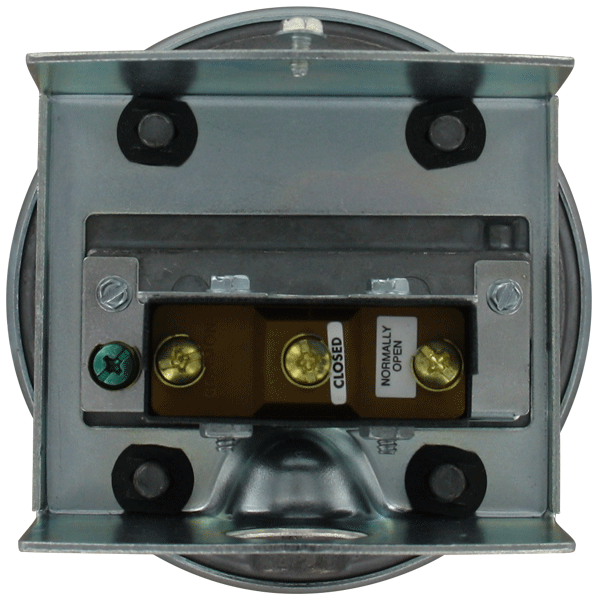

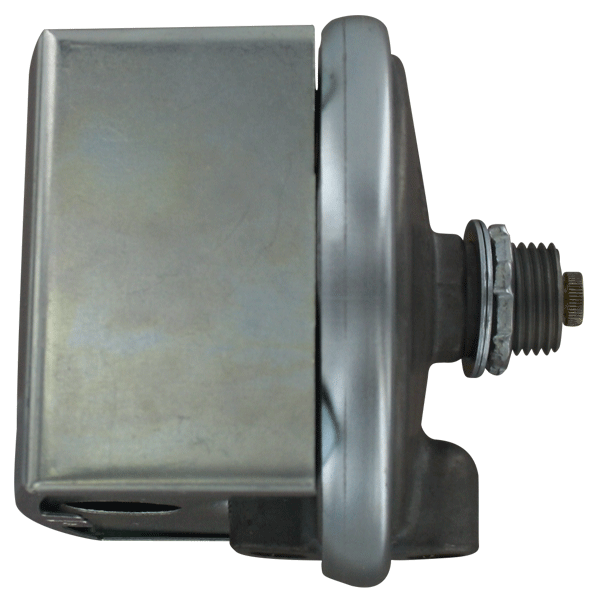

Dwyer 差壓開關 1800系列

全天候防護外殼

16ga鋼制外殼采用墊圈密封（NEMA4，IP66）,可用于潮濕和有油的環境。經受200小時的噴鹽測試,重5-1/2   lb（2.5kg）開關必須由工廠裝配

注意：訂貨時將基本型號1823改為1824并且增加-WP后綴,例如：1824-1-WP

防爆外殼

外層覆蓋鋁的鑄鐵主體，額定Class I， Div.1 & 2，Groups D；Class II，   Div.1 & 2，Groups E，F(xiàn)，G；Class III和NEMA 7   CD，9 EFG，重7-1/2 lb（3.4 KG）開關必須由工廠裝配

注意：訂貨時將基本型號1823改為1824并且增加-EXPL后綴,例如：1824-1-EXPL

軍用環境結構

未列出的型號1820是一個特殊密封快速開關。用于高潮濕,多霉變和/或軍事應用中，與型號1823類似除了死區稍大一點和沒有一些低的設定點

注意：訂貨時請加后綴—MIL,例如：1820-2-MIL

型號

描述

A-389

安裝支架是采用重鉻酸浸漬防腐處理的 16 ga。鍍鋅鋼板制作；牢固耐久，并且安裝簡便

A-489

4"直型靜壓尖端，帶安裝法蘭

A-491

6"直型靜壓尖端，帶安裝法蘭

A-493

8"直型靜壓尖端，帶安裝法蘭

A-302F-A

303 SS靜壓式尖端，帶有安裝法蘭，用于3/16"   ID橡膠或塑料管；插入深度為4"，包括安裝螺釘

A-302F-B

303 SS靜壓式尖端，帶有安裝法蘭，用于3/16"橡膠或塑料管；插入深度為6"，包括安裝螺釘

A-302F-C

303 SS靜壓式尖端，帶有安裝法蘭，用于3/16"橡膠或塑料管；插入深度8"，包括安裝螺釘

型號

操作量程

近似死區

in w.c.

最小設定點

最大設定點

1823-00

0.07 - 0.22

0.05

0.05

1823-0

0.15 - 0.5

0.06

0.06

1823-1

0.3 - 1.0

0.08

0.08

1823-2

0.5 - 2.0

0.1

0.12

1823-5

1.5 - 5.0

0.14

0.28

1823-10

2.0 -10

0.18

0.45

1823-20

3 - 22

0.35

0.7

1823-40

5 - 44

0.56

1.1

1823-80

9 - 85

1.3

3
