Dwyer 二氧化碳/溫度變送器 CDT系列

NDIR CO2傳感器，通用輸出，可選繼電器

CDT系列二氧化碳和溫度變送器可精確監測室內環境中的CO2濃度和溫度，從而幫助實現節能。為了提高傳感器的精度，單光束雙波長非色散紅外(NDIR)傳感器可以在任何環境的建筑物中自動校正以防止光源老化效應，達到精準測量。與根據CO2濃度值和氣壓條件校準的自動基線校正，(ABC)方法相比，單光束雙波長傳感器技術提供了最高的精度。為了達到更高的精度，CDT 系列包括數字氣壓調節和現場校準傳感器的能力。

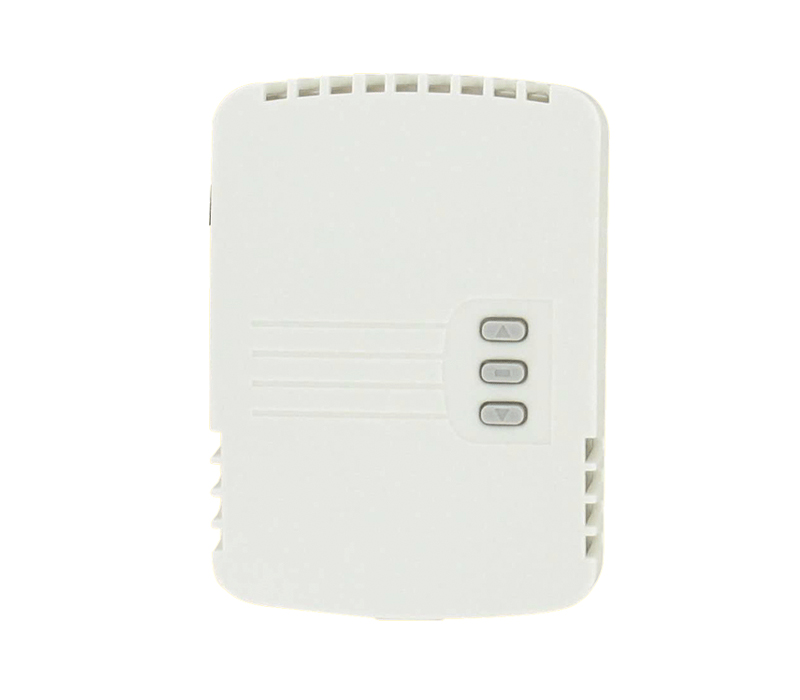

如果需要現場指示，CDT系列的墻裝式可配置顯示。按鍵是所有變送器的標準配置，用于在菜單中配置，也可以訂購不帶按鍵的墻裝式產品。為防止篡改，可使用內部撥動開關將按鍵鎖定。

應用及案例

? 學校、辦公樓、醫院和其他室內環境的需用控制通風的場合

? LEED?認證

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

? 單光束雙波長NDIR傳感器消除由于光源老化而引起的漂移

? 整體被動溫度輸出減少了安裝設備數量，以節約安裝空間

? 專用顯示工具適用于不帶LED顯示的型號

? 可選帶顯示和繼電器輸出

技術指標

傳感器單波束，雙波長NDIR傳感器

量程 CO2 ：0 - 2000或0-5000 PPM（取決于型號）；

溫度：0 ~ 50 ℃（32 ~ 122 °F）

精度 CO2 ：±40 PPM±3%讀數；

相對濕度：±2%（10 - 90% ）；

溫度：±1 ℃ @ 25 ℃

溫度依賴性 ±8 PPM / ℃，在1100 PPM時

非線性 16 ppm

壓力依賴每毫米汞柱的讀數為0.13%

響應時間 2分鐘，對于99%階躍變化

風管風速范圍 0 -4000 FPM（20.32 m/s）

溫度范圍 0 ~ 50 ℃（32 ~ 122 °F）

濕度限制 10 - 95% （無凝結水）

功率要求 16 - 35 VDC或19 - 28 VAC

功耗平均：2 w；峰值：3.75 w

輸出電流：4 - 20 mA（最大500Ω）；

電壓：0 - 5 VDC或0 - 10 VDC（最小500Ω）；

繼電器：單刀單擲敞開，額定值為2 A @ 30 VDC

重量 125 g（4.4 oz）

外殼防護 風管安裝，NEMA 4X（IP66）僅對外殼，墻裝式：IP20

機構認證 CE

選項配件

選項
型號	描述
GCK-200CO-2000CO2	校準氣體套件包括用于校準零點的99.99%氮氣瓶和用于校準Dwyer氣體變送器量程的200 PPM CO / 2000 PPM CO2氣瓶

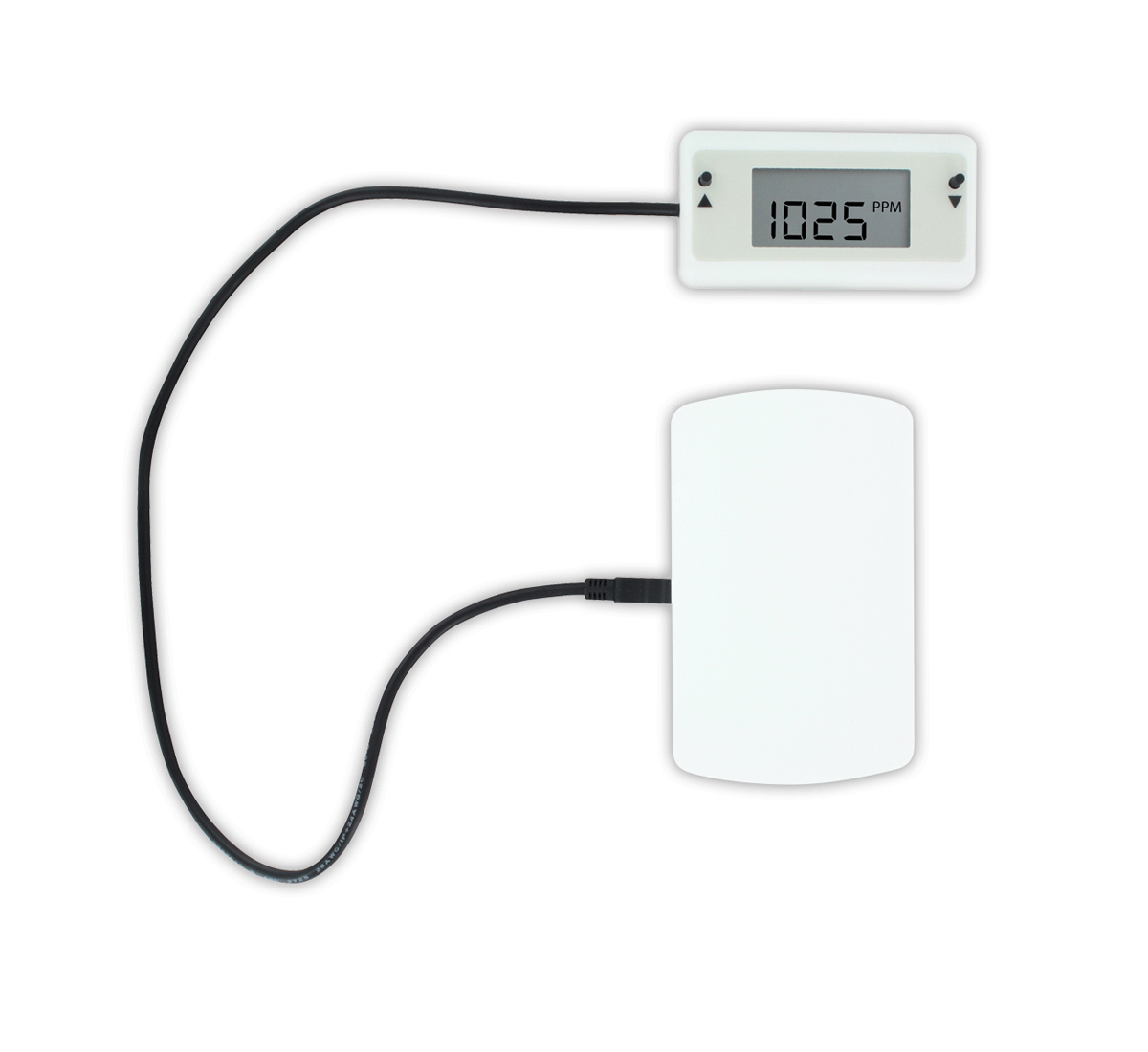

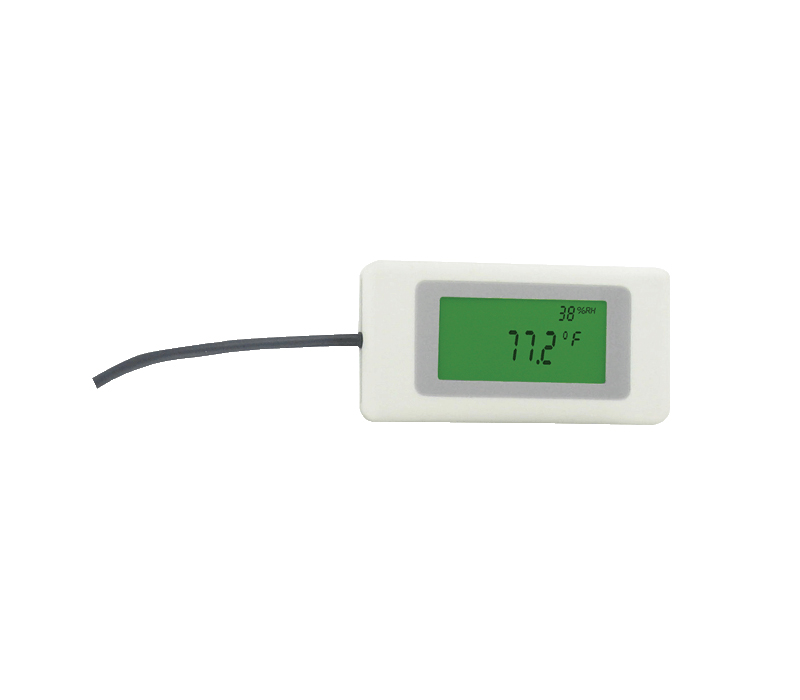

A-449A	分體LCD顯示器可分體指示Dwyer?壁掛式變送器的信號，用于驗證和認證
A-449A	帶按鍵的分體LCD顯示屏可對Dwyer?壁掛式變送器進行遠程指示和校準，用于驗證和認證

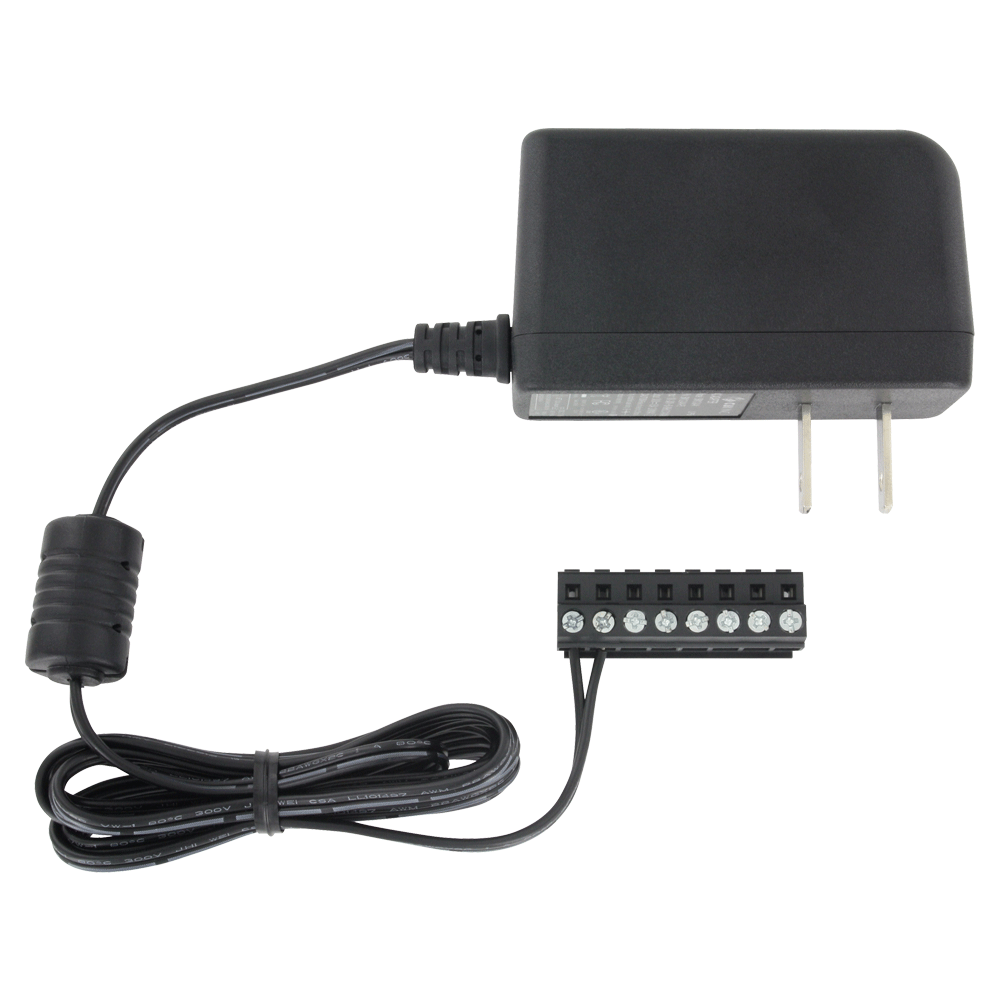

A-CDT-KIT	附件套件包括接線盒和電源

安裝手冊

Wall Mount Instruction Manual.pdf

Duct Mount Instruction Manual.pdf

European_N. American Wall Mount Instruction Manual.pdf

機構認證

CE Approval (CDT-E_N).pdf

CE Approval (Duct).pdf

RoHS Letter of Compliance.pdf

尺寸詳圖

產品大圖

型號列表

型號表
例如	CDT	-2	N	4	4	-LCD	CDT-2N44-LCD
系列	CDT						二氧化碳濃度/溫度變送器
精度		2					0 - 2000 PPM CO2 量程
		5					0 - 5000 PPM CO2 量程

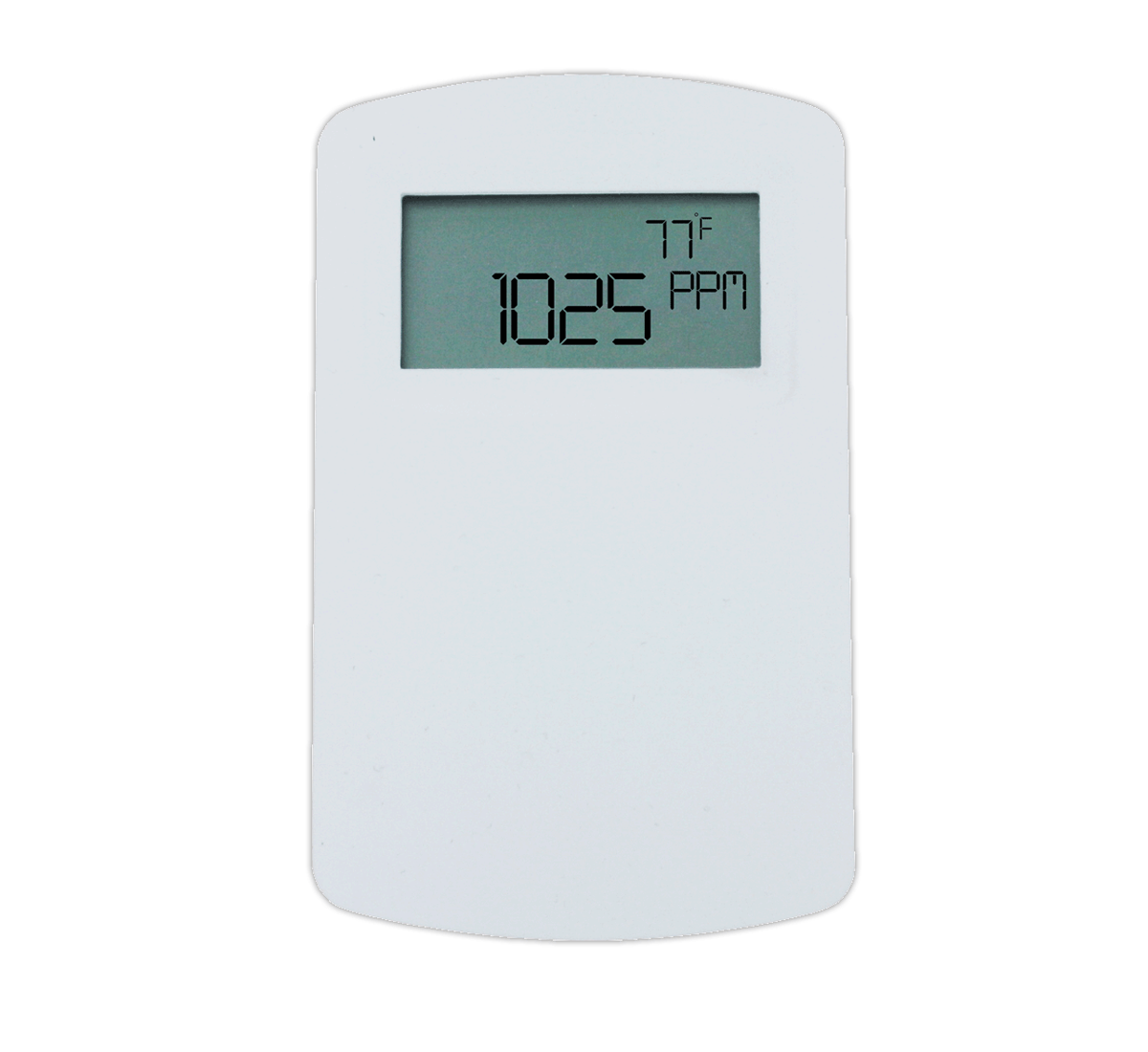

外殼			N				北美型墻裝式

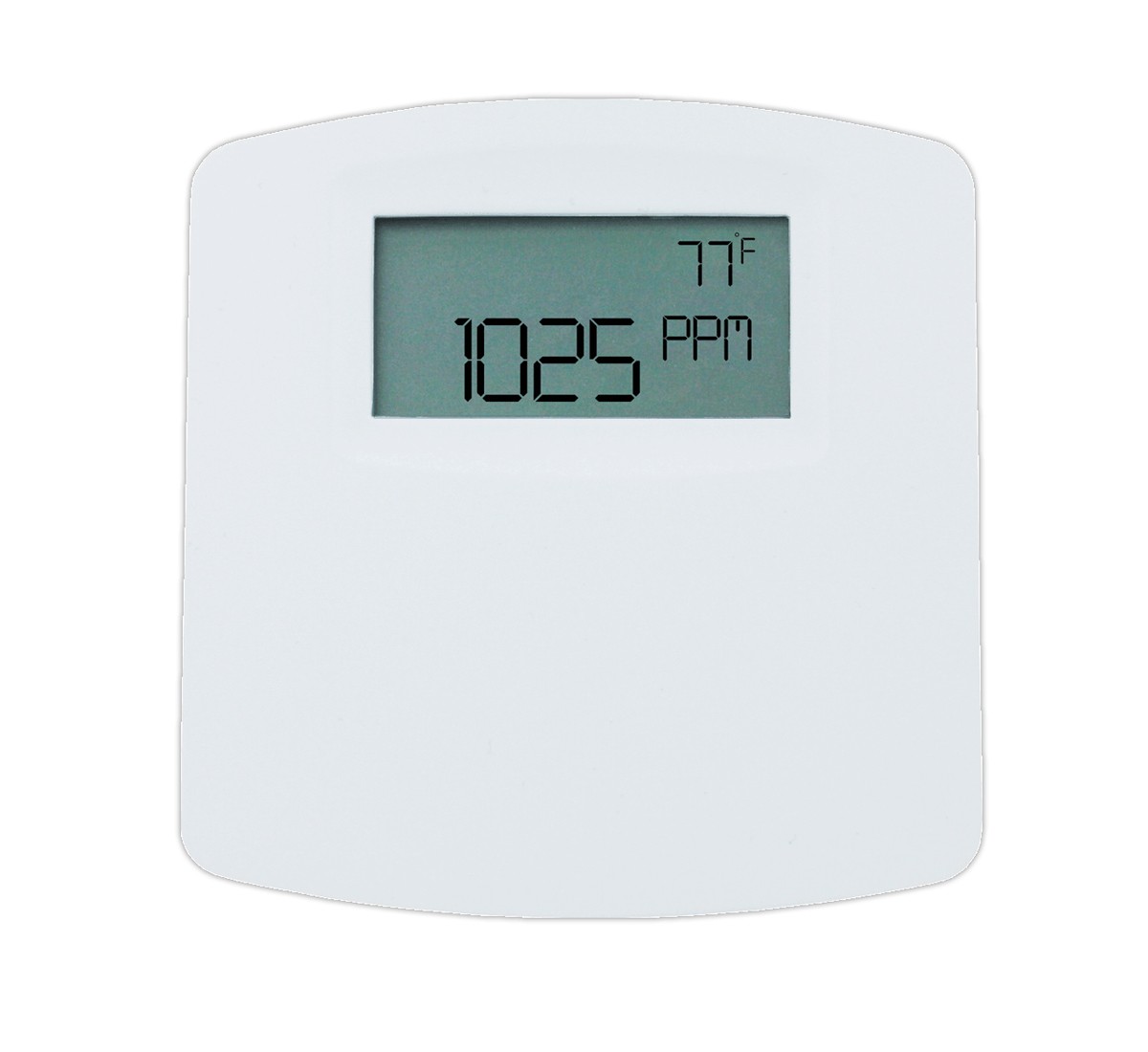

			E				歐洲型墻裝式

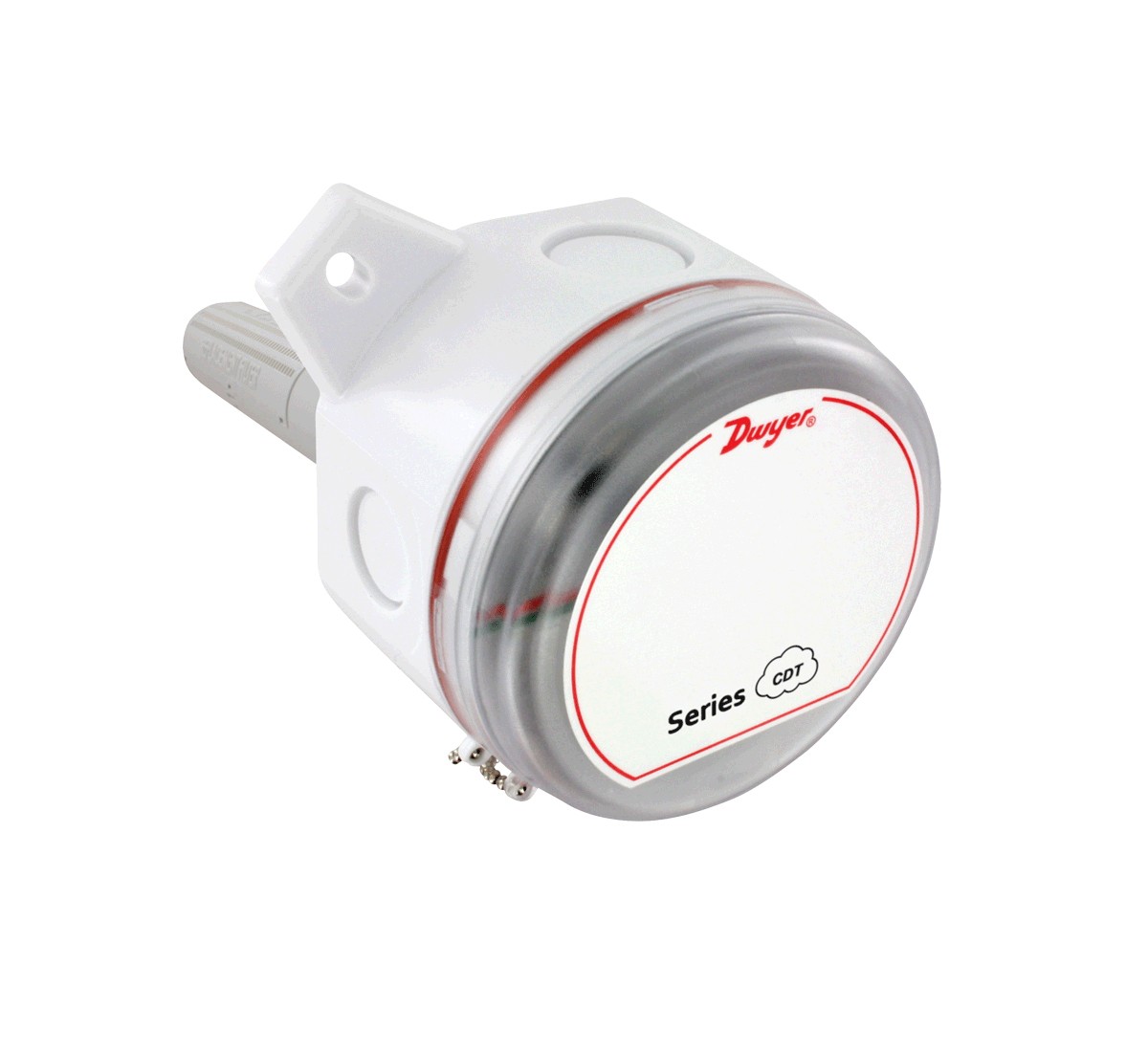

			D				管道安裝
濕度輸出				4			4-20 mA / 0 -（5 或10）VDC
溫度傳感器					0		無
					4		4-20 mA / 0 -（5 或 10） VDC
					A		10 KΩ NTC 熱敏電阻type III
					B		10 KΩ NTC 熱敏電阻 type II
					C		3 KΩ NTC 熱敏電阻
					D		Pt100 Ω RTD
					E		Pt1000 Ω RTD
					F		20 KΩ NTC 熱敏電阻
選項						FC	工廠校準證書

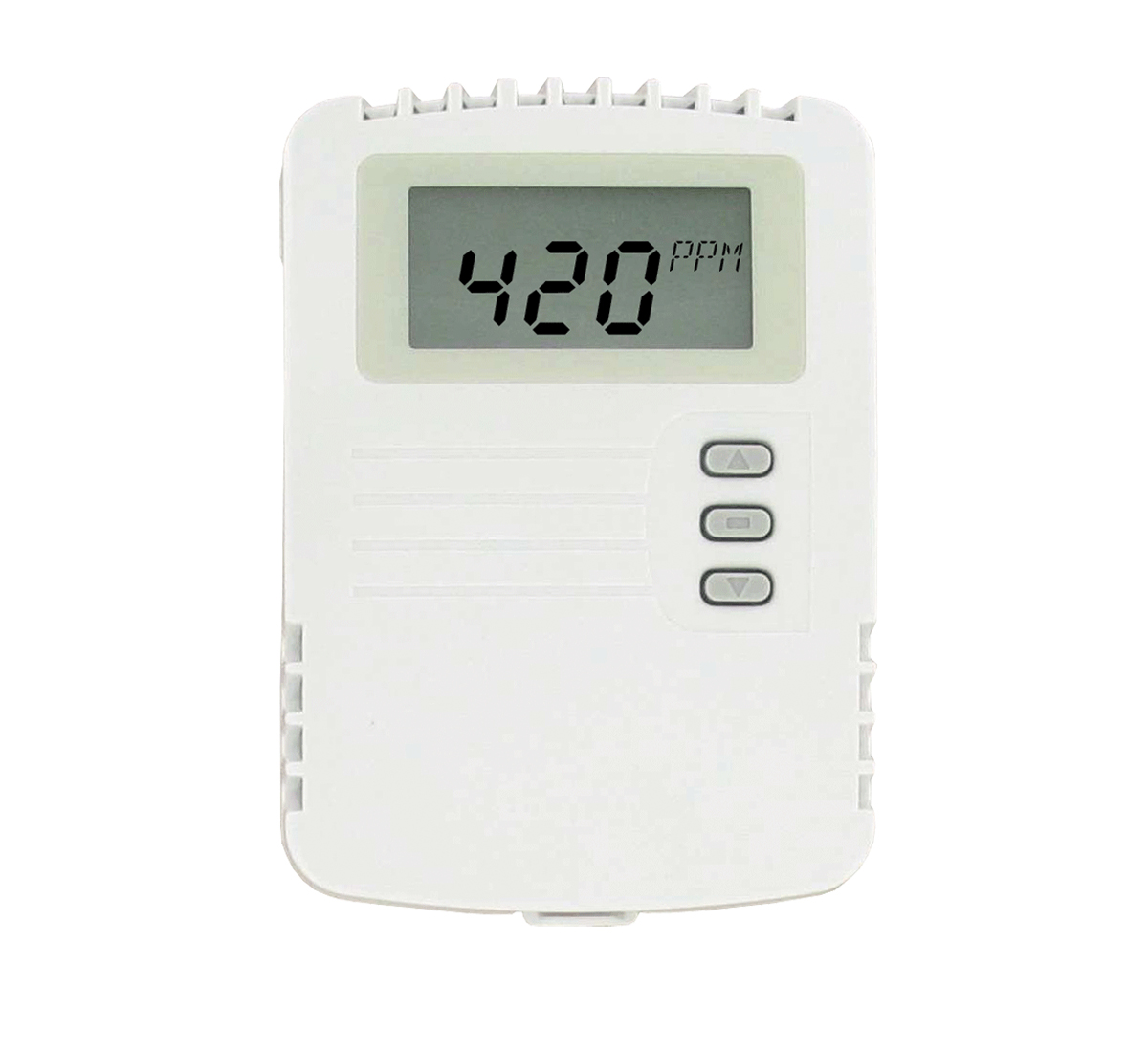

						LCD	LCD顯示（僅限墻裝型）
						RLY	繼電器輸出
						NBC	無按鍵（僅限墻裝型）
