本次文章中，我們將為大家介紹ALICAT質量流量計的經典應用 —— 泄漏測試。Graftel, LLC公司的應用是采用高度嚴格嚴謹?shù)暮吮O(jiān)管標準的核泄漏檢測。

      Graftel, LLC 成立于1991年，總部位于伊利諾斯州埃爾克格羅夫村，是美國核設備泄漏率檢測的領軍企業。按照聯邦核管理委員會的規定進行常規檢查，也為核電站員工工作環境安全提供預防措施服務。Graftel擁有便攜式局部泄漏率測試儀（LLRT）,可進行大規模的整體泄漏率測試（ILRT），成為逾90%的美國核電站及全球諸多其他核電站優先選擇的泄漏測試合作伙伴。

       整體泄漏率測試（ILRT）驗證

       美國核管理委員會(NRC)要求所有核電站進行常規檢測,確保核電站按照核管理委員會10 CFR 50附錄J的要求,遵守安全殼泄漏要求。要求包括三種檢測：

       A型測試用于檢測主反應堆安全殼的整體泄漏率

       B型測試用于檢測主反應堆安全殼貫穿件（包括氣閘和電氣貫穿件）的局部泄漏。

       C型測試用于檢測安全殼隔離閥的泄漏率。

       Graftel在1993年發明了A型整體泄漏率測試(ILRT)智能傳感器技術。此后，Graftel的ILRT便成為了美國使用的主要系統。智能傳感器可減少測試設置和執行的所需時間和貫穿件數量，從而提高了ILRT的效率。Graftel不僅從事產ILRT所用智能傳感器的設計和制造，也提供傳感器的校準服務。Graftel在設備校準方面積累了多年的豐富經驗，建造了通過ISO17025認證的一流校準實驗室，如今可提供過程儀器、壓力儀器、溫度儀器及濕度儀器的校準服務。

       在進行ILRT時，Graftel 工程師可在8小時內將反應堆廠房?jī)?nèi)的壓力增加到46 psig。安裝在反應堆內的50多個Graftel智能傳感器會不斷返回溫度和濕度數據，以計算整個測試過程中的壓力衰減率。在初步檢測得出結論之后，Graftel團隊又進行了一次驗證測試。測試團隊采用廠房?jī)?nèi)的測壓孔，制造了約50 slpm的穩定泄漏。測試期間，ALICAT質量流量計在智能傳感器不斷報告數據的同時對真實泄漏率進行了監控。對兩組數據進行比較，證明智能傳感器在要求的精度指標內進行檢測。在5個小時的驗證測試中，Graftel充分利用了ALICAT質量流量計的測量精度以及對壓力和溫度變化的不敏感性。

Graftel公司工程師展示LLRT設備(型號9623-7)

       局部泄漏率測試（LLRT）監控器

      有時，閥門、法蘭和電氣貫穿件等小組件也可能導致極其嚴重的故障。Graftel穩固了其在A型測試領域的地位之后，開始設計適用于核電站B型和C型測試的便攜式泄漏率監控器。現在，Graftel公司的局部泄漏率測試(LLRT)監控器(型號9623-7)是一款堅固耐用、精度極高的設備，可通過流量組成法或壓力衰減法進行B型和C型測試。

       在針對安全殼氣閘的典型B型測試中，將閘門密封，壓力增加到50 psig。將空氣或氮?dú)廨斎隠LRT調壓器，調壓器可使氣閘內的壓力保持在規定的測試壓力水平。如果調壓器為了保持測試壓力而允許多余流量進入氣閘，則表明存在泄漏。進入氣閘的流量反映了氣閘的泄漏程度。每個LLRT內置了三個ALICAT質量流量計根據不同需要，分別用于測量高、中、低流量。但氣閘B型測試需要高量程或中量程，隔離閥的C型測試需要最低的流量量程。可根據核電站的具體需求向Graftel訂購定制流量量程的設備。Graftel還提供一種內置四個Alicat質量流量計的LLRT（型號9623-7-ST4），可作為泄漏率監控標準。

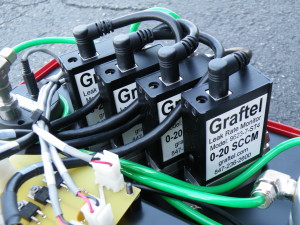

ALICAT質量流量計用于Graftel公司LLRT設備

       作為L(zhǎng)LRT的OEM組件，ALICAT質量流量計是Graftel的最佳選擇。ALICAT所有質量流量計均開放一對多的RS-232通訊協議，從而實現了單一Graftel用戶操作界面便可輕松集成三個ALICAT質量流量計。用戶可通過LLRT觸摸屏和Graftel語言直接操作質量流量計，例如在主界面調零和切換氣體氣體。因?yàn)長LRT力求堅固與便攜，所以內置的質量流量計也得滿足這些條件。ALICAT質量流量計無活動組件或耗能的熱元件，節能高效，對碰撞、震動或方向的變化均不敏感。我們?cè)诹硪黄恼轮薪榻B過ALICAT設備的堅固性，以及在沖擊器震動的情況下保持精準流量讀數的能力。

       Graftel公司最早生產的一批LLTR已進行返修維護，這些產品在現場使用了11年后依然能夠保持原有的校準精度。若由于放射性污染或當?shù)毓S的其它問題而無法每年進行返廠重新校準，核電站工程師需要確定其泄漏率監測能力的可靠性。如今，Graftel公司與ALICAT共同解決了這一問題，令所有用戶高枕無憂。
