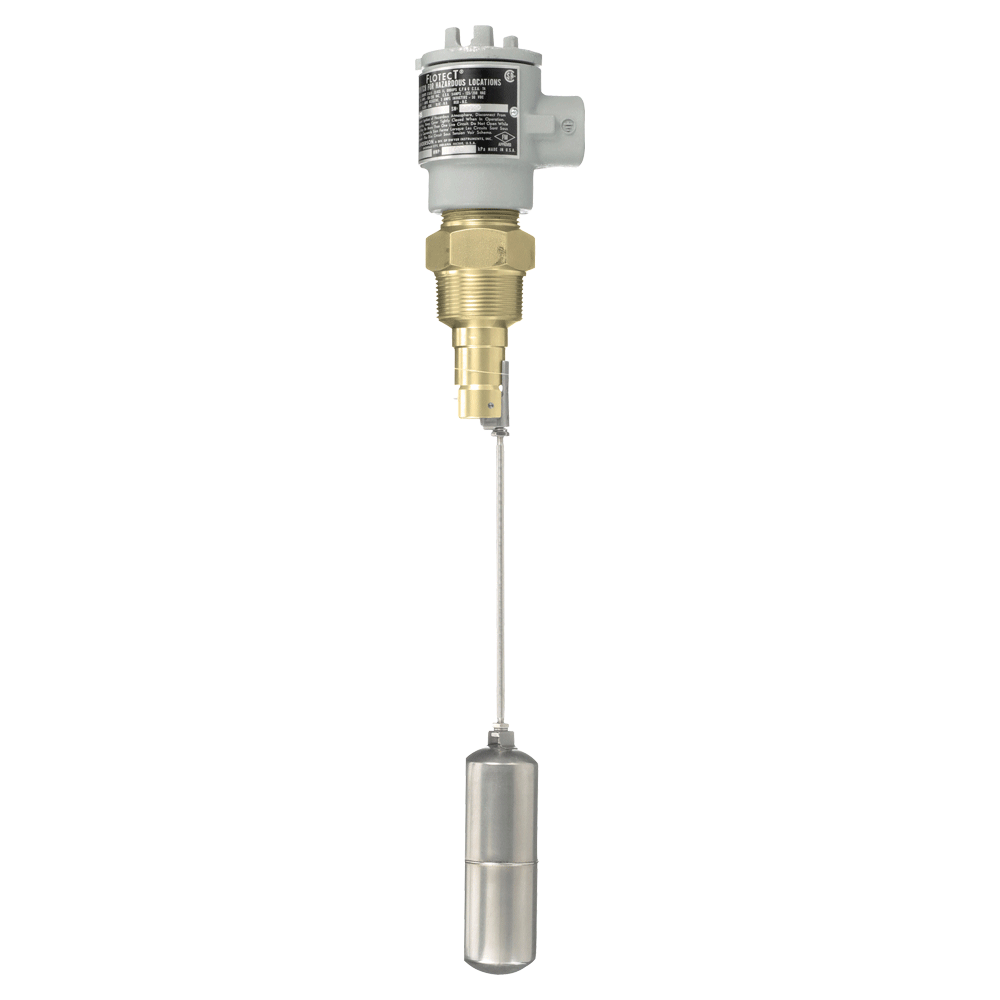

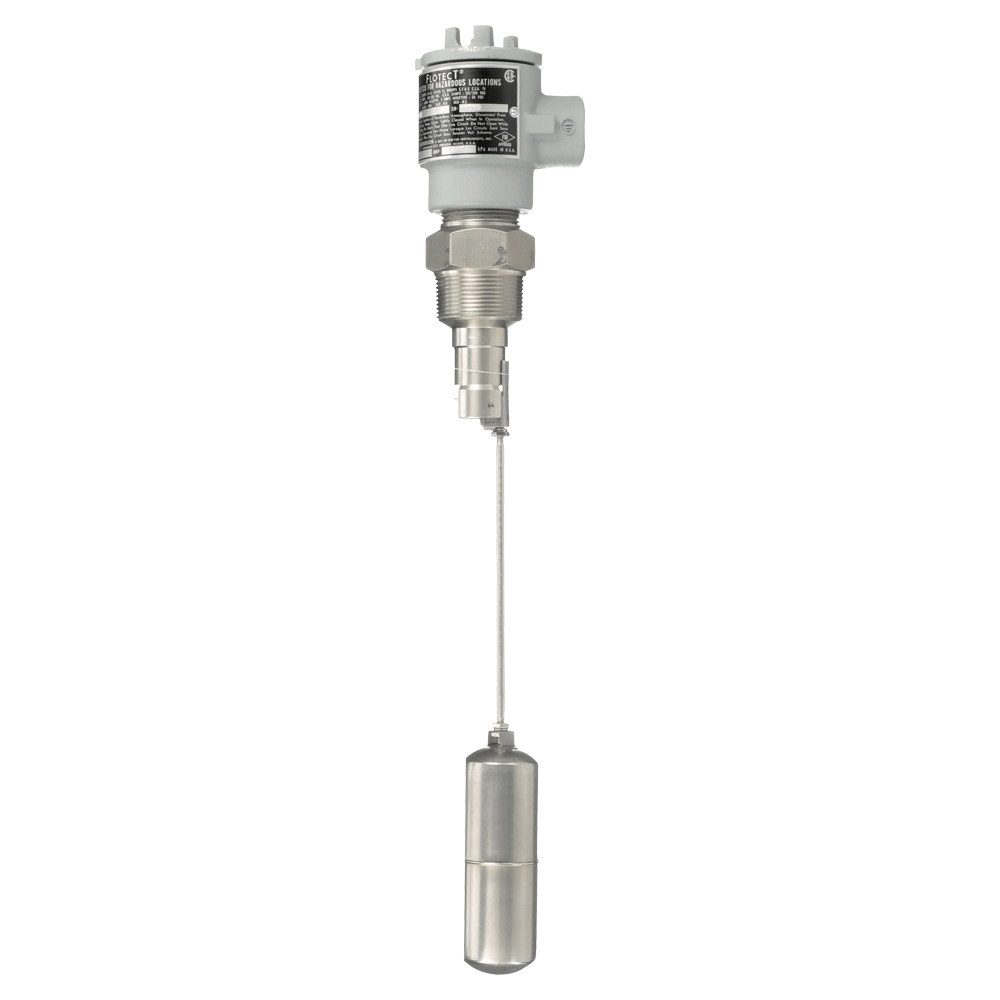

Magnetically Operated Switch, Leak Proof Body, Explosion-Proof
堅固可靠的L4系列 Flotect?浮球開關自動顯示油箱液位。完美的啟動或停止泵，打開或關閉閥門，或執行液位報警信號。獨特的磁驅動開關設計提供優越的性能。沒有風箱、彈簧或密封件會失效。相反，自由擺動的浮子吸引了固體金屬開關體內的磁鐵，通過一個簡單的杠桿臂驅動一個快速開關。浮動臂鉸鏈設計限制臂的角度，防止垂直懸掛。
產品簡介
結構緊湊且可靠——L4型浮子液位開關應用經時間證明的型Flotect 開關主體，可以提供獨立的液位控制來啟動或停止液泵，打開或關閉閥門-或產生報警信號。該開關被安裝在全世界成千上萬的液罐和加工廠中，其獨有的電磁激勵開關設計，提供卓越的工作性能，使風箱、彈簧或密封不會產生破壞。此裝置通過一個1-1/2"的焊接螺紋管安裝在液罐上，易于現場安裝和更換。無須拆除開關就可更換電器裝置。浮子懸臂設計其懸臂角限制浮子避免垂直懸掛。316不銹鋼浮子用于兼容的腐蝕性液體中，液體比重在0.7以下。
包含特點——設計簡潔和防漏開關主體，機加工的棒狀主桿可承受2000PSIG，（138bar）的壓力，它可消除液體在流動過程進入開關部件的可能性。螺紋管道封裝殼蓋允許在不關閉系統或拆除線路管的情況下，就能很容易的檢查和更換電器裝置。在次情況下，千萬要切斷電源連接。對于簡單安裝，該裝置適宜直接通過螺紋或法蘭連接于液罐中。所有裝置防爆，而且被列入UL和CSA中，Class I，Groups C And D,Class II,Groups E,F And G 或放火等級達到CENELEC/SAA EExd IIB T6；并且被FM所認可。
應用范圍
L4浮子液位開關通過直接的泵控制能夠保持預設的液位。還可用于污水池，清洗系統和自動蓄水泵的液位控制。控制液壓氣動蓄油箱、低壓鍋爐和各種污水處理過程的液位或提供報警。帶有一個特殊的L形浮子懸臂，可以垂直安裝在液罐頂部控制液體益處或報警。
化學處理系統、污水池、油箱、燃料/水儲存器、滅菌設備。
1. F7-SB 通用開關
2. F7-SS2 適用于高溫、高壓或腐蝕性物質
3. F7-PP 適用于高濃度酸性條件中
4. F7-BT 價格便宜， 可適用于潤滑油/液壓油、汽油、柴油及其它大多數溶劑
5. F7-K專門設計用于腐蝕環境中或食品/飲料應用中。
物理性能
溫度限制：標準275℉（135℃）。高溫MT選項（無UL,CSA或CENELEC/SAA）,最高溫度400℉（205℃）
工作壓力：主體1000psig（69bar）,316不秀鋼主體2000psig（138bar）。浮子100psig（6.9bar）其它壓力參見下面的浮子數據
電氣額定值：
UL,FM和CENELEC/SAA：10A@125/250 VAC。CSA：A@125/250 VAC,阻抗電流5A，3A感應電流@30VDC。可選額定值（無UL,CSA或CENELEC/SAA）。
MV選項：對于干電路金色觸點，額定值1A@123VAC,1A阻抗，1/2A感應電流@30VDC。
MT選項：400℉（205℃）5A@125/250VAC。
接線：
U.L./C.S.A.單位；16規格銅線，6"（152mm）長，機械連接和焊接到開關上。
CENELEC/SAA單位：接線端子板。 開關主體：一片經銑磨和鉆孔的黃銅或316不銹鋼。
浮子：316不銹鋼，1-5/8"×5"(41mm×127mm),標準100psig(6.9bar)，最小比重0.7，貼面包括430不銹鋼。
可選擇的浮子：
316不銹鋼 150psig(10.3bar)最小比重0.7。
304不銹鋼 300psig(20.7bar)最小比重0.7。
304不銹鋼 50psig(3.5bar)最小比重0.5。
可選的浮子，可選擇的外徑2-1/2"（64mm）的球形浮子。
管道連接：標準的1-1/2"M NPT用于安裝在1-1/2"螺紋孔內。對于可選擇的浮子，需要2-1/2"的M NPT。其它安裝參見應用部分。提供螺紋連接部件。
防護：NEMA-4不漏水(IP56)標準。
安裝：水平安裝，還提供垂直安裝。
重量：4磅9盎司(2.07kg)
選項：所有接液部件為316不銹鋼。鎳合金磁銜鐵。浮子用于質輕、高壓并且?guī)Цg的液體。DPDT電路。
標準死區：大約3/4"(19mm)
L4開關選項
-在基本型號后加后綴。
-D DPDT觸點
-MT 所有SS型號具有耐高溫結構（400℉/205℃）。未列入UL,CSA或CENELEC/SAA中。
-TR 延時繼電器，2個SPDT繼電器，可調范圍從0-1～0-31分鐘。未列入UL,CSA或CENELEC/SAA中。
-CN CENELEC/SAA認可的結構。
-NI 鎳合金磁銜鐵。
-MV 對于干電路的金觸點。
