您當前的位置：首頁產品中心Dwyer 葉輪式流量傳感器 PFT系列
無磁感應，用于1-1/2 至 40? （38.1 ~ 1016 mm）管道，脈沖或4 ~ 20 mA輸出
PFT葉輪式流量傳感器系列用于監測管徑從1-1/2 至 40? （38.1 ~ 1016 mm）管道中的液體流速。單一傳感器用于不同管徑，可選材質黃銅或316不銹鋼。輸出和頻率成比例的脈沖信號或 4 ~ 20 mA電流信號。脈沖輸出是方波信號，其頻率與流速成正比，而4 ~ 20 mA輸出為流速的線性輸出信號，4 mA相當于0英尺/秒，20 mA相當于25英尺/秒。
應用及案例
? 灌 溉
? 地下水修復
? 冷卻系統
? 泵 保 護
? 泄漏檢測
? 過濾系統
產品特色
? 軸承和軸桿具有出色的防磨性能，即使在有微粒的應用場合也能保證使用壽命
? 全天候防護和浸水防護等級適用于灌溉行業
? 單一產品能適用于多種管道尺寸
? 多種接液材料可選，使用范圍更加廣泛
? 自帶4 ~ 20 mA輸出信號，無需額外配件
? 采用無磁感應傳感技術，可以進行低流量監測，也無需擔心流體中的磁性雜質
介 質 水基液體
量 程 0.37 ~ 7.62 m/s（1.2 ~ 25英尺/秒）

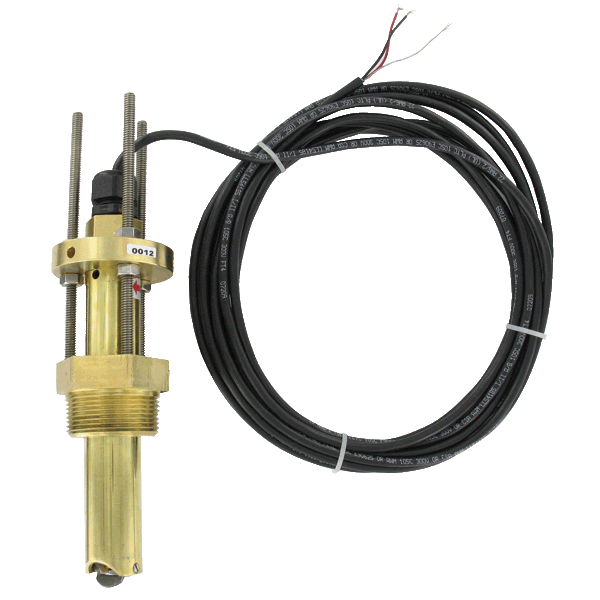

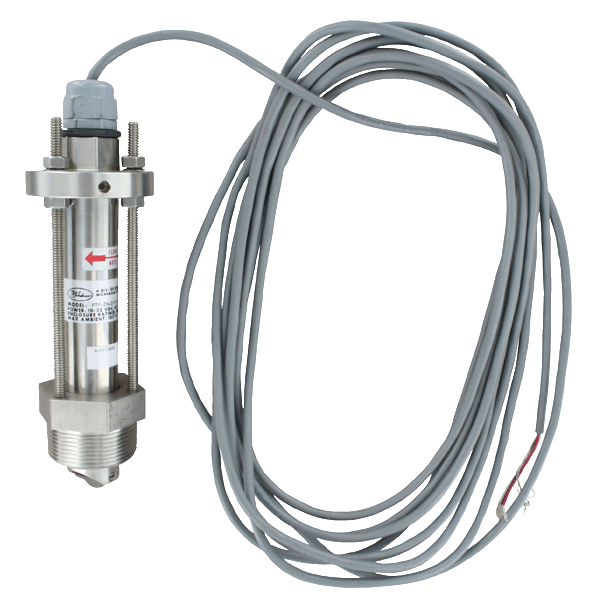

接液材質 本體和接頭：黃銅或316不銹鋼；
O型圈：標準配置是FKM，可選硅膠或Buna-N；
葉輪：316不銹鋼；
軸：標準配置為碳化鎢，可選316不銹鋼；
軸承：標準配置為PTFE
線 性 度 滿量程的±1.0%
重 復 性 滿量程的±0.5%
溫度范圍 -40 ~ 100 ℃（-40 ~ 212 °F）
耐壓范圍 37.8 ℃（100 °F）時為400 psig（27.6 bar），100 ℃（212 °F）時為325 psig（22.4 bar）
過程連接 1-1/2? NPT外螺紋或1-1/2? BSPT外螺紋，可選2? NPT外螺紋或2? BSPT外螺紋
輸出信號 脈沖：NPN開集方波輸出，額定值最大60 V@50 mA；
頻率：3.2至200 Hz；
脈沖寬度：2.5毫秒±25%；
4 ~ 20 mA：4 mA對應0英尺/秒，20 mA對應25英尺/秒
電源要求 10 ~ 35 VDC
功 耗 40 mA（最大）
電氣連接 22AWG屏蔽電纜符合UL PTLC，額定溫度為105 ℃，6.1 m（20英尺）帶電纜密封頭。使用類似的電纜可以擴展到609 m（2000英尺）。可選符合UL的直埋電纜
外殼等級 IP67 *（NEMA 6P）
外殼材料 黃銅或316不銹鋼
重 量 1.36 kg（3磅）
機構認證 CE
*僅黃銅材質達到IP67
配件 | |
型號 | 描述 |
A-PFT-HKIT A-PFT-HKIT-SS A-PFT-HKIT-BSPT A-PFT-HKIT-SS-BSPT | 1-1/2? 帶NPT接頭的黃銅閥 1-1/2?帶NPT接頭的SS閥 1-1/2?帶BSPT接頭的黃銅閥 1-1/2?帶BSPT接頭的SS閥 |
型號表 | |||||||||||
舉例 | PFT | -I | D | N | -B | 1 | 1 | 1 | -S | -ST | PFT-IDN-B111-S-ST |
系列號 | PFT | 葉輪式流量傳感器 | |||||||||

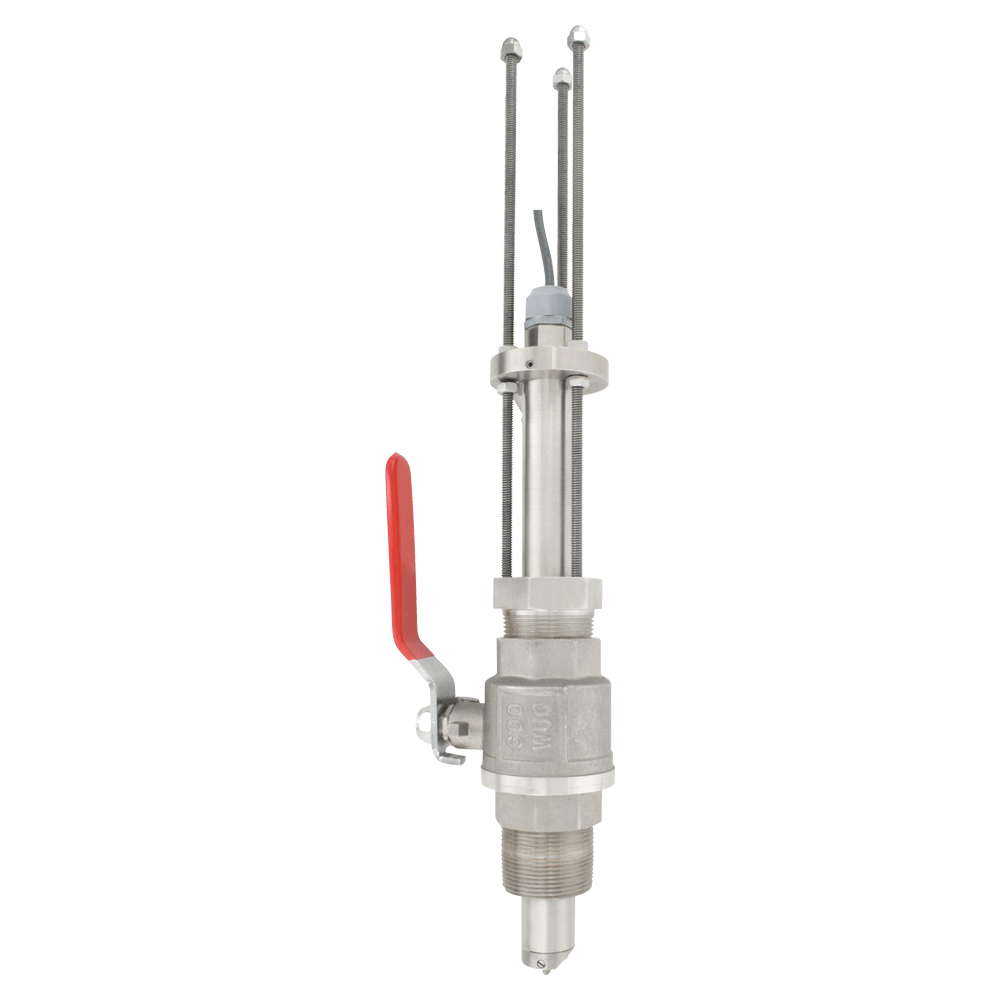

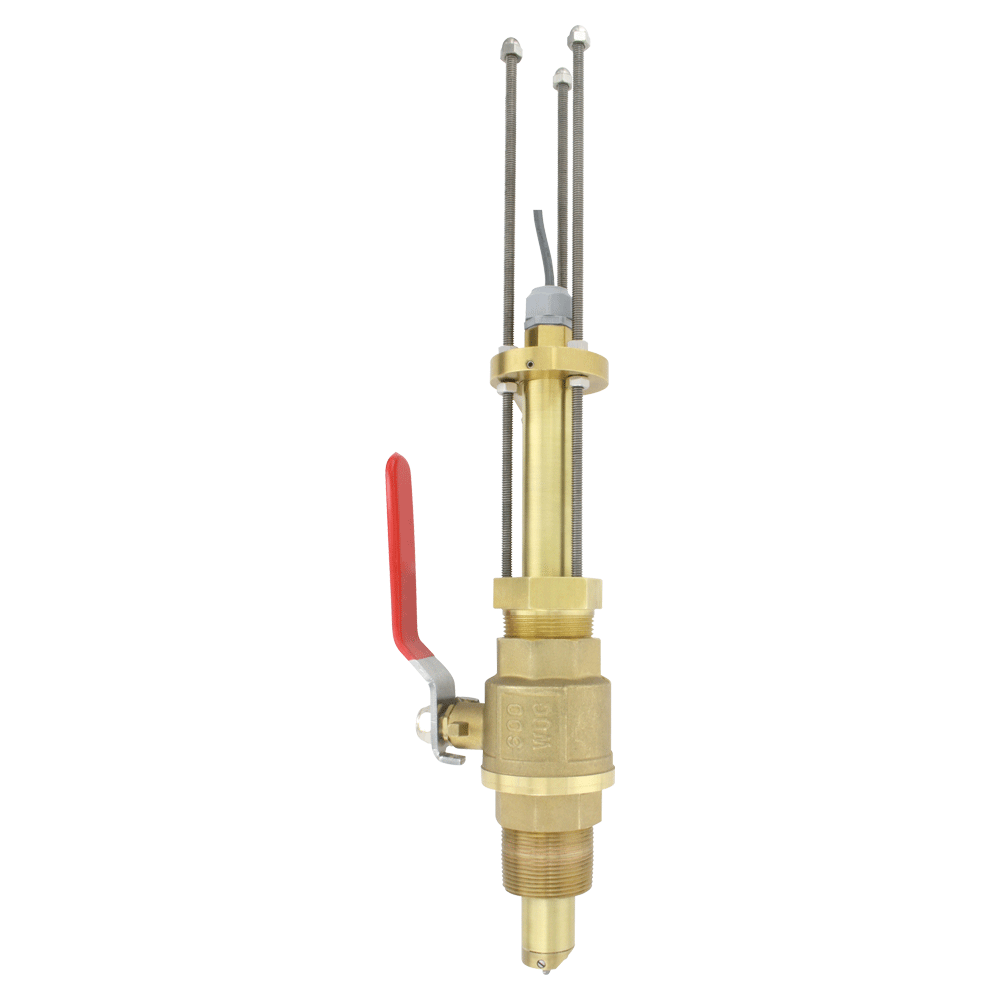

型式 | I H | 插入式 帶壓插入式 | |||||||||
輸出 | D A | 600 μA / 40 mA 2.5 毫秒脈沖 模擬信號 4 ~ 20 mA變送器 | |||||||||
認證 | N | 無 | |||||||||
本體材質 | B S | 黃銅 316不銹鋼 | |||||||||
安裝 | 1 2 3 4 5 6 7 8 | 1-1/2? NPTM 2? NPTM 1-1/2? BSPT外螺紋 2? BSPT外螺紋 1-1/2? NPTM帶壓安裝型，帶閥 1-1/2? NPTM帶壓安裝型，無閥 1-1/2? BSPT外螺紋帶壓安裝型，帶閥 1-1/2? BSPT外螺紋帶壓安裝型，無閥 | |||||||||
O型圈材料 | 1 2 3 | FKM氟橡膠 硅膠（FDA認證） Buna-N | |||||||||
接液材料 | 1 2 | 碳化鎢軸，316不銹鋼葉輪，PTFE軸承 316不銹鋼軸，316 S不銹鋼葉輪，PTFE軸承 | |||||||||
電氣連接 | S B | 22 GA屏蔽電纜6.1 m（20 ft） 18 GA UL認證直埋電纜1.2 m（4 ft） | |||||||||
選項 | ST | 不銹鋼標牌 | |||||||||
