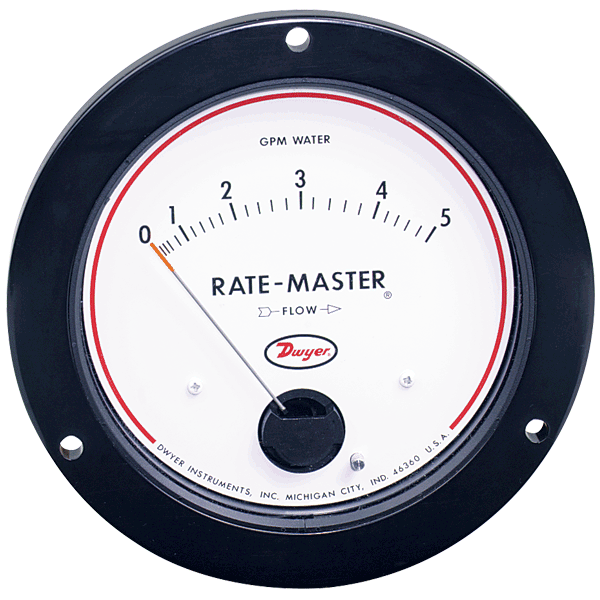

Dwyer 表盤式流量計 RMVII系列

用于面板安裝，三種量程可高達10加侖水，高壓限制

RMVII系列Rate-Master?流量計由一個經過加工的黃銅表體組成，非常適合于滿刻度精度±5%的水流。閥體設計符合ANSI B40.1標準的4-1/2"安裝孔布局。進口和出口螺紋是標準的3/4"NPT內螺紋。

有需要NIST校準證書的可在產品配置中選擇。

應用及案例

? 監控通過鋼錠加熱器、高安培開關設備、電阻焊機、熱交換器、壓縮機、洗滌器的冷卻液流量

? 監控不同流程和操作的用水量，以提高操作效率

? 計算水箱、水塔所需的填充或排放時間

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

? 獨特的結構完全隔離從壓力表前端的流動介質防漏操作壓力高達3000 psig（206.7 bar）

? 靶型設計結合了抗損壞的磁性連桿，驅動指針在易于閱讀的鋰離子刻度上

? 防碎結構，不像玻璃管可變面積流量計，產生長操作壽命

技術指標

介質 兼容的氣體、液體和油

接液材質 黃銅、302不銹鋼、燒結鐵氧鋇、聚乙酰

溫度范圍 93°C（200°F）

壓力范圍 206 bar（3000 psig）

壓降 0 - 5 GPM：3.2 psid；

0 - 10 GPM：5.3 psid；

0 - 20 GPM：10.4 psid

精度 ±5% of FS

尺寸表盤直徑4.5"（114.3 mm）

過程連接 3/4" NPT內螺紋

重量 1.3 kg（2 lb. 14 oz）

選項配件

產品大圖

型號列表

訂貨選型

型號	描述
RMVII-10	刻度盤式流量計，量程0-10 SCFM, 0-280 LPM空氣
RMVII-12	刻度盤式流量計，量程0-30 SCFM, 0-850 LPM空氣
RMVII-14	刻度盤式流量計，量程0-50 SCFM, 0-1400 LPM空氣
