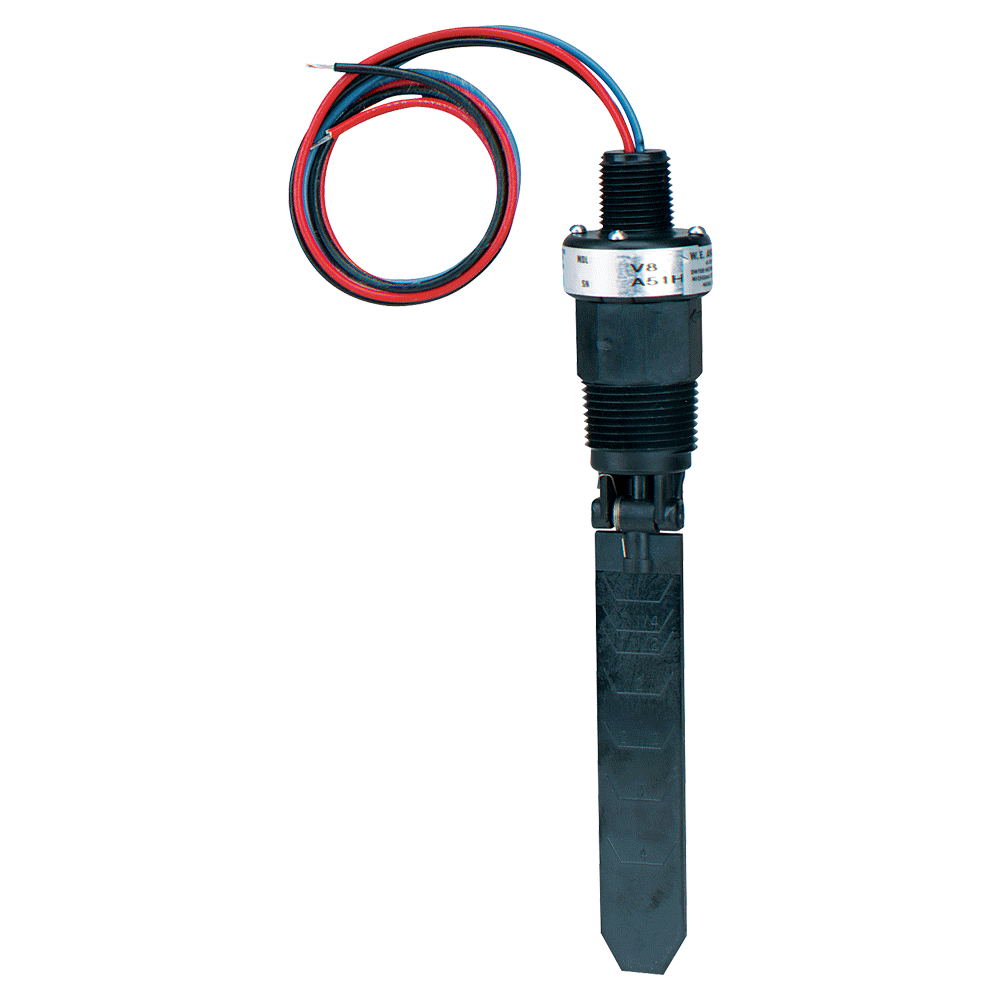

您當前的位置：首頁產品中心Dwyer 葉片式流量開關 V8系列
現場可調 - 1~6英寸管道，防泄漏閥體，耐化學腐蝕
V8型流量開關保護設備免受由于冷卻液或潤滑液不足帶來的損害，并且在其流量過高時發出警報并加以控制。SPDT快動開關可控制電子設備和保警以便增大或減小液體的流速。一個外開關體和葉片都是由防化學聚苯撐硫制造，可調的葉片有適合于1-6英寸管道的各級型號。大致流量請參看圖表。
簡單、可靠的設計使用一種外部磁性連動裝置激活了在防滲漏殼體內受到保護的開關。
氣體或液體流量開關；聚亞苯基硫化物葉片，管徑1～6″，現場可調節；防漏主體，超強抗化學腐蝕性；可選防雨外殼；低價位
應用及案例
? 化學處理 ? 空調
? 制冷 ? 加熱系統
? 冷卻線 ? 機械
? 液體傳輸系統 ? 水處理
? 食品加工 ? 機床
產品特色
? UL根據UL標準508認可為工業電機控制器，適合安裝在受保護的環境中
? 磁驅動開關設計具有優越的性能，可自由擺動的葉片吸引開關體內的磁鐵，驅動無波紋管、彈簧或密封件的快速開關
? 防漏閥體和葉片由堅韌耐用的聚苯硫醚組成，具有優異的耐化學性
? 一個全尺寸可修剪的葉片具有模壓入式刻度
介 質 兼容的氣體或液體
外殼材質 葉片和閥體：聚苯硫醚（PPS）；
銷和彈簧：316 SS或Inconel?；
磁鐵：陶瓷8
溫度范圍 100 ℃（212 °F）
壓力范圍 10.34 bar（150 psig）
外殼等級 普通型，WP/WP2選項是防風雨的
開關類型 SPDT開關；MV選項：SPDT黃金觸點快速開關
額定電壓 5 A @ 125/250 VAC， 5 A電阻，3 A電感@ 30 VDC；
MV選項：1 A @ 125 VAC，1 A電阻，0.5 A電感@ 30 VDC
電氣連接 18 AWG 18"（460 mm）長
導管連接 1/2"NPT外螺紋，WP和WP2上為1/2" NPT內螺紋
過程連接 1" NPT外螺紋
安裝定向 執行/取消執行的流量是基于水平管道和公稱值；
該設備不能用于垂直向下流動
設定點調整 葉片可調整
重 量 0.13 kg（4.5 oz）
認 證 CE，cURus
? 用于干電路的鍍金觸點。額定1A @ 125 VAC；1A電阻，0.5A電感，30 VDC。為命令添加后綴-MV。例子：V8-MV。
? Inconel?合金選項。Inconel?合金取代了標準的316不銹鋼浸潤部件。潤濕部件是Inconel?合金，陶瓷8和聚苯硫醚。要訂購，請?zhí)砑雍缶Y-INC。如：V8-INC。
? 防水外殼(非UL認證)。可選外殼為電線提供防水保護。依次添加后綴-WP(苯polioxide)或-WP2 (aluminum)。例如：V8-WP或V8-WP2
型號表 | |
型號 | 描述 |
V8 | 流量開關 |
冷水流速，大致動作值/無動作值；GPM（LPM） | |
管子尺寸 | 動作值/無動作值 |
1" | 10.8/9.1（40.9/34.6） |
1-1/4" | 9.8/8.3 （37.2/31.4） |
1-1/2" | 8.6/6.8（32.4/25.7） |
2" | 10.9/8.8（41.2/33.4） |
3" | 12.9/8.9（48.8/33.5） |
4" | 21.1/13.8（79.7/52.2） |
6" | 45/33（170.2/124.7） |
空氣流速，大致動作值/無動作值；SCFM（LPM） | |
管子尺寸 | 動作值/無動作值 |
1" | 39/32.6（1105/923） |
1-1/4" | 37.5/32.2 （1062/912） |
1-1/2" | 33.4/26.7 （945/757） |
2" | 43/36.8（1218/1042） |
3" | 52.7/38.9（1493/1100） |
4" | 87.6/63.6（2482/1802） |
6" | 168.6/137.4（4775/3890） |
選項 | |
訂購時添加后綴： | 描述 |
-MV | 干電路用鍍金觸點；額定1A @ 125 VAC；1A電阻，0.5A電感，30 VDC |
例如：V8-MV | |
-INC | Inconel?合金取代了標準的316不銹鋼接濕部件；接濕部件是Inconel?合金，陶瓷8和聚苯硫醚 |
例如：V8-INC | |
-WP | 防風雨的外殼；可選的外殼是苯polioxide，并為電線提供全天候保護；非UL認證 |
例如：V8-WP | |
0 | 可選外殼是鋁制的，并為電線提供防風雨保護；非UL認證 |
例如：V8-WP2 | |
